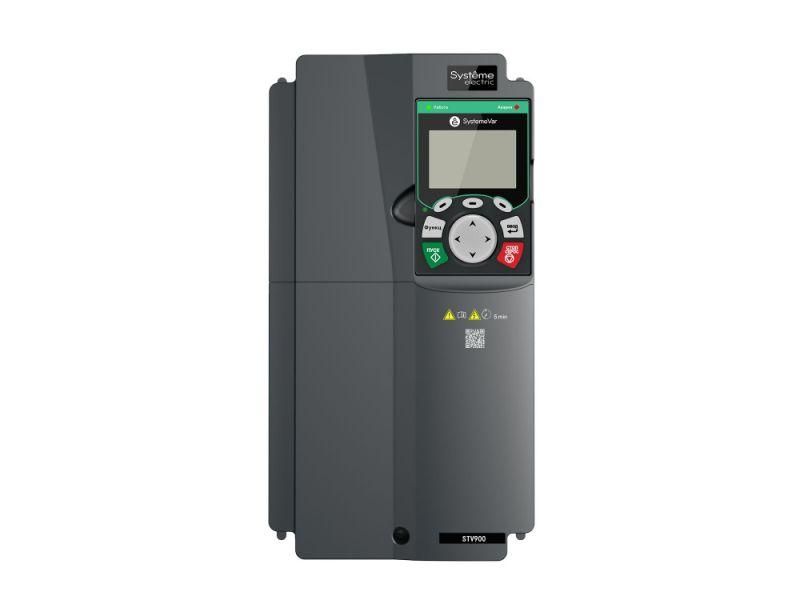

Преобразователь частоты STV900 G-тип: 15 кВт (P-тип: 18.5 кВт) 400В | STV900D15N4 SE APC

Преобразователь частоты STV900 15 кВт 400В SE (P-тип: 18.5 кВт) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Бренд Systeme Electric и артикул stv900d15n4 указывают на серию SystemeVar, предназначенную для задач с высокими требованиями к динамике и управляемости.

Назначение и область применения

Преобразователь частоты STV900 15 кВт 400В SE используется для управления двигателями, где требуется изменение скорости вращения - например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Особенность P-типа (18,5 кВт) делает его подходящим для нагрузок с высокой кратковременной перегрузкой, таких как лифты, краны или оборудование с импульсными режимами работы. Устройство работает в четырёх квадрантах, что позволяет не только управлять движением, но и рекуперировать энергию при торможении.

Технические характеристики

• Номинальная мощность: 15 кВт (по G-типу), 18,5 кВт (по P-типу)
• Номинальный ток: 32 А (G-тип), 38 А (P-тип)
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц +-0,05%
• Несущая частота ШИМ: 2 кГц (для P-типа)
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Цифровые входы: 6 шт.
• Цифровые выходы: 1 шт.
• Аналоговые входы/выходы: 1 вход / 1 выход
• Интерфейсы: один порт RS-485 с протоколом Modbus RTU
• Управление: ручное, через внешние сигналы или через интерфейс связи
• Габариты: 170×220×320 мм
• Вес: 6 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 15 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Для установки необходима панель или шкаф с достаточным воздушным зазором вокруг корпуса - из-за IP20 нельзя использовать в открытых или запылённых средах. Клеммы для подключения питания, двигателя и управления расположены на передней панели. Подключение проводов - к винтовым зажимам; момент затяжки не указан, следует следовать рекомендациям производителя. Монтаж допускается только вертикально, без переворотов. Обязательно соблюдать полярность при подключении цепей постоянного тока (если используются тормозные модули).

Безопасность и стандарты

Преобразователь соответствует основным нормам безопасности для промышленного оборудования. Отсутствие сертификатов CE или UL в предоставленных данных не позволяет гарантировать соответствие европейским или американским стандартам. Применение в опасных зонах (взрывоопасных, влажных) запрещено из-за степени защиты IP20. Работа с оборудованием требует квалифицированного персонала - наличие напряжения на шинах постоянного тока сохраняется даже после отключения питания.

Преимущества

• Поддержка четырёх квадрантов - возможность рекуперации энергии при торможении снижает потребление электроэнергии
• Высокая точность регулирования частоты (+-0,05%) обеспечивает стабильную работу технологических процессов
• Наличие Modbus RTU позволяет легко интегрировать устройство в системы автоматизации
• Ручное, дистанционное и программное управление дают гибкость в настройке
• Компактные размеры и малый вес упрощают замену и установку в ограниченном пространстве

Ограничения применения

• Степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах - необходимо помещение в шкаф
• Несущая частота ШИМ всего 2 кГц (P-тип) повышает уровень шума в двигателе - не подходит для тихих помещений
• Отсутствие встроенного тормозного резистора - при активном торможении требуется внешний модуль
• Нет встроенных фильтров EMI - при чувствительных системах управления возможны помехи, нужна дополнительная экранировка
• Запрещена работа при температуре выше +40C без принудительного охлаждения

Примеры использования

• Лифтовые установки - благодаря P-типу и работе в четырёх квадрантах эффективно реализуется рекуперативное торможение
• Конвейерные линии - точное управление скоростью движения и плавный старт/останов
• Вентиляция и кондиционирование - регулирование оборотов вентиляторов по давлению или температуре
• Насосные станции - экономия энергии за счёт изменения скорости в зависимости от расхода жидкости
• Оборудование с периодическими перегрузками - например, дробилки или смесители

Практические советы

• Выбирая между G- и P-типом, ориентируйтесь на тип нагрузки: G-тип - для равномерных, P-тип - для ударных и кратковременно нагруженных механизмов
• При использовании Modbus - проверьте адрес устройства и скорость передачи (обычно 9600 бод); используйте экранированный кабель для связи
• Для надёжной работы сдвигайте рабочую точку ниже максимальной мощности - особенно при длительной эксплуатации
• Учитывайте посадочные размеры: 170×220 мм - убедитесь, что место монтажа позволяет свободно открывать крышку для обслуживания
• При первом запуске - выполните автопараметризацию двигателя, чтобы избежать перегрева и некорректной работы
• Не забывайте про обязательное заземление корпуса - это критично для безопасности и устойчивости к помехам
