Преобразователь частоты STV600 15 кВт 400В с DC реакт. | STV600D15N4L1 SE APC

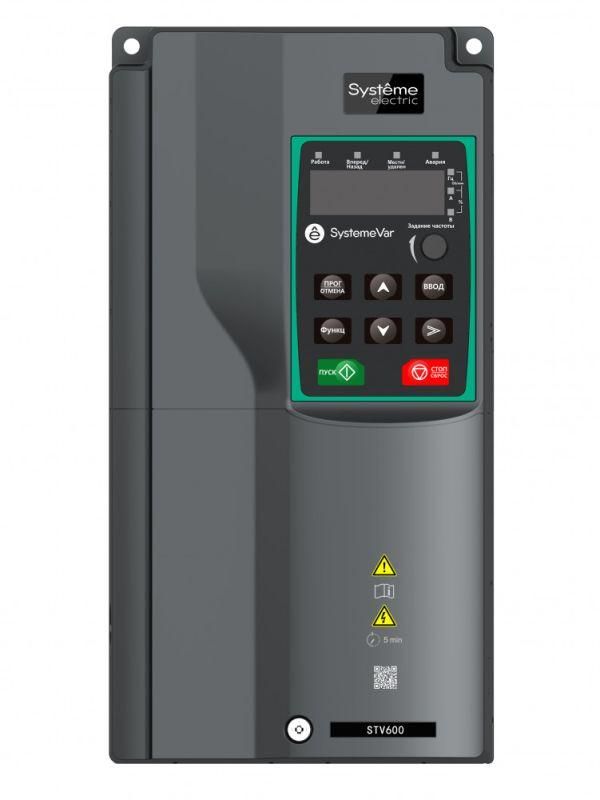

Преобразователь частоты 15 кВт 400В с реактором DC/входным SE (артикул stv600d15n4l1, бренд Systeme Electric) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах с высокими требованиями к энергоэффективности и надёжности. Устройство оснащено встроенным DC-реактором, что снижает помехи в сети и повышает стабильность работы.

Назначение и область применения

Преобразователь частоты 15 кВт 400В с реактором DC/входным SE применяется для управления двигателями в системах, где важна плавная регулировка скорости: насосы, вентиляторы, компрессоры, конвейеры, системы вентиляции и кондиционирования. Подходит для промышленных зон с жесткими условиями эксплуатации. Благодаря наличию пожарного режима, устройство может использоваться в системах противопожарной автоматики.

Технические характеристики

• Номинальная мощность: 15 кВт (кратковременная перегрузка до 32 кВт - 60 сек)
• Напряжение питания: 3×400 В +-15…+10% (допустимый диапазон 340–440 В)
• Выходной ток: 32 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C (при +40 C и ниже - без потери номинальной мощности)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CAN/CANopen
• Аналоговые входы/выходы: 2 / 2
• Цифровые входы: 6
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для моделей, выпущенных после 15 марта 2023 г., с маркировкой QCPASS)
• Габариты: 145 × 280 × 207 мм
• Вес: 5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 15 кВт 400В с реактором DC/входным SE проектировался для встраивания в шкафы управления. Монтаж возможен двумя способами: настенный и фланцевый. Для обеспечения правильного теплоотвода требуется свободное пространство вокруг устройства - минимум 100 мм сверху и снизу. Встроенный DC-реактор исключает необходимость внешнего подключения, но требует соблюдения рекомендаций по длине кабеля между преобразователем и двигателем (макс. 100 м без дополнительного дросселя). Кабели питания и нагрузки следует прокладывать отдельно от сигнальных - для предотвращения наводок.

Безопасность и стандарты

Преобразователь соответствует классу конформного покрытия печатных плат 3С3 по EN 60721-3-3, что гарантирует устойчивость к влаге, пыли и химическим воздействиям внутри шкафа. Отсутствие встроенного ЭМС-фильтра требует обязательного подключения внешнего фильтра при работе в чувствительных сетях (например, рядом с PLC или измерительными приборами). Устройство не предназначено для установки вне защищённых помещений - степень защиты IP20 не обеспечивает защиту от брызг и пыли снаружи шкафа.

Преимущества

• Встроенный DC-реактор снижает гармонические искажения в сети, продлевает срок службы конденсаторов и уменьшает риск срабатывания автоматических выключателей.
• Поддержка двух типов управления (скалярное и векторное) позволяет использовать один и тот же преобразователь для широкого спектра задач - от простой регулировки до точного контроля момента.
• Наличие двух слотов расширения (SLOT1/SLOT2) даёт возможность добавить нужные интерфейсы (PROFIBUS, PROFINET) или увеличить количество I/O-каналов без замены всего устройства.
• Интегрированная LED-панель оператора позволяет настраивать параметры без внешних устройств; при необходимости можно подключить выносную LCD-панель (SEOP-1205) для удобства обслуживания.
• Программное обеспечение SystemeVAR Studio упрощает настройку, диагностику и мониторинг - все параметры сохраняются в файле, легко передаются между устройствами.

Ограничения применения

• Не подходит для установки в открытых помещениях - IP20 не защищает от пыли и влаги.
• Требуется внешний ЭМС-фильтр при наличии в системе чувствительной аппаратуры (PLC, сенсоры, радиооборудование).
• Отсутствует встроенный моторный дроссель - при длинных кабелях (>100 м) необходимо дополнительно устанавливать дроссель для защиты двигателя.
• Не рассчитан на работу выше +50 C - при повышенных температурах требуется активное охлаждение шкафа или снижение нагрузки.
• Релейные выходы: модели до 15 марта 2023 года имеют только 1 реле, новые - 2. Перед закупкой проверьте наличие маркировки QCPASS на упаковке.

Примеры использования

• Система водоснабжения: регулировка давления в трубопроводе через изменение оборотов насоса.
• Вентиляция крупного цеха: автоматическое изменение скорости вентиляторов в зависимости от температуры воздуха.
• Производственный конвейер: плавный запуск и остановка с контролем ускорения для защиты продукции.
• Пожарная система: переход в аварийный режим при срабатывании датчиков - максимальная скорость насоса на 10 минут.

Практические советы

• Перед первым запуском используйте программу SystemeVAR Studio - она автоматически предлагает базовые параметры для насосов и вентиляторов.
• При подключении к сети убедитесь, что напряжение находится в допустимом диапазоне (340–440 В). Напряжение ниже 340 В вызывает отказ в работе.
• Для долговечности оборудования не включайте преобразователь частоты 15 кВт 400В с реактором DC/входным SE более 10 раз в час - частые включения нагревают элементы и сокращают срок службы.
• Если используется выносная панель (SEOP-1203/SEOP-1205), убедитесь, что кабель связи не превышает 10 метров и экранирован.
• При замене старого преобразователя - учтите, что новый имеет меньшие габариты (145×280×207 мм), поэтому возможно потребуется доработка креплений в шкафу.
