Преобразователь частоты STV900H 15 кВт 400В. Кран/Подъемник | STV900D15N4H SE APC

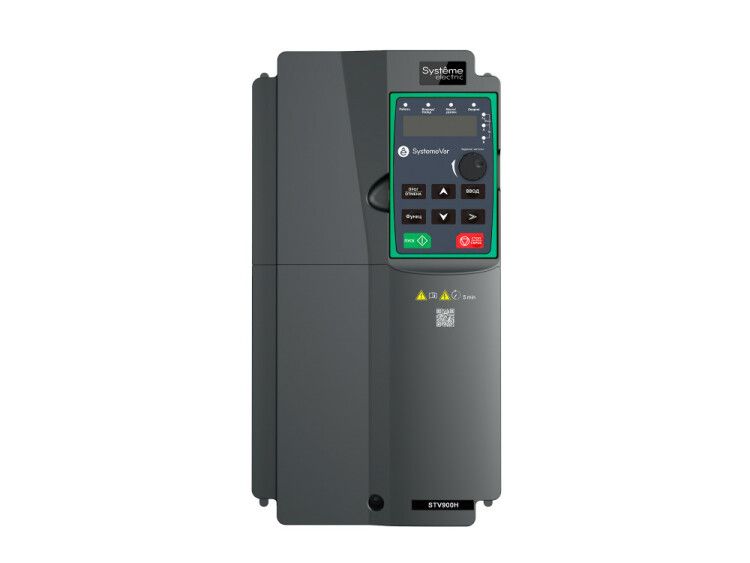

Преобразователь частоты STV900H 15 кВт 400В для крана/подъемника IP55 - устройство для точного регулирования скорости и момента электродвигателей кранов и подъёмников. Бренд Systeme Electric, артикул stv900d15n4h, обеспечивает надёжную работу в условиях промышленных площадок с высокой запылённостью и вибрацией.

Назначение и область применения

Преобразователь частоты STV900H 15 кВт 400В для крана/подъемника IP55 предназначен для управления асинхронными двигателями в системах грузоподъёмного оборудования: мостовые и портальные краны, электрические лебёдки, подъёмники, элеваторы. Поддерживает режимы работы в четырёх квадрантах - позволяет эффективно тормозить и возвращать энергию в сеть при опускании груза. Устройство устойчиво к колебаниям напряжения и подходит для установки в промышленных зонах с жёсткими требованиями к надёжности.

Технические характеристики

• Номинальная мощность: 15 кВт (G-тип, перегрузка до 200% на 1 секунду)
• Номинальный выходной ток: 32 А
• Напряжение питания: 380–440 В, 3 фазы (допуск –15%…+10%)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 4 кГц
• Максимальная выходная мощность при линейной нагрузке: 32 кВт
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 2
• Аналоговый выход: 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 канал)
• Степень защиты корпуса: IP20 (внутренняя плата); внешний кожух имеет IP55
• Габариты: 170×220×320 мм
• Вес: 6 кг
• Гарантия: 24 месяца
• Симметрия сети: напряжение +-0,1%, частота +-0,05%

Совместимость и монтаж

Преобразователь частоты STV900H 15 кВт 400В для крана/подъемника IP55 совместим с трёхфазными асинхронными двигателями мощностью до 15 кВт. Для монтажа требуется свободное пространство вокруг устройства для теплоотвода - минимум 100 мм сверху и с боков. Установка выполняется на вертикальной поверхности, защищённой от попадания воды и пыли. Встроенная система торможения требует подключения внешнего тормозного резистора при длительном рекуперативном торможении. Подключение проводов - клеммы с зажимами; допустимый сечение - до 16 мм2. Обязательно соблюдать полярность цепей постоянного тока при подключении тормозного резистора.

Безопасность и стандарты

Преобразователь частоты STV900H 15 кВт 400В для крана/подъемника IP55 оснащён функцией STO (Safe Torque Off) - соответствует EN ISO 13849-1 и IEC 61800-5-2. Отключение крутящего момента происходит при потере сигнала управления, что исключает самопроизвольное движение груза. Применение в промышленной зоне одобрено - устройство прошло проверку на EMC и устойчивость к помехам. Все внутренние компоненты имеют сертификаты RoHS.

Преимущества

• Встроенный тормозной модуль снижает стоимость системы - не нужен внешний контроллер торможения
• Работа в четырёх квадрантах позволяет экономить энергию при спуске груза
• Управление параметрами доступно как с панели, так и удалённо через Modbus
• Высокая перегрузочная способность (до 200%) обеспечивает плавный старт и преодоление кратковременных перегрузок
• Защита IP20 + внешний кожух IP55 дают возможность использовать в помещениях с повышенной запылённостью
• Наличие двух цифровых выходов позволяет интегрировать сигналы состояния в систему автоматизации

Ограничения применения

• Не предназначен для установки вне помещений без дополнительного кожуха - даже при наличии IP55, основной корпус остаётся IP20
• Требуется обязательное подключение тормозного резистора при частом рекуперативном торможении - иначе возможен перегрев
• Не поддерживает протоколы Ethernet/IP, Profibus, CANopen - только Modbus RTU
• Запрещена работа при температуре ниже –10 C и выше +50 C без принудительного охлаждения
• Не рассчитан на питание от генераторов с нестабильным напряжением - требуется сетевой фильтр при использовании в автономных системах

Примеры использования

• Электромостовой кран на металлургическом заводе - управление подъёмом и перемещением груза с точной остановкой
• Лебёдка для обслуживания технологических трубопроводов - плавное изменение скорости при работе в ограниченном пространстве
• Подъёмник для перевозки материалов между этажами - использование рекуперации энергии при опускании платформы
• Автоматизированный складской комплекс - интеграция с PLC через Modbus для контроля положения груза

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит нагрев
• При использовании в условиях сильной пыли - используйте внешнюю защитную оболочку IP55, закрывая весь преобразователь частоты STV900H 15 кВт 400В для крана/подъемника IP55
• Для долгой службы избегайте установки рядом с источниками тепла - например, контактными аппаратами или силовыми кабелями
• Настройте параметры торможения в зависимости от массы груза - слишком быстрое торможение вызывает скачки тока
• Обновляйте прошивку через Modbus - производитель выпускает исправления для повышения стабильности работы в крановых циклах
• Проверьте соответствие посадочных размеров перед заменой - габариты 170×220×320 мм отличаются от других моделей SE
