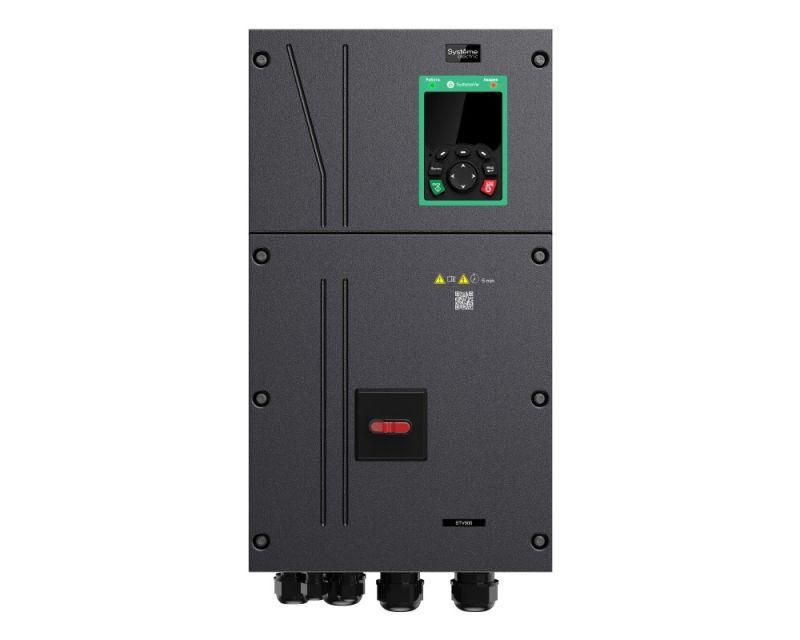

Преобразователь частоты STV900 G-тип: 15 кВт (P-тип: 18.5 кВт) 400В IP55 | STV900D15N4-IP55 SE APC

Преобразователь частоты STV900 15 кВт 400В IP55 SE - устройство для точного регулирования скорости асинхронных и синхронных двигателей в промышленных системах. Модель STV900 от бренда SE (Systeme) сочетает высокую надёжность, встроенную безопасность и гибкость настройки, что делает её подходящей для автоматизированных линий, насосов, компрессоров и конвейеров.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления электродвигателями переменного тока путём изменения частоты и напряжения на выходе. Он обеспечивает плавный запуск, точную регулировку скорости и энергоэффективность. Применяется в промышленных условиях: на конвейерах, в системах вентиляции, насосных станциях, компрессорах, подъёмном оборудовании и других задачах, где требуется изменение нагрузки в реальном времени.

Технические характеристики

• Номинальная мощность: 15 кВт (G-тип), 18,5 кВт (P-тип)
• Номинальный выходной ток: 32 А (G-тип), 38 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% × 60 с, 180% × 10 с, 200% × 1 с; (P-тип): 120% × 60 с
• Необходимая частота ШИМ: 4 кГц (G-тип), 2 кГц (P-тип)
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Рабочая температура: –10 C ... +50 C (при +40 C и ниже - без снижения номинальной мощности)
• Управление: скалярное и векторное (с обратной связью и без)
• Поддерживаемые двигатели: асинхронные и синхронные
• Аналоговые входы: 2 (AI)
• Цифровые входы: 6 (DI)
• Аналоговые выходы: 1 (AO)
• Цифровые выходы: 2 (DO)
• Реле-выходы: 2 (RO)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Встроенные функции: тормозной прерыватель, ЭМС-фильтр класса C3, STO (Safe Torque Off, SIL2), встроенный рубильник
• Габариты: 223×289,4×475 мм
• Вес: 13 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 18,5 кВт. Для подключения используйте кабели с соответствующим сечением, рассчитанным на номинальный ток 32–38 А. Установка возможна в шкафах с принудительной вентиляцией или в помещениях с контролируемой температурой. Обязательно соблюдайте требования к посадочному месту: габариты устройства требуют свободного пространства вокруг корпуса для теплоотвода. Подключение к сети - через встроенный рубильник, который позволяет полностью отключить питание. Клеммы для силовой части и управления вынесены отдельно - следите за правильным разделением проводов.

Для расширения функционала доступны три слота для модульных карт: можно установить дополнительные I/O-карты, энкодеры, PLC-модули или источник 24 В постоянного тока для цепей управления.

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) - соответствие уровню SIL2, обеспечивает немедленное отключение крутящего момента при аварии
• ЭМС-фильтр класса C3 - соответствие EN 61800-3, снижает помехи в промышленной сети
• Покрытие печатных плат - класс 3С2 по EN 60721-3-3, повышает устойчивость к влаге и химическим воздействиям
• Допустимые отклонения: по напряжению +-10%, по частоте +-0,05%

Преимущества

• Встроенный тормозной прерыватель - исключает необходимость во внешнем тормозном резисторе при остановке с большой инерцией
• Встроенный рубильник - упрощает обслуживание и снижает количество элементов в шкафе
• Поддержка двух режимов управления - скалярный (простота) и векторный (точность)
• Гибкая система расширения - возможность адаптировать устройство под конкретную задачу без замены всего преобразователя
• Защита IP55 - допускает установку вне герметичных шкафов в условиях повышенной запылённости и влажности
• Modbus RTU - легко интегрируется в существующие системы автоматизации

Ограничения применения

• Не предназначена для работы при температуре выше +50 C - требует охлаждения или перемещения в более прохладное место
• P-тип (18,5 кВт) имеет меньшую перегрузочную способность, чем G-тип - не подходит для кратковременных сверхнагрузок
• Несущая частота ШИМ 2 кГц (P-тип) создаёт больше шума в двигателе - не рекомендован для чувствительных к вибрации применений
• Отсутствует встроенный Ethernet или PROFINET - для современных систем IoT потребуется внешний шлюз
• Не поддерживает многодвигательное управление - один преобразователь = один двигатель

Примеры использования

• Конвейерная линия - плавный пуск и остановка, регулировка скорости по продукту
• Водяной насос - экономия электроэнергии за счёт поддержания давления в трубопроводе
• Компрессор воздуха - автоматическое регулирование мощности в зависимости от спроса
• Подъёмный механизм - использование тормозного прерывателя для быстрого останова с грузом
• Автоматизированная линия с энкодером - векторное управление с обратной связью для точного позиционирования

Практические советы

• Выбирайте G-тип (15 кВт) для оборудования с частыми пиками нагрузки, P-тип (18,5 кВт) - для равномерной работы
• При установке в шкафу оставьте минимум 100 мм свободного пространства сверху и с боков для воздушного потока
• Для долгой службы используйте фильтры на входе, если сеть содержит значительные гармонические искажения
• Настройку параметров выполняйте через кнопки на лицевой панели или через Modbus - не забудьте сохранить профили после изменения
• Проверяйте полярность и качество заземления - особенно важно при работе с STO и ЭМС-фильтром
• При использовании энкодеров - выбирайте карту расширения, совместимую с типом сигнала (TTL, HTL, инкрементальный)
