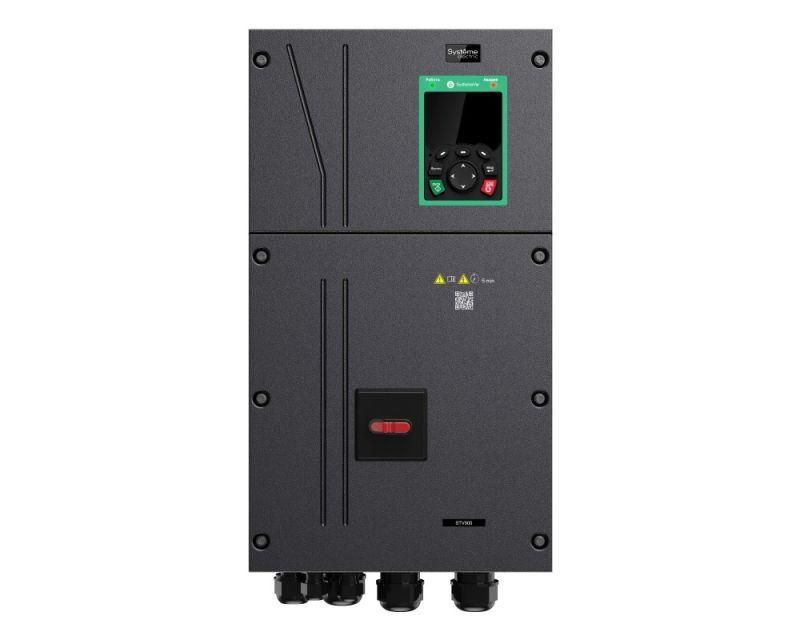

Преобразователь частоты STV900 G-тип: 11 кВт (P-тип: 15 кВт) 400В IP55 | STV900D11N4-IP55 SE APC

Преобразователь частоты STV900 11 кВт 400В IP55 SE - устройство для точного регулирования скорости трёхфазных двигателей в промышленных системах. Модель STV900 сочетает высокую надёжность, встроенную безопасность и гибкость настройки, что делает её подходящей как для базовой автоматизации, так и для сложных задач с требованием к энергоэффективности.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления асинхронными и синхронными электродвигателями путём изменения частоты и напряжения на выходе. Он обеспечивает плавный запуск, точную регулировку скорости и снижение потребления электроэнергии за счёт соответствия нагрузке. Применяется в системах с переменным моментом: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, линиях упаковки и других промышленных установках. Подходит для работы в условиях повышенной запылённости и влаги благодаря степени защиты IP55.

Технические характеристики

• Номинальная мощность: 11 кВт (G-тип) / 15 кВт (P-тип)
• Номинальный выходной ток: 25 А (G-тип) / 32 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность G-типа: 150% × 60 с, 180% × 10 с, 200% × 1 с
• Перегрузочная способность P-типа: 120% × 60 с
• Необходимая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Работа в четырёх квадрантах: да (регенерация энергии)
• Степень защиты: IP55 (защита от пыли и струй воды)
• Температурный режим: –10 C … +50 C; при +40 C и ниже - без потери номинальной мощности
• Встроенные функции: тормозной прерыватель, ЭМС-фильтр класса C3, рубильник, STO (SIL2)
• Коммуникация: Modbus RTU через RS-485
• Ввод/вывод: 6 DI, 2 AI, 2 DO, 2 RO, 1 AO
• Поддержка расширений: 3 слота для модульных карт (интерфейсы, энкодеры, ПЛК, 24 В DC)
• Способы задания параметров: ручная панель, дистанционно, через Modbus
• Габариты: 223×289,4×475 мм
• Вес: 13 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 11 кВт (G-тип) и до 15 кВт (P-тип). Для монтажа требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм с каждой стороны. Установка допускается на вертикальной поверхности, предпочтительно в шкафу с принудительной вентиляцией при температуре выше +40 C. Клеммы для подключения питания и двигателя расположены сверху и снизу - удобны для проводки кабелей. Обязательно соблюдать полярность L1/L2/L3/N и PE. Встроенный рубильник позволяет полностью отключить питание без доступа к щиту. Для подключения энкодера или дополнительных интерфейсов используйте один из трёх слотов расширения.

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) - соответствие уровню SIL2, отключает крутящий момент при аварийном сигнале
• ЭМС-фильтр класса C3 - соответствие EN 61800-3, снижает помехи в промышленной сети
• Покрытие печатных плат - класс 3С2 по EN 60721-3-3, повышает устойчивость к влаге и химическим воздействиям
• Допустимые отклонения: +-0,1% по напряжению, +-0,05% по частоте сети
• Соответствует требованиям IEC/EN 61800-5-1 для электромагнитной совместимости и безопасности

Преимущества

• Два типа исполнения (G и P) позволяют выбрать оптимальный баланс между перегрузкой и стоимостью
• Встроенный тормозной прерыватель исключает необходимость внешних тормозных резисторов в большинстве применений
• Наличие трёх слотов расширения - возможность адаптировать устройство под специфические задачи без замены всего преобразователя
• Поддержка скалярного и векторного управления - гибкость для различных типов двигателей и требований к точности
• Защита IP55 и покрытие плат обеспечивают долгую работу в агрессивных средах
• Modbus RTU - простой и распространённый протокол для интеграции в системы автоматизации

Ограничения применения

• Не предназначена для работы при температуре выше +50 C - возможен отказ или снижение мощности
• P-тип имеет меньшую несущую частоту ШИМ (4 кГц) - более заметный шум в двигателе, не рекомендован для чувствительных к вибрации процессов
• Нет встроенного Ethernet или PROFINET - для современных систем с IP-сетями нужен внешний шлюз
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками
• Требуется внешнее питание 24 В DC для управления, если используется плата расширения - не предусмотрено внутреннее
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт

Примеры использования

• Вентиляционная система: регулировка оборотов в зависимости от давления в воздуховоде
• Конвейерная линия: плавный старт и остановка для предотвращения проскальзывания товаров
• Циркуляционный насос: экономия энергии за счёт снижения скорости при малой нагрузке
• Оборудование для производства пластиков: точное управление экструдером с использованием энкодера через расширительную карту
• Автоматизированный склад: работа с сервоприводами в режиме четырёх квадрантов для перемещения грузов в обоих направлениях

Практические советы

• Выбирайте G-тип при необходимости частых перегрузок (например, на конвейерах с тяжёлыми грузами); P-тип - для постоянных нагрузок с небольшим запасом
• При установке в шкафу обязательно используйте вентиляцию - даже при IP55 перегрев снижает срок службы
• Для подключения энкодера используйте специальную карту - она обеспечит точность векторного управления
• Настройка через Modbus проще всего выполняется с помощью ПО от Systeme Electric - скачайте бесплатно с сайта производителя
• Проверьте посадочные размеры перед монтажом: габариты 223×289,4×475 мм требуют выреза в шкафу точно по этим значениям
• При работе с длинными кабелями между преобразователем и двигателем (>50 м) используйте экранированные кабели и заземлите экран с двух сторон
• При первом запуске выполните автонастройку двигателя - это повысит эффективность векторного управления
