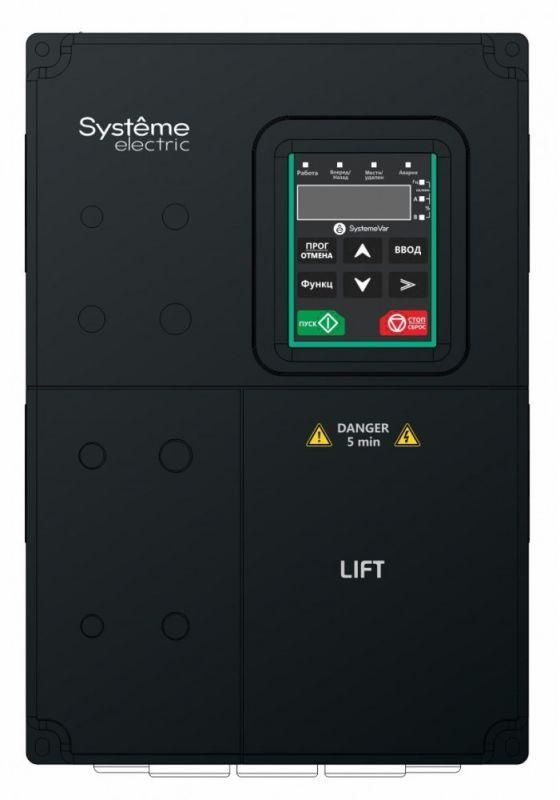

Преобразователь частоты STV900L 11 кВт 400В. Лифт - STV900D11N4L APC

Преобразователь частоты STV900L от Systeme Electric - устройство для управления скоростью двигателя лифтовой установки на базе сети 380–440 В. Мощность 11 кВт позволяет обеспечить плавный запуск и точную остановку грузовой платформы, снижая механический износ и повышая комфорт пассажиров.

Назначение и область применения

STV900L предназначен исключительно для управления асинхронными двигателями лифтовых систем. Он преобразует постоянное входное напряжение в переменное с регулируемой частотой, что позволяет контролировать скорость движения кабины. Подходит для пассажирских и грузовых лифтов с нагрузкой до 11 кВт. Не применяется для насосов, вентиляторов или других типов оборудования - только для лифтостроения.

Технические характеристики

• Номинальная мощность: 11 кВт (G-тип - для тяжелых режимов нагружения)
• Перегрузочная способность: 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Номинальный ток: 25 А
• Питающее напряжение: 3 фазы, 380 В (+-15%) до 440 В (+10%)
• Частота ШИМ: 8 кГц - баланс между КПД и уровнем шума
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 220×180×320 мм
• Вес: 6,3 кг

Совместимость и монтаж

STV900L совместим с трёхфазными асинхронными двигателями 380/400 В, соответствующими по мощности и току. Для подключения требуются силовые кабели сечением не менее 6 мм2 (медь). Устройство устанавливается в закрытом щите с принудительной вентиляцией - IP20 не допускает работу в открытом исполнении. Клеммы для питания и выхода на двигатель расположены сверху, заземление - через отдельный контакт. Обязательна проверка полярности и фазировки перед первым запуском.

Безопасность и стандарты

STV900L соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенная защита от перегрузки, перегрева, короткого замыкания и потери фазы. Не имеет сертификата ATEX - не предназначено для взрывоопасных сред.

Преимущества

• Высокая перегрузочная способность G-типа - идеальна для циклических пусков лифта
• Устойчивая работа при колебаниях напряжения +-15%
• Низкошумная модуляция ШИМ 8 кГц - снижает акустический фон в шахте
• Компактные размеры позволяют размещать устройство даже в ограниченном пространстве щита

Ограничения применения

• Не работает при температуре ниже 0 C и выше +50 C - требуется контроль микроклимата
• IP20 - нельзя использовать вне электрошкафа, в сырых помещениях или там, где есть риск попадания пыли
• Не поддерживает функции безопасности типа “SIL” или “PL d” - для лифтов класса высокой надёжности нужна внешняя система контроля
• Не совместим с однофазными сетями или двигателями 220 В

Примеры использования

STV900L установлен в новых и реконструируемых лифтах с грузоподъёмностью до 1000 кг, скоростью до 1,0 м/с. Применяется в жилых домах, офисных зданиях, медицинских учреждениях. Часто используется в паре с энкодером и кнопочным пультом управления для реализации программного маршрута остановок.

Практические советы

• При монтаже оставьте минимум 50 мм свободного пространства вокруг устройства для теплоотвода
• Подключение к двигателю выполняйте экранированным кабелем - это предотвращает помехи в системах связи
• Настройка параметров должна проводиться специалистом: используйте заводские профили для лифтов, а не универсальные
• Регулярно проверяйте состояние клемм и наличие конденсата внутри корпуса - особенно в сезон повышенной влажности
• Запасной блок STV900L лучше хранить в сухом месте при температуре 10–25 C - длительное хранение при низких температурах может повредить электролитические конденсаторы
