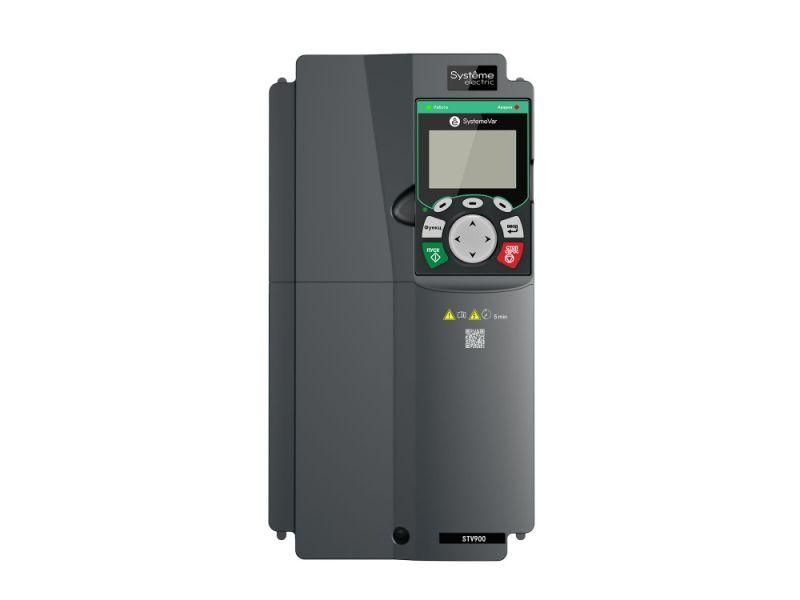

Преобразователь частоты STV900 G-тип: 11 кВт (P-тип: 15 кВт) 400В | STV900D11N4 SE APC

Преобразователь частоты SE STV900D11N4 - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 11 кВт. Подходит для автоматизированных систем, где важна стабильность работы и управление моментом. Бренд Systeme Electric, серия SystemeVar.

Назначение и область применения

Преобразователь частоты SE STV900D11N4 предназначен для управления скоростью и моментом электродвигателей в промышленных системах. Он работает в двух режимах: G-тип - для насосов, вентиляторов, конвейеров; P-тип - для оборудования с высокой динамикой, например, лифтов, кранов, станков. Устройство обеспечивает плавный запуск, снижает нагрузки на механические узлы и экономит энергию за счёт точного соответствия потребления реальным требованиям процесса.

Технические характеристики

• Номинальная мощность: 11 кВт (G-тип)
• Номинальный ток: 25 А (G-тип); 32 А (P-тип)
• Питающее напряжение: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Частота сети: 50/60 Гц +-0.05%
• Максимальная выходная частота: 400 Гц
• Необходимый тип питания: источник тока (не напряжения)
• Несущая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность (P-тип): 120% - 60 сек
• Степень защиты: IP20 - только от контакта с пальцами, не защищён от пыли и брызг
• Цифровые входы: 6
• Цифровые выходы: 1
• Аналоговые входы/выходы: 1/1
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Способы задания параметров: ручная панель, внешние сигналы, удалённый доступ по Modbus
• Габариты: 170×220×320 мм
• Вес: 6 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты SE STV900D11N4 совместим с большинством трёхфазных асинхронных двигателей до 11 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Клеммы для силовой части и управления выведены на переднюю панель. Монтаж - на стену или DIN-рейку (не указано наличие креплений для рейки, проверьте комплектацию). Обязательно соблюдайте посадочные размеры: габариты устройства 170×220×320 мм. Оставьте минимум 100 мм свободного пространства вокруг для теплоотвода. Не допускается установка в условиях повышенной влажности, пыли или температур выше +40 C - степень защиты IP20 не позволяет работать в таких средах.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 61800-5-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними схемами. Отключение происходит автоматически при превышении пределов. Работа в четырёх квадрантах позволяет использовать устройство в системах рекуперативного торможения - энергия возвращается в сеть при торможении двигателя. Это требует наличия подходящего сетевого контура и согласования с проектом электроустановки.

Преимущества

• Поддержка режима источника тока - оптимальна для сложных динамических нагрузок
• Высокая перегрузочная способность G-типа - позволяет запускать тяжёлые механизмы без дополнительных пускателей
• Гибкая система управления: можно задавать параметры с панели, через PLC или SCADA-систему
• Modbus RTU - легко интегрируется в существующие системы автоматизации
• Несущая частота 8 кГц (G-тип) - снижает шум двигателя и износ подшипников

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать в цехах с пылью, влагой, брызгами масла
• Только для трёхфазных двигателей - не подходит для однофазных
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешний фильтр
• P-тип не поддерживает перегрузку выше 120%, что ограничивает применение в экстремальных динамических режимах
• Нет встроенной кнопки аварийного останова - необходимо предусмотреть внешнее реле или контакт

Примеры использования

• Конвейерная лента с изменяемой скоростью в пищевой промышленности
• Вентиляторы в системах HVAC с регулированием по давлению
• Насосы в системах водоснабжения с постоянным давлением
• Лебедки и подъёмники с функцией рекуперации энергии (при использовании в четырёх квадрантах)
• Обрабатывающие станки с точным позиционированием

Практические советы

• Выбирайте G-тип для равномерных нагрузок (насосы, вентиляторы), P-тип - для импульсных (конвейеры с толчками, краны)
• При монтаже используйте кабели с медными жилами минимальным сечением 6 мм2 для фаз и заземления
• Настройка параметров через Modbus требует знания адресов регистров - сверьтесь с руководством пользователя
• Проверьте соответствие номинального тока двигателя (25 А макс.) - не подключайте двигатель с током более 25 А
• При работе в режиме рекуперации убедитесь, что сеть может принимать обратную мощность - иначе возможен отказ преобразователя
• Запрещено открывать корпус во время работы - даже при отключенном питании внутри остаётся опасное напряжение
