Преобразователь частоты STV600 11 кВт 400В с DC реакт. | STV600D11N4L1 SE APC

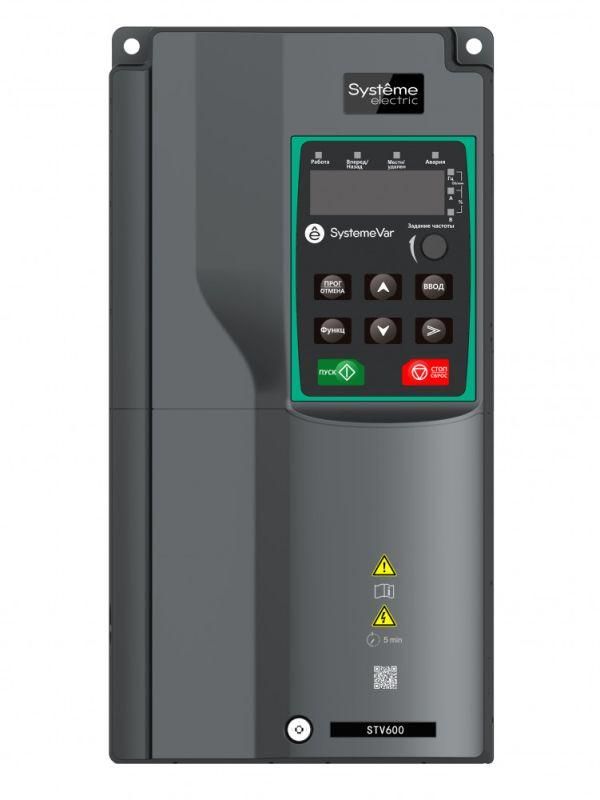

Преобразователь частоты SystemeVar STV600D11N4L1 - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 11 кВт при питании от сети 400 В. Встроенная защита от перегрузок, DC-реактор и совместимость с системами автоматизации делают его надёжным решением для насосов, вентиляторов и других промышленных механизмов.

Назначение и область применения

Преобразователь частоты SystemeVar STV600D11N4L1 предназначен для управления скоростью вращения электродвигателей в промышленных системах, где требуется энергоэффективное регулирование нагрузки. Особенно эффективен в задачах с переменным моментом - насосных станциях, вентиляционных системах, конвейерах и компрессорах. Поддерживает пожарный режим, что позволяет использовать его в системах противопожарной безопасности.

Технические характеристики

• Номинальная мощность: 11 кВт (возможно кратковременное перегрузка до 110% - до 60 секунд)
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%), частота 50/60 Гц
• Выходной ток: 25 А
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит только для внутренней установки в шкафы управления
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C; при температуре выше +40 C снижаются номинальные параметры
• Встроенные элементы: DC-реактор (подавляет высшие гармоники), отсутствует входной реактор и моторный дроссель
• Габариты: 145×280×207 мм, вес: 5 кг
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - повышает устойчивость к влаге и запылению внутри шкафа

Совместимость и монтаж

Преобразователь частоты SystemeVar STV600D11N4L1 рассчитан на встраивание в электрический шкаф. Возможна установка настенным или фланцевым способом. Для обеспечения нормальной работы необходимо соблюдать минимальные зазоры вокруг устройства для воздушного охлаждения.

Подключение:

• Питание: три фазы L1/L2/L3 и PE
• Выход: U/V/W к двигателю
• Цифровые входы: 6 (DI) - для сигналов старта/останова, переключения скоростей
• Аналоговые входы: 2 (AI) - для задания частоты от потенциометра или PLC
• Цифровые выходы: 1 (DO) - сигнализация состояния
• Аналоговые выходы: 2 (AO) - передача значений частоты, тока, давления
• Релейные выходы: 1 (RO*) - два контакта только у моделей, выпущенных после 15 марта 2023 г. (маркировка QCPASS на упаковке)

Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU. Для расширения возможностей предусмотрены два слота (SLOT1/SLOT2) для установки дополнительных плат: PROFIBUS, PROFINET, CANopen, либо расширение I/O через SEOP-1628 или SEOP-1630.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость). Отсутствие встроенного ЭМС-фильтра требует внешнего решения при работе в чувствительных сетях. Конформное покрытие плат обеспечивает долговечность в условиях повышенной влажности и пыли внутри шкафа. Гарантия - 24 месяца.

Преимущества

• DC-реактор встроен - снижает помехи в сети без необходимости внешних компонентов
• Поддержка двух типов управления - скалярное для простых задач, векторное без датчика - для более точного контроля момента
• Гибкая система расширения: два слота для модульных плат позволяют адаптировать устройство под конкретную автоматизированную систему
• Интегрированная LED-панель - удобна для базового обслуживания; при необходимости можно заменить на выносную LCD-панель SEOP-1205
• Программное обеспечение SystemeVAR Studio - ускоряет настройку, диагностику и сохранение параметров

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытого шкафа, даже в помещении с высокой влажностью или пылью
• Отсутствие встроенного входного реактора и моторного дросселя - при длинных кабелях или чувствительном оборудовании потребуется их установка дополнительно
• Не поддерживает энкодеры - невозможно реализовать замкнутый контур управления с обратной связью
• При температуре выше +40 C допустимая мощность снижается - требуется дополнительное охлаждение шкафа
• Максимальная выходная частота 400 Гц - недостаточно для некоторых высокоскоростных шпинделях (более 24 000 об/мин)

Примеры использования

• Насосная станция водоснабжения - плавный пуск и регулирование давления по сигналу от датчика
• Вентиляционная система в цеху - изменение оборотов в зависимости от уровня CO₂ или температуры
• Конвейерная линия - синхронизация скорости движения с другими участками производства
• Система противопожарной вентиляции - активация в «пожарном режиме» при аварийном сигнале
• Автоматизированный склад - управление приводами подъемников и транспортеров через Modbus от PLC

Практические советы

• Перед монтажом проверьте наличие маркировки QCPASS на упаковке - она указывает на наличие двух релейных выходов
• Для длительной работы при температуре выше +40 C рекомендовано увеличить объем воздухообмена в шкафу или установить дополнительные вентиляторы
• Если используется длинный кабель между преобразователем и двигателем (>30 м), установите внешний dV/dt-фильтр или моторный дроссель
• Для удалённой настройки используйте выносную панель SEOP-1205 - особенно удобно при расположении шкафа в труднодоступном месте
• Настройку первичных параметров лучше выполнять через программу SystemeVAR Studio - проще, чем через кнопки на панели
• Убедитесь, что сеть имеет стабильное напряжение - допустимое отклонение +-0,05%, но скачки свыше 10% могут вызвать отказ
