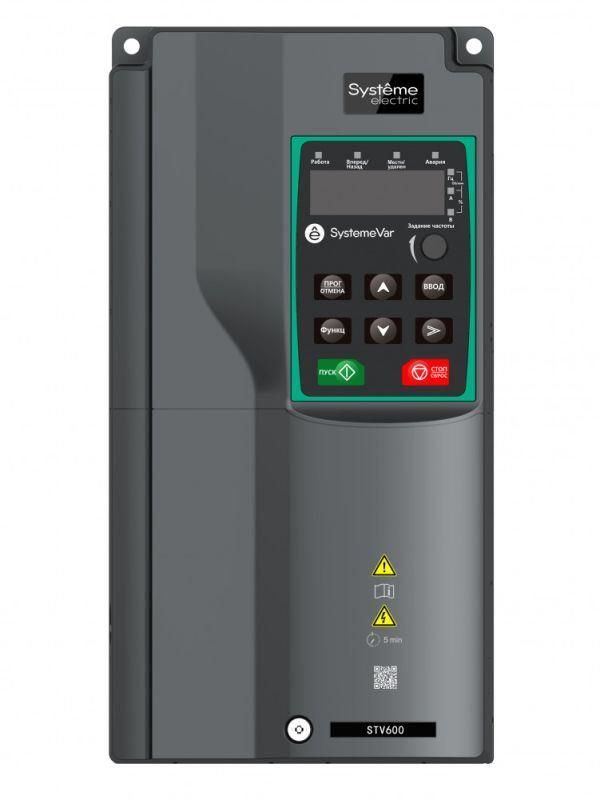

Преобразователь частоты STV600 11 кВт 400В с ЭМС C2 фильт. | STV600D11N4F2 SE APC

Преобразователь частоты STV600 от Systeme Electric - устройство для точного регулирования скорости трёхфазных двигателей мощностью до 11 кВт при напряжении 400 В. Встроенная ЭМС-C2 фильтрация снижает помехи в сетях промышленного оборудования, что делает этот преобразователь частоты подходящим для чувствительных систем, таких как насосы и вентиляторы.

Назначение и область применения

Преобразователь частоты STV600 предназначен для управления скоростью вращения асинхронных электродвигателей в системах с переменной нагрузкой. Особенно эффективен в насосных станциях, вентиляционных системах, конвейерах и компрессорах, где требуется энергосбережение за счёт плавного запуска и регулирования оборотов.

Подходит для установки в шкафы управления благодаря встраиваемому типу монтажа. Идеально для объектов, требующих соответствия нормам EMC Class C2 (EN 61800-3) - например, в жилых зонах, медицинских учреждениях или рядом с чувствительной аппаратурой.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Номинальная мощность двигателя: 11 кВт
• Номинальный выходной ток: 25 А
• Максимальная выходная мощность: 25 кВт (при линейной нагрузке)
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C (номинальные параметры сохраняются до +40 C)
• Габариты: 145 × 280 × 207 мм
• Вес: 4 кг
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 1 можно настроить как счетчик импульсов)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 (реле) + 1 дополнительное реле (только для моделей после 15.03.2023, с маркировкой QCPASS)
• Панель оператора: встроенная LED, несъёмная; возможна замена на выносную LED (SEOP-1203) или LCD (SEOP-1205)
• Расширение I/O: два слота для плат (например, SEOP-1628, SEOP-1630)
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - устойчиво к влаге и пыли внутри шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV600 рассчитан на установку в электрический шкаф. Доступны два способа крепления: настенный и фланцевый. Убедитесь, что в шкафу обеспечено достаточное пространство для воздушного охлаждения - минимум 100 мм сверху и снизу.

Не требует внешнего DC-реактора или моторного дросселя - внутренняя схема уже оптимизирована для работы с типичными асинхронными двигателями. Для подключения используйте экранированные кабели, особенно для аналоговых сигналов и сигнальных цепей.

При использовании опций (расширение I/O, выносные панели) проверьте совместимость с текущей версией прошивки через программное обеспечение SystemeVAR Studio.

Безопасность и стандарты

• EMC: соответствие классу C2 по EN 61800-3 - подтверждает низкий уровень радиопомех
• Конформное покрытие: класс 3С3 по EN 60721-3-3 - повышает надёжность в условиях повышенной влажности и пыли внутри шкафа
• Перегрузка: 110% от номинала до 60 секунд - позволяет перекрывать кратковременные пики нагрузки
• Допустимые отклонения сети: +-0,1% по напряжению, +-0,05% по частоте - высокая устойчивость к колебаниям в сети

Преимущества

• Встроенный ЭМС-C2 фильтр исключает необходимость в дорогостоящем внешнем фильтре
• Поддержка векторного управления без датчика - точное управление моментом даже при малых оборотах
• Два слота для расширения - гибкая адаптация под задачи без замены всего устройства
• Конформное покрытие плат - увеличивает срок службы в агрессивных средах
• Интеграция с SystemeVAR Studio - удобная настройка, диагностика и мониторинг через ПК
• Пожарный режим - автоматическое включение на максимальной скорости при срабатывании сигнала пожарной системы

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не защищает от брызг и пыли
• Не поддерживает работу с синхронными двигателями или двигателями с энкодером
• Нет встроенного тормозного резистора - для быстрого торможения нужен внешний элемент
• Запрещено использование при температуре выше +50 C - риск перегрева и аварийного отключения
• Реле выходов: только одно базовое, второе - только в новых сериях (после 15.03.2023); старые модели имеют один контакт

Примеры использования

• Насосная станция водоснабжения - плавный пуск, регулирование давления по сигналу датчика
• Вентиляционная система в торговом центре - изменение скорости в зависимости от CO₂ и температуры
• Конвейерная линия - синхронизация скоростей нескольких приводов через Modbus
• Система противопожарной защиты - активация вентилятора на 100% при получении сигнала от пожарной тревоги
• Оборудование для производства - управление затвором, клапаном или смешивающим устройством

Практические советы

• При монтаже в шкафу соблюдайте минимальные зазоры для охлаждения - не менее 100 мм сверху и снизу
• Экранируйте все аналоговые провода и заземляйте экран с одной стороны - избежите помех в сигналах
• Для удалённой настройки используйте выносную панель SEOP-1205 (LCD) - удобнее при обслуживании шкафа
• Проверьте наличие маркировки QCPASS на упаковке - она указывает на наличие двух релейных выходов
• Настройку начинайте через SystemeVAR Studio - программа предлагает готовые профили для насосов и вентиляторов
• Не забудьте подключить заземление - обязательное условие для работы с ЭМС-фильтром и безопасности
• При работе в условиях высокой влажности или пыли - периодически осматривайте радиаторы и вентилятор
