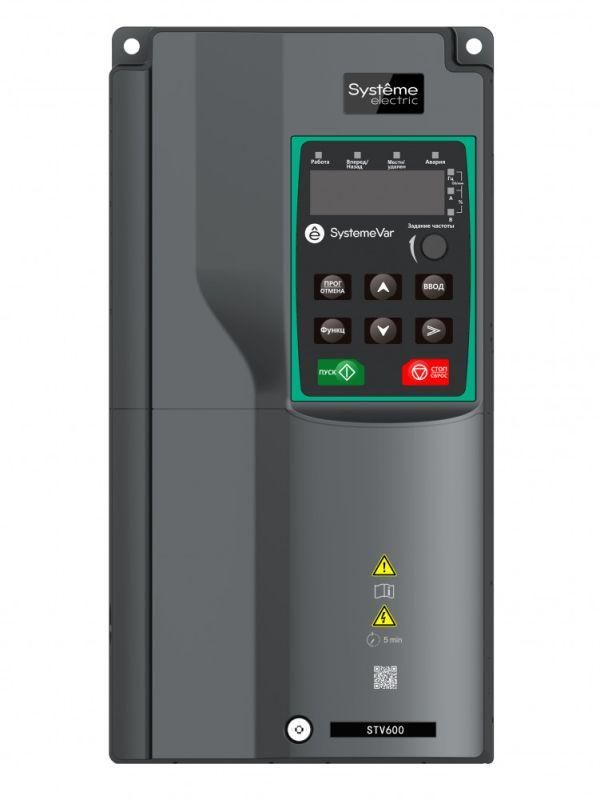

Преобразователь частоты STV600 11 кВт 400В | STV600D11N4 SE APC

Преобразователь частоты 11 кВт 400В STV600 от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Серия SystemeVar обеспечивает надёжную работу в условиях переменного напряжения и высоких температур, особенно в насосных и вентиляторных контурах.

Назначение и область применения

Преобразователь частоты 11 кВт 400В STV600 предназначен для управления двигателями с номинальной мощностью до 11 кВт. Он оптимизирован для работы в системах с изменяющейся нагрузкой: насосы, вентиляторы, компрессоры, конвейеры. Подходит для промышленных зон с жесткими требованиями к энергоэффективности и автоматизации. Может использоваться в шкафах управления, где требуется плавный запуск, снижение пиковых токов и точная регулировка оборотов.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная выходная мощность: 11 кВт
• Номинальный выходной ток: 25 А
• Выходная частота: до 400 Гц
• Перегрузочная способность: 110% от номинала до 60 секунд
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 дискретный + 2 релейных (только для моделей после 15.03.2023, помечены “QCPASS”)
• Степень защиты: IP20
• Температура эксплуатации: -10C … +50C (при +40C и ниже - без потери номинальной мощности)
• Охлаждение: принудительное, вентилятор
• Габариты: 145×280×207 мм
• Вес: 4 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 11 кВт 400В STV600 рассчитан на встраивание в силовой шкаф. Установка возможна двумя способами: настенная или фланцевая. Для монтажа необходим свободный доступ к вентиляционным отверстиям - воздушный поток должен быть не заблокирован. Кабельные вводы должны соответствовать сечению провода до 16 мм2. Панель оператора встроена (LED), но можно заменить на выносную LED (SEOP-1203) или LCD (SEOP-1205). Расширение I/O возможно через два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (добавляет 2 DI, 6 RO).

Безопасность и стандарты

• Конформное покрытие печатных плат - класс 3С3 по EN 60721-3-3 (защита от влаги, пыли, химических воздействий)
• Допустимое отклонение напряжения сети: +-0,1%
• Допустимое отклонение частоты сети: +-0,05%
• Не имеет встроенного EMC-фильтра - требует внешней фильтрации при работе рядом с чувствительной аппаратурой
• Не содержит встроенного DC-реактора - рекомендуется установка при длинных кабелях между преобразователем и двигателем
• Не оснащён моторным дросселем - для снижения перенапряжений на обмотках двигателя следует использовать внешние решения

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет адаптировать поведение под тип нагрузки
• Встроенные функции для насосов и вентиляторов: автоматическое поддержание давления/потока, снижение потребления энергии
• Пожарный режим: при сигнале от системы пожарной безопасности переходит в режим максимальной мощности
• Гибкая система расширения: два слота для плат расширения позволяют гибко настраивать количество входов/выходов
• Интеграция с ПО SystemeVAR Studio - удобный инструмент для настройки, диагностики и мониторинга
• Устойчивость к колебаниям сети: работает при падении напряжения до 380 В и скачках до 440 В

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать в открытых помещениях, на улице или в местах с повышенной запылённостью без дополнительной оболочки
• Отсутствие встроенного EMC-фильтра требует обязательного подключения внешнего фильтра при наличии чувствительной аппаратуры вблизи
• Нет встроенного DC-реактора - при длине кабеля более 30 метров возможны импульсные перенапряжения на двигателе
• Не поддерживает управление с энкодером - невозможно реализовать точное позиционирование
• Работает только с трёхфазными асинхронными двигателями - не совместим с однофазными или синхронными машинами
• При температуре выше +40C номинальная мощность начинает снижаться - необходимо обеспечить хорошее охлаждение

Примеры использования

• Система водоснабжения: регулировка давления в трубопроводе за счёт изменения частоты насоса
• Вентиляционная установка: автоматическая подстройка оборотов в зависимости от качества воздуха
• Производственный конвейер: плавный пуск и остановка для предотвращения перегрузок
• Пожарный насос: активация в режиме “пожарный режим” при получении сигнала от пожарной системы
• Компрессорная станция: снижение расхода электроэнергии при малой нагрузке

Практические советы

• При монтаже в шкафу оставьте минимум 10 см свободного пространства вокруг устройства для циркуляции воздуха
• Если кабель от преобразователя до двигателя длиннее 30 м - обязательно установите внешний DC-реактор и/или dV/dt-фильтр
• Для промышленных сетей с нестабильным напряжением используйте автономный стабилизатор перед входом в STV600
• Настройку параметров лучше выполнять через ПО SystemeVAR Studio - проще, чем через встроенную панель
• Проверьте маркировку “QCPASS” на упаковке - только такие модели имеют два релейных выхода вместо одного
• Запрещено открывать корпус во время работы - внутри находятся опасные для жизни напряжения даже после отключения питания
