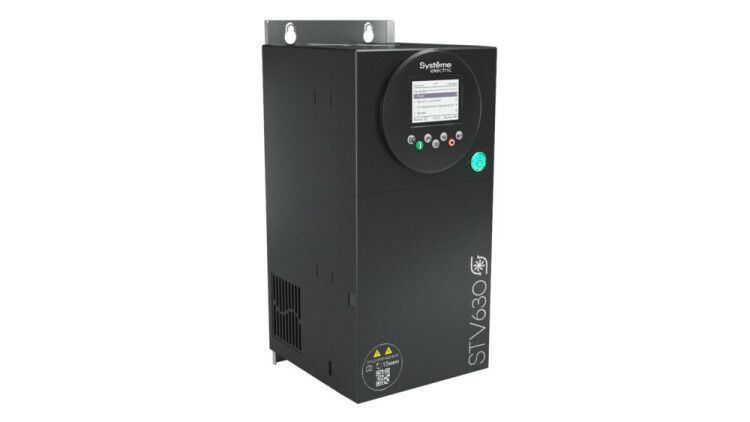

Преобразователь частоты STV630 18,5 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D18N4L1 Systeme Electric APC

Преобразователь частоты 18,5 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора STV630 от Systeme Electric предназначен для точного управления скоростью трёхфазных асинхронных двигателей. Модель STV630 сочетает встроенную защиту от помех, удобный интерфейс и компактную конструкцию - идеально подходит для систем автоматизации на промышленных объектах.

Назначение и область применения

Преобразователь частоты 18,5 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора STV630 используется для регулирования оборотов электродвигателей в зависимости от нагрузки. Применяется там, где важна энергоэффективность и плавный запуск: насосные станции, вентиляционные системы, конвейеры, компрессоры, транспортеры. Подходит для замены старых механических систем управления, снижая износ оборудования и потребление электроэнергии.

Технические характеристики

• Номинальная мощность: 18,5 кВт
• Рабочее сетевое напряжение: 380–480 В переменного тока, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: до 599 Гц
• Номинальный ток: 37 А
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъём для карты расширения: один слот
• Индикация: встроенный светодиод состояния + LCD-панель оператора
• Габариты (Ш×В×Г): 168 × 380 × 192 мм
• Вес: 6,1 кг
• Класс покрытия печатных плат: 3С3 - устойчиво к влаге, пыли и коррозии в промышленной среде
• Типоразмер: B3

Совместимость и монтаж

Преобразователь частоты STV630 совместим с большинством трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Для подключения требуется трёхфазная сеть 380–480 В. Клеммы питания и двигателя расположены снизу корпуса - доступны после снятия крышки. Установка выполняется вертикально на стену или DIN-рейку (при наличии адаптера). Обязательно соблюдать заземление. Встроенный DC-реактор позволяет использовать устройство без внешнего дросселя, что упрощает сборку. Подключение модулей через разъёмы: все сигналы - на съёмных клеммах, легко обслуживать. LCD-панель обеспечивает быстрый доступ к параметрам без внешних программаторов.

Безопасность и стандарты

Преобразователь частоты 18,5 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора STV630 соответствует требованиям EMC класса C3 - подавляет высокочастотные помехи, не нарушая работу соседней аппаратуры. Защита IP20 исключает случайный контакт с токоведущими частями, но не предназначена для установки во влажных или пыльных помещениях без дополнительной оболочки. Печатные платы имеют защитное покрытие класса 3С3 - повышают надёжность в условиях повышенной влажности и температурных колебаний. Соответствует нормам EN 61800-5-1 и EN 61800-3.

Преимущества

• Встроенный DC-реактор снижает импульсные помехи в сети, продлевает срок службы конденсаторов и уменьшает риск перегрузок
• ЭМС-фильтр класса C3 исключает необходимость в отдельном фильтре - экономит место и стоимость монтажа
• LCD-панель оператора даёт доступ ко всем параметрам без ПК - можно настраивать, диагностировать и запускать прямо на устройстве
• Modbus RTU встроен - не требует дополнительных модулей для связи с PLC
• Один слот для карты расширения позволяет добавить протоколы (Profibus, CANopen) или дополнительные I/O
• Компактный типоразмер B3 - легко помещается даже в ограниченные шкафы

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать в сырых, пыльных или открытых местах без дополнительного кожуха
• Не предназначен для работы при температурах ниже 0 C или выше 50 C без принудительного охлаждения
• Максимальная выходная частота 599 Гц - недостаточно для высокоскоростных шпинделях (>10 000 об/мин)
• Только трёхфазное питание - не работает от однофазной сети
• Нет встроенного тормозного модуля - для быстрой остановки нужен внешний тормозной резистор

Примеры использования

• Управление насосом в системе водоснабжения - плавный пуск, поддержание давления по заданному профилю
• Вентилятор в HVAC-системе - изменение скорости в зависимости от температуры воздуха
• Конвейер на пищевом производстве - синхронизация скорости с другими участками линии
• Компрессор с переменным давлением - снижение расхода энергии при малой нагрузке
• Лифтовые механизмы - управление моментом и плавность остановки

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и PE - неверная коммутация вызывает отказ
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) используйте экранированный кабель и заземлите экран с двух сторон
• Настройка через LCD-панель: начните с автопараметров (P0.01=1), затем доработайте под конкретный двигатель
• Для удалённого контроля подключите Modbus RTU к HMI или SCADA - не нужны дополнительные контроллеры
• Проверяйте температуру внутри шкафа - перегрев - основная причина отказов. Обеспечьте вентиляцию минимум 10 см вокруг устройства
• Замена предохранителей: используйте только рекомендованные типы - не применяйте обычные плавкие вставки
• При работе с PTC-датчиком двигателя - правильно соедините провода, чтобы не спутать с цепью управления
