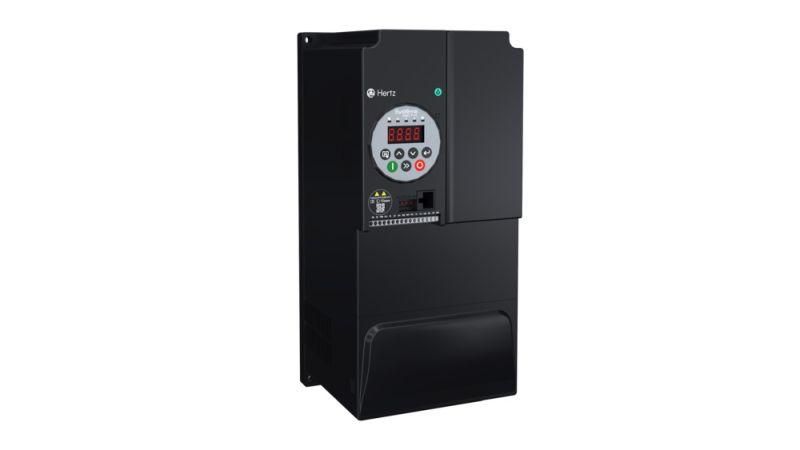

Преобразователь частоты STV050 Hertz 22кВт 380В ЭМС С3 + LED панель оператора SE STV050D22N4 APC

Преобразователь частоты 22 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE - компактное устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных двигателей. Артикул stv050d22n4 предназначен для насосов, вентиляторов и других систем, где важна энергоэффективность и надёжная работа в сложных условиях.

Назначение и область применения

Преобразователь частоты 22 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE используется для управления асинхронными двигателями в системах с переменной нагрузкой. Подходит для насосных установок, вентиляционных систем, конвейеров и компрессоров. Особенно эффективен там, где требуется плавный запуск, снижение пиков потребления и автоматическое поддержание заданного режима работы.

Технические характеристики

• Номинальная выходная мощность: 22 кВт
• Входное напряжение: 380–480 В, 3 фазы, 50/60 Гц
• Выходная частота: до 599 Гц
• Номинальный ток: 45 А
• Перегрузочная способность: 120% на 60 секунд, 150% на 3 секунды (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафов
• Температурный диапазон: от –20 C до +50 C (при температуре выше +40 C возможна потеря номинальной мощности)
• Встроенные порты: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Коммуникация: Modbus RTU через RS-485
• Габариты: 150×330×164 мм
• Вес: 4,7 кг
• Покрытие печатных плат: класс 3С2 (защита от влаги, пыли, коррозии)
• Встроенный фильтр ЭМС: класс C3, соответствие EN 61800-3

Совместимость и монтаж

Преобразователь частоты 22 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 22 кВт. Для монтажа используйте типоразмер E. Установка допускается в электрощите с соблюдением требований:

• Монтаж «бок-о-бок»: минимальное расстояние между устройствами - 50 мм
• Обеспечьте свободный доступ к передней панели для обслуживания
• Не устанавливайте рядом с источниками тепла или вибраций
• Подключение силовых кабелей - только экранированные, с заземлённым экраном
• LED-панель оператора позволяет настраивать параметры без внешнего контроллера

Безопасность и стандарты

• Соответствует EN 61800-3 (электромагнитная совместимость, класс C3)
• Покрытие плат соответствует EN 60721-3-3, класс 3С2 - повышает долговечность в агрессивной среде
• Имеет функцию «пожарный режим»: при аварийном отключении питания сохраняет работу двигателя для обеспечения вентиляции
• Контроль целостности кабеля двигателя предотвращает риск возгорания при обрыве жил

Преимущества

• Компактный «книжный» форм-фактор экономит место в щитовой
• Встроенный фильтр ЭМС класса C3 исключает необходимость в дополнительных внешних фильтрах
• Покрытие плат класса 3С2 увеличивает срок службы в условиях повышенной влажности и запылённости
• Пожарный режим обеспечивает безопасную работу в критических ситуациях
• Встроенная LED-панель оператора упрощает настройку и диагностику без ПК
• ПО SystemeVAR Tool позволяет провести быстрый ввод в эксплуатацию и удалённую диагностику
• Гарантия 3 года - один из самых длинных сроков в классе

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытых шкафов
• Не предназначена для работы при температуре выше +40 C без потери номинальной мощности
• Недопустимо подключение однофазных двигателей - только трёхфазные
• Отсутствует встроенный тормозной модуль - для торможения нужен внешний тормозной резистор
• Не поддерживает профилируемые протоколы (Profinet, EtherCAT) - только Modbus RTU

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы в HVAC-системах с автоматическим поддержанием давления
• Конвейеры на пищевых производствах с изменяемой скоростью
• Компрессоры в pneumatic-сетях с частичной нагрузкой
• Аварийные системы вентиляции в помещениях с высокими требованиями к безопасности

Практические советы

• При замене старого преобразователя проверьте посадочные габариты - новый имеет размеры 150×330×164 мм
• Для длительной работы при температуре +40…+50 C рекомендуется принудительное охлаждение шкафа
• Настройку начинайте с помощью LED-панели: выберите режим «Автоматический запуск» для насосов/вентиляторов
• Используйте программу SystemeVAR Tool для импорта/экспорта параметров - это ускорит масштабирование проектов
• Проверяйте целостность кабеля двигателя ежеквартально - функция контроля работает только при исправной проводке
• Запрещено переключать фазы на выходе - это вызывает отказ IGBT-модулей
