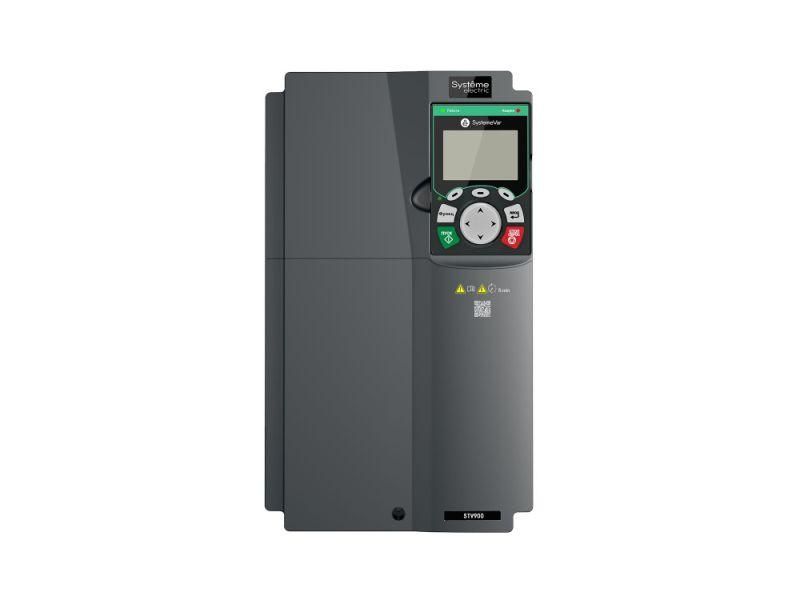

Преобразователь частоты STV900 G-тип: 18.5 кВт (P-тип: 22 кВт) 400В | STV900D18N4 SE APC

Преобразователь частоты STV900 18 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель доступна в двух версиях: G-тип на 18,5 кВт и P-тип на 22 кВт, обе работают от сети 400 В и поддерживают управление в четырёх квадрантах. Артикул stv900d18n4 соответствует G-типу с номинальным током 38 А.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления скоростью и моментом электродвигателей в автоматизированных системах. Подходит для оборудования с переменной нагрузкой: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Благодаря работе в четырёх квадрантах, позволяет реализовать рекуперацию энергии при торможении - экономично и эффективно для циклических процессов.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная мощность двигателя: 18 кВт (по классификации), G-тип - 18,5 кВт, P-тип - 22 кВт
• Номинальный выходной ток: 38 А (G-тип), 45 А (P-тип)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая несущая частота ШИМ: 4 кГц (G-тип), 2 кГц (P-тип)
• Перегрузочная способность (G-тип): 150% × 60 с, 180% × 10 с, 200% × 1 с
• Перегрузочная способность (P-тип): 120% × 60 с
• Степень защиты: IP20 - только для установки внутри шкафа
• Цифровые входы: 6
• Цифровой выход: 1
• Аналоговые входы/выходы: 1 / 1
• Интерфейсы: один порт RS-485 с протоколом Modbus RTU
• Способы задания параметров: ручная настройка, внешние сигналы, через интерфейс
• Допустимое отклонение частоты сети: +-0,05%
• Габариты: 200×208×340,6 мм
• Вес: 8,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных двигателей мощностью до 18,5 кВт (G-тип) и до 22 кВт (P-тип). Для монтажа требуется установка в закрытом электрошкафе с обеспечением минимального зазора вокруг корпуса для теплоотвода. Клеммы для подключения питания и двигателя расположены сверху и снизу - удобны для проводки из шкафа. Подключение сигнальных цепей выполняется через нижнюю часть устройства. Обязательно соблюдайте полярность при подключении цепей постоянного тока и используйте фильтры EMI при чувствительном оборудовании рядом.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3 для промышленного применения. Отсутствие встроенной защиты от перенапряжений требует внешней защиты на входе (например, предохранители или автоматы с характеристикой D). Устройство не предназначено для работы во взрывоопасных средах или вне помещений.

Преимущества

• Поддержка рекуперации энергии - снижает потребление и тепловую нагрузку при торможении
• Высокий уровень управления: 6 цифровых входов + 1 аналоговый позволяют гибко интегрировать в системы автоматизации
• Протокол Modbus упрощает связь с PLC и SCADA-системами
• Жесткая перегрузочная характеристика G-типа - надёжна при кратковременных пиках нагрузки
• Компактные размеры и вес - легко заменить старый преобразователь без переделки шкафа

Ограничения применения

• Степень защиты IP20 исключает использование вне герметичных шкафов - нельзя применять на открытых площадках или в сырых помещениях без дополнительной защиты
• P-тип имеет меньшую перегрузочную способность - не подходит для технологий с частыми импульсными нагрузками
• Несущая частота ШИМ 2 кГц (P-тип) создаёт больше электромагнитных помех - требует качественного экранирования кабелей
• Отсутствие встроенного тормозного резистора - необходимо подключать внешний при активном торможении
• Не работает с однофазными двигателями или сетями ниже 380 В

Примеры использования

• Конвейерная лента с изменяемой скоростью в пищевой промышленности
• Вентиляция в производственном цеху с датчиками CO₂ и температуры
• Насосная станция с давлением по обратной связи
• Лебёдка с функцией опускания груза с рекуперацией энергии
• Обработка металла на фрезерном станке с ЧПУ - точное управление оборотами шпинделя

Практические советы

• Выбирайте G-тип для задач с высокими динамическими нагрузками (частые запуски, торможения); P-тип - для равномерных режимов (например, вентиляция)
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) применяйте выходной дроссель или фильтр dV/dt
• Настройка через интерфейс RS-485 требует правильной терминаторной резистивной цепи на конце шины
• Проверьте посадочные размеры: 200×208 мм - совпадают со многими моделями конкурентов, что упрощает замену
• Не забудьте про обязательное заземление корпуса и экрана силового кабеля
• Для длительной работы при максимальной нагрузке обеспечьте принудительную вентиляцию шкафа
