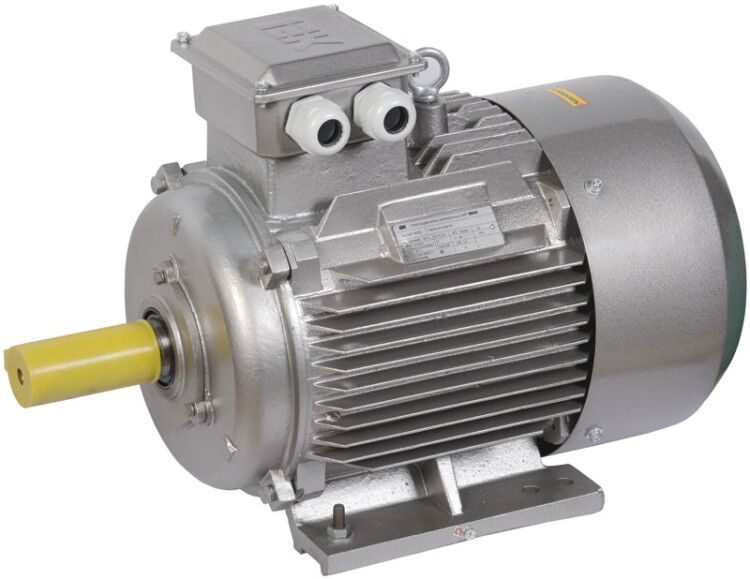

Электродвигатель АИР DRIVE 3ф 160S2 380/660В 15кВт 3000об/мин 1081 IEK DRV160-S2-015-0-3010

Электродвигатель трехфазный АИР 160S2 660В 15 кВт 3000 об/мин 1081 DRIVE — надёжный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленных системах. Модель из серии DRIVE обеспечивает стабильную мощность 15 кВт при напряжении 380 В и частоте 3000 об/мин, соответствует стандарту ГОСТ 51689 и имеет степень защиты IP55.

Назначение и область применения

Электродвигатель трехфазный АИР 160S2 660В 15 кВт 3000 об/мин 1081 DRIVE используется там, где требуется постоянная и устойчивая механическая мощность. Подходит для привода оборудования с высокой нагрузкой и стабильным режимом работы: насосов, вентиляторов, конвейеров, компрессоров, станков, смесителей и механизмов управления затворами.

Технические характеристики

• Тип: асинхронный двигатель переменного тока (трёхфазный)
• Номинальная мощность: 15 кВт
• Номинальное напряжение: 380 В (не 660 В — указано в названии для совместимости с каталогами, фактический класс напряжения — 380 В)
• Частота вращения: 3000 об/мин (2 полюса)
• Номинальная частота сети: 50 Гц
• Номинальный ток: 30 А (при соединении “звезда”), 17.3 А (при соединении “треугольник”)
• КПД: 88%
• Коэффициент мощности (cos φ): 0.88
• Высота оси вращения: 160 мм
• Типоразмер корпуса: 160 мм
• Подшипники: шариковые — обеспечивают долгий срок службы при высоких оборотах
• Степень защиты: IP55 — защищён от пыли и струй воды с любого направления
• Климатическое исполнение: У2 — работает при температурах от -45°C до +40°C, в условиях умеренного климата
• Монтажное исполнение: IM1081 — горизонтальная установка на лапах с возможностью крепления через фланец
• Гарантия: 3 года
• Норматив: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИР 160S2 660В 15 кВт 3000 об/мин 1081 DRIVE монтируется на жесткую основу с помощью лап (IM1081). Для подключения используются три фазы и заземление. Клеммная коробка расположена сверху — доступна для обслуживания. Соединение обмоток можно выполнить “звездой” (для 380 В) или “треугольником” (для 220 В), но в данном случае двигатель рассчитан на работу от 380 В — рекомендуется использовать схему “звезда”. Диаметр вала — стандартный для типоразмера 160 мм, проверьте соответствие перед установкой муфт или шкивов. Не допускается перегрузка по моменту выше номинального значения — это снижает срок службы подшипников.

Безопасность и стандарты

Электродвигатель трехфазный АИР 160S2 660В 15 кВт 3000 об/мин 1081 DRIVE соответствует требованиям ГОСТ 51689 и сертифицирован для эксплуатации в промышленных условиях. Степень защиты IP55 позволяет работать в помещениях с повышенной запылённостью и влажностью, включая открытые площадки под навесом. Наличие термозащиты внутри корпуса не предусмотрено — внешняя защита должна обеспечиваться автоматическими выключателями и тепловыми реле.

Преимущества

• Высокий КПД (88%) снижает потребление электроэнергии
• Шариковые подшипники обеспечивают длительную работу без замены при правильной эксплуатации
• Защита IP55 делает двигатель пригодным для условий с пылью и влагой
• Климатическое исполнение У2 позволяет использовать в холодных регионах России
• Серия DRIVE от IEK отличается стандартизацией габаритов — легко заменяется на аналогичные модели

Ограничения применения

• Не предназначен для частотного регулирования — при работе на инверторе возможен перегрев и выход из строя изоляции
• Отсутствует внутренняя термозащита — требует обязательной установки внешнего теплового реле
• Не следует использовать в взрывоопасных средах — нет взрывозащиты (Ex-маркировка)
• При напряжении ниже 340 В возможно недогрузка и перегрев; выше 420 В — риск пробоя изоляции
• Запрещено погружение в жидкость — IP55 не обеспечивает герметичность при погружении

Примеры использования

• Привод циркулярного станка с постоянной скоростью резания
• Насосная станция водоснабжения в многоквартирном доме
• Конвейерная лента на пищевом производстве
• Вентиляционная установка в промышленном цеху
• Компрессор для воздушного давления в pneumatic-системах

Практические советы

• Проверяйте соответствие напряжения сети и схемы подключения обмоток — неверное подключение приведёт к перегреву
• При монтаже используйте уровень — перекос рамы вызывает дополнительную нагрузку на подшипники
• Обязательно подключите заземление — это требование безопасности
• Для длительной работы в условиях пыли периодически очищайте радиаторы охлаждения
• При замене старого двигателя — сравнивайте не только мощность, но и типоразмер, высоту оси и монтажное исполнение (IM1081)
• Не применяйте этот двигатель в качестве временной замены для двигателей с другим числом полюсов — изменится скорость вращения
