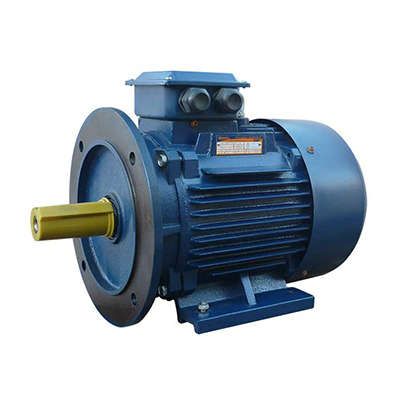

Электродвигатель (5АИ) 160 S2 15,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213570 Элком ОРЛАН

Электродвигатель 5АИ 160 S2 15,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на приводах станков, насосов и конвейеров. Универсальная компоновка с лапами и фланцем позволяет устанавливать его как в горизонтальном, так и в вертикальном положении.

Назначение и область применения

Электродвигатель 5АИ 160 S2 15,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) используется там, где требуется надёжный и долговечный привод с высокой механической мощностью. Подходит для оборудования с непрерывным циклом работы: металлообрабатывающие станки, воздушные компрессоры, питательные ленты, вентиляционные установки и насосы. Работает от трёхфазной сети 380/660 В, 50 Гц. Применяется в промышленных условиях, где важна стабильность и минимальное обслуживание.

Технические характеристики

• Мощность: 15,0 кВт
• Частота вращения: 3000 об./мин. (2-полюсный двигатель)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (возможно подключение звездой или треугольником)
• Частота сети: 50 Гц
• Исполнение: закрытое, защищённое (IP54 по умолчанию, указано в стандартах)
• Способ крепления: комбинированный - лапы + фланец (IM 2001)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 S2 15,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) совместим со всеми механизмами, рассчитанными на двигатели серий А, АИР, 4А, 5А и аналогичные. Крепление осуществляется двумя способами:

• На лапы - через болтовые отверстия в основании, подходит для горизонтальной установки на раму или платформу;
• На фланец - через резьбовое отверстие на задней крышке, обеспечивает жёсткую связь с редуктором, муфтой или насосом.

При монтаже важно соблюдать осевое выравнивание вала и избегать перекосов. Для фланцевого крепления проверьте соответствие посадочного диаметра вала и фланца приводного механизма. Наличие двух типов крепления снижает необходимость замены опорных элементов при модернизации оборудования.

Безопасность и стандарты

Электродвигатель 5АИ 160 S2 15,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) соответствует российским и международным нормам безопасности: ГОСТ 31606-2012 (электромашинная безопасность), ГОСТ Р 52776-2007 (защита от поражения током) и МЭК 60034 (стандарты для двигателей переменного тока). Конструкция исключает доступ к токоведущим частям при работе. Рекомендовано использовать устройство защитного отключения (УЗО) и автоматический выключатель с характеристикой D для защиты от перегрузок и коротких замыканий.

Преимущества

• Универсальное крепление - можно монтировать как на лапы, так и на фланец, что упрощает замену старых двигателей без переделки базы;
• Высокая энергоэффективность благодаря оптимизированной конструкции магнитопровода и обмотки;
• Защита IP54 предотвращает попадание пыли и брызг воды, повышает надёжность в запылённых и влажных средах;
• Совместимость с широким спектром аналогов (АИР, 4А, 5А и др.) - легко найти замену при ремонте;
• Произведён по современным технологиям, соответствует актуальным стандартам качества.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита (Ex);
• Не рекомендуется для кратковременных режимов (S2, S3) без согласования с заводом - возможен перегрев;
• Не работает от однофазной сети - требует трёхфазного питания;
• При температуре окружающей среды выше +40 C необходимо снижать нагрузку или применять принудительное охлаждение;
• Фланцевый вариант требует точного совпадения габаритов с приводом - не все фланцы взаимозаменяемы без адаптера.

Примеры использования

• Привод шнекового питателя на пищевом производстве;
• Насосная станция для подачи воды в систему орошения;
• Горизонтальный вентилятор в цехе с повышенной запылённостью;
• Оборудование для резки металла - сверлильный станок с ЧПУ;
• Конвейерная лента на логистическом участке.

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы;
• При использовании на фланце обязательно затяните крепёж равномерно, чтобы избежать деформации корпуса;
• Для длительной работы в условиях высокой влажности используйте смазку с водостойкими добавками для подшипников;
• При замене старого двигателя - сравните габариты, массу и посадочные размеры вала; модель 5АИ 160 S2 15,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) часто является прямой заменой для АИР160S2;
• Не допускайте попадания воды внутрь клеммной коробки - герметизация не является полностью герметичной.
