Электродвигатель (5АИ) 180 S2 22,0кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213693 Элком ОРЛАН

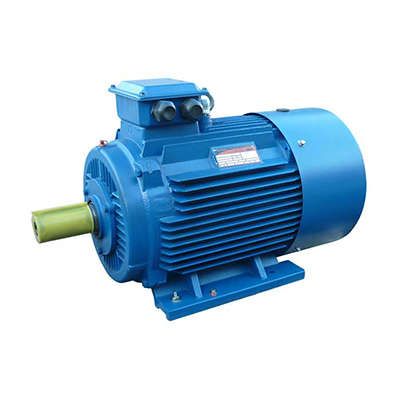

Электродвигатель 5АИ 180 S2 22,0кВт 3000 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Он подходит для насосов, вентиляторов и грузоподъёмного оборудования, обеспечивает высокую надёжность и совместим со стандартными монтажными решениями.

Назначение и область применения

Электродвигатель 5АИ 180 S2 22,0кВт 3000 об./мин. IM 1001 (лапы) предназначен для длительной работы в стационарных установках, где требуется устойчивый крутящий момент и высокий КПД. Применяется в системах с постоянной нагрузкой: промышленные насосы, вентиляционные установки, конвейеры, лебёдки, компрессоры и другое грузоподъёмное оборудование. Подходит для замены двигателей серий А, АИР, 4А, 5А и аналогичных моделей.

Технические характеристики

• Мощность: 22 кВт
• Напряжение: 380/660 В - возможность подключения звездой или треугольником
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 3000 об/мин (2 полюса)
• Высота оси вращения: 180 мм
• Ток: 41 А при 380 В
• КПД: 90,5%
• Коэффициент мощности: 0,9
• Исполнение: B3 - монтаж на лапах
• Монтажное исполнение: IM1001 - горизонтальная установка на лапах с двумя торцевыми опорами
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C
• Режим работы: S1 - непрерывный
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 180 S2 22,0кВт 3000 об./мин. IM 1001 (лапы) имеет стандартную посадку по валу - диаметр вала соответствует типовым муфтам и шкивам. Лапы выполнены по ГОСТ, что позволяет легко крепить его к раме или основанию без адаптеров. Для подключения используйте кабель с медными жилами, сечением не менее 10 мм2. Обязательно проверьте соответствие напряжения питания: при 380 В - соединение “треугольник”, при 660 В - “звезда”. Наличие двух лап и двух торцевых опор обеспечивает устойчивость при вибрациях.

Безопасность и стандарты

Двигатель соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Защита IP55 предотвращает попадание пыли внутрь корпуса и повреждение от брызг воды, что делает его безопасным для использования в условиях повышенной влажности, пыли или на открытых площадках. Конструкция исключает самовозгорание при перегреве благодаря термозащите, предусмотренной в обмотке. Соответствует требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокий КПД - снижает энергопотребление и тепловыделение
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Закрытая конструкция - долгий срок службы без обслуживания
• Взаимозаменяемость с популярными сериями - можно заменить старый двигатель без переделки монтажа
• Поддержка частотного регулирования - возможна доработка для управления скоростью через преобразователь частоты

Ограничения применения

Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита. Не рекомендован для частых пусков с большой инерцией без дополнительного контроля тока. Не следует использовать при температурах ниже -45C или выше +40C - риск выхода из строя изоляции. Отказ от правильного подключения фаз (например, при неверном порядке) вызывает реверс вращения и возможное повреждение механизма.

Примеры использования

• Циркуляционный насос в системе отопления промышленного цеха
• Вентилятор вытяжной системы на пищевом производстве
• Лебёдка для перемещения контейнеров на складе
• Компрессор воздуха в автосервисе
• Конвейерная лента на заводе по сборке

Практические советы

• Перед запуском проверьте, чтобы вентилятор охлаждения был свободен от пыли - особенно важно при работе в пыльных помещениях
• При использовании с частотным преобразователем убедитесь, что двигатель доработан - указано в доп. информации
• При замене двигателя сверьте размеры лап и посадочные места - даже один миллиметр расхождения может потребовать подкладок
• Для длительной работы в условиях вибраций используйте виброизолирующие прокладки под лапы
• Обязательно проводите первичную диагностику после монтажа: проверьте нагрев, уровень шума и отсутствие люфта вала
