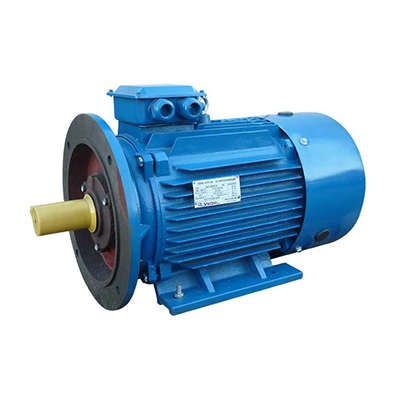

Электродвигатель (5АИ) 180 S4 22,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213696 Элком ОРЛАН

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) от бренда Элком - это универсальный асинхронный двигатель с короткозамкнутым ротором, подходящий для постоянной нагрузки на промышленном оборудовании. Он сочетает в себе крепление лапами и фланцевый вывод, что упрощает установку в различных системах.

Назначение и область применения

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) предназначен для длительной работы в стационарных условиях при постоянной механической нагрузке. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования, работающего в цикле S1 (непрерывная нагрузка). Универсальная конструкция позволяет использовать его там, где требуется гибкий способ крепления - как на опорах, так и через фланец к редуктору или муфте.

Технические характеристики

• Мощность: 22,0 кВт
• Частота вращения: 1500 об/мин (при 50 Гц)
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Режим работы: S1 (продолжительный)
• Напряжение питания: до 660 В переменного тока
• Частота сети: 50 Гц
• Исполнение: закрытое (защита от внешних воздействий)
• Способ крепления: комбинированный - лапы + фланец (IM 2001)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) совместим со всеми механизмами, рассчитанными на двигатели серий А, АИР, 4А, 5А и аналогичными. Крепление выполняется двумя способами:

• На лапах - через болтовые отверстия в основании, подходит для установки на раму или платформу;
• Фланцевое - через резьбовое отверстие на задней крышке, используется для прямого соединения с редуктором, насосом или другой машиной.

При монтаже важно соблюдать осевую выноску и параллельность валов. Для фланцевого крепления проверьте соответствие размеров фланца (DIN 42673 / ISO 1401) и посадочного диаметра вала. Напряжение подключается согласно схеме звезда/треугольник, указанной на шильдике двигателя.

Безопасность и стандарты

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) соответствует российским и международным нормам безопасности: ГОСТ 31606-2012 (электромашинные устройства), ГОСТ Р 52776-2007 (техника безопасности) и МЭК 60034 (стандарт IEC). Конструкция обеспечивает изолированную защиту от попадания пыли и влаги, однако не является взрывозащищённой. Применяйте в помещениях с контролируемой средой, без агрессивных химических веществ и высокой запылённости.

Преимущества

• Гибкая система крепления - можно монтировать как на лапы, так и на фланец, без замены модели;
• Высокая надёжность за счёт закрытого исполнения и стандартизированной сборки;
• Взаимозаменяемость с популярными моделями (АИР, 4А, 5А) - легко заменить старый двигатель;
• Поддержка напряжений до 660 В - удобен для трёхфазных сетей с повышенным уровнем напряжения;
• Произведён в соответствии с современными стандартами - снижает риск отказов и повышает срок службы.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита;
• Не рекомендован для частых пусков или перегрузок - рассчитан на непрерывный режим S1;
• Не работает от однофазной сети - требует трёхфазного питания 380/660 В;
• Не имеет встроенной термозащиты - необходимо подключение внешнего теплового реле;
• Закрытое исполнение не гарантирует герметичность - не подходит для постоянного контакта с водой или маслом.

Примеры использования

• Привод циркулярного станка с постоянной скоростью резания;
• Насосная установка для подачи воды в систему орошения;
• Конвейерная лента на пищевом производстве;
• Вентиляционный агрегат в промышленном помещении;
• Компрессор для воздушной системы в цехе.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение в противоположную сторону;
• При использовании фланцевого крепления используйте регулируемые прокладки для точной центровки вала;
• Обязательно установите тепловое реле или частотный преобразователь для защиты от перегрева;
• При замене старого двигателя сверьте габариты, массу и тип крепления - даже одинаковые мощности могут отличаться по размерам;
• Для долгой службы периодически смазывайте подшипники (по графику обслуживания, указанному в документации завода-изготовителя).
