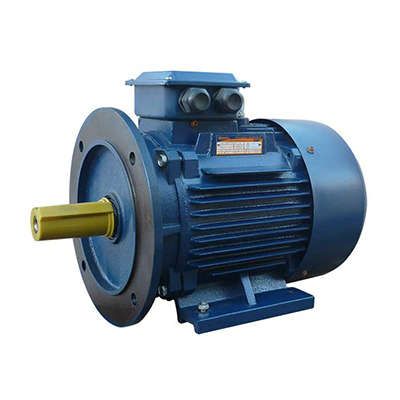

Электродвигатель (5АИ) 160 S4 15,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213689 Элком ОРЛАН

Электродвигатель 5АИ 160 S4 15,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Монтажное исполнение B35 позволяет устанавливать его как на лапах, так и на фланце, что повышает универсальность.

Назначение и область применения

Электродвигатель 5АИ 160 S4 15,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) используется в промышленных системах, где требуется надёжная и длительная работа без перерывов. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с постоянной нагрузкой. Применяется в цехах, на предприятиях пищевой, химической, металлургической и коммунальной отраслей.

Технические характеристики

• Мощность: 15 кВт
• Напряжение: 380/660 В - работает в обоих схемах соединения обмоток (звезда/треугольник)
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин (4 полюса)
• Ток: 30,1 А при 380 В
• КПД: 89%
• Коэффициент мощности: 0,85
• Высота оси вращения: 160 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - комбинированное крепление: лапы + фланец
• Монтажное исполнение: IM2001 - соответствует международному стандарту IEC
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от –45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 160 S4 15,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) совместим с большинством промышленных механизмов, использующих двигатели серий А, АИР, 4А, 5А и аналогичных. Крепление выполнено по типу B35: есть четыре монтажных лапы и фланцевый выход вала для прямого соединения с редуктором или насосом. Диаметр вала - стандартный для этой рамы, посадочные размеры соответствуют ГОСТ 31606-2012. Для установки необходимо проверить соответствие посадочных отверстий и высоты оси (160 мм) на опорной плите.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Конструкция исключает доступ к токоведущим частям при нормальной эксплуатации. Соответствует требованиям безопасности для электрооборудования в промышленных зонах.

Преимущества

• Комбинированный монтаж (лапы + фланец) даёт гибкость в установке - можно использовать как на основании, так и на приводном устройстве
• Высокий КПД (89%) снижает энергопотребление и тепловую нагрузку
• Защита IP55 позволяет применять в сложных средах - на открытых площадках, в цехах с мойкой оборудования
• Широкий диапазон рабочих температур (–45…+40 C) расширяет возможности использования в холодных регионах
• Поддерживается возможность доработки для частотного регулирования - при необходимости можно адаптировать под ЧРП

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2/S3) - при превышении времени работы возможен перегрев
• Не рекомендуется к использованию в взрывоопасных зонах - отсутствует взрывозащита
• При питании от сети ниже 380 В или выше 660 В возможны снижение момента и перегрузка
• Для работы с частотным преобразователем требуются дополнительные модификации - базовая версия не имеет встроенной защиты от высокочастотных импульсов

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры в пищевой и фармацевтической промышленности
• Мешалки и смесители в химических реакторах

Практические советы

• При монтаже на фланец обязательно проверьте соосность вала с приводимым механизмом - даже малый перекос вызывает вибрацию и быстрый износ подшипников
• Для питания от 380 В используйте соединение “треугольник”, от 660 В - “звезда” - неверное подключение приведёт к выходу из строя
• Обязательно проверьте наличие заземления - двигатель класса защиты IP55 требует надёжного контура заземления
• Если планируете использовать с частотным преобразователем - согласуйте доработку с поставщиком заранее; стандартная модель не имеет термостатов и фильтров для ЧРП
• При работе в условиях низких температур перед запуском проверьте состояние смазки в подшипниках - она должна сохранять текучесть
