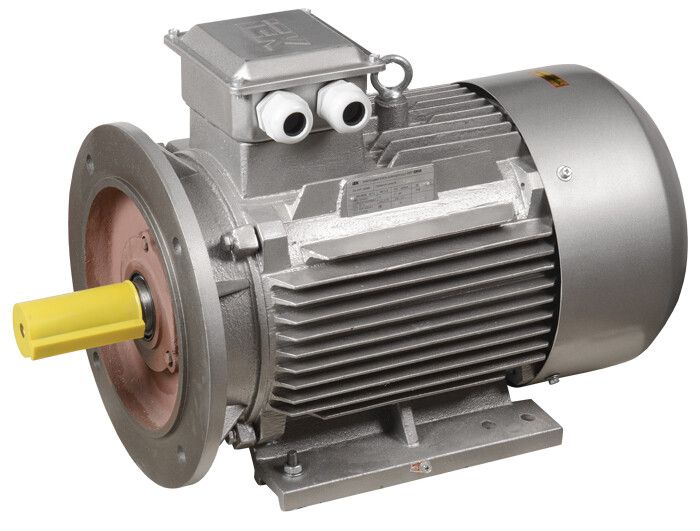

Электродвигатель АИР DRIVE 3ф 160S4 380/660В 15кВт 1500об/мин 2081 IEK DRV160-S4-015-0-1520

Электродвигатель трехфазный АИР 160S4 660В 15кВт 1500об/мин - надёжный асинхронный двигатель от IEK (ИЭК) с мощностью 15 кВт, предназначенный для постоянной работы на промышленном оборудовании. Артикул drv160-s4-015-0-1520 соответствует сериям DRIVE и ONI, обеспечивает устойчивую работу в условиях повышенной запылённости и перепадов температур.

Назначение и область применения

Электродвигатель трехфазный АИР 160S4 660В 15кВт 1500об/мин используется там, где требуется стабильная механическая мощность при частоте вращения 1500 об/мин. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков и механизмов управления затворами. Применяется в обрабатывающей, добывающей промышленности, ЖКХ, энергетике и транспорте.

Технические характеристики

• Мощность: 15 кВт - способен передавать значительную нагрузку без перегрева
• Напряжение: 380 В (номинальное); указано также 660 В - возможно подключение по схеме “звезда” на 380 В или “треугольник” на 660 В
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению (4 полюса)
• Тип: Асинхронный двигатель переменного тока - простой в обслуживании, долговечный
• КПД: 0.89 - высокий уровень преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0.84 - требует компенсации реактивной мощности в крупных системах
• Номинальный ток: 29 А (при соединении “треугольник”) / 16.8 А (при “звезде”) - важно при выборе автоматических выключателей и контакторов
• Высота оси вращения: 160 мм - определяет габариты установки и тип фланца
• Типоразмер: 160 мм - совпадает с высотой оси, указывает на класс двигателя
• Подшипники: шариковые - обеспечивают длительный срок службы при равномерной нагрузке
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - рассчитан на умеренный климат, работает при температурах от -45C до +40C
• Монтажное исполнение: IM2081 - горизонтальная установка с двумя лапами и отверстиями для крепления
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 160S4 660В 15кВт 1500об/мин имеет стандартное крепление IM2081 - два крепёжных лапы с отверстиями под болты M12. Высота оси 160 мм позволяет использовать стандартные опоры и муфтовые соединения. Для подключения используйте трёхфазную сеть 380 В +-10%. При подключении “звездой” - ток 16.8 А, при “треугольником” - 29 А; выбирайте схему в зависимости от сети. Кабель питания рекомендуется брать с медными жилами сечением не менее 6 мм2. Монтаж выполняйте на ровной, жестко закреплённой поверхности, исключающей вибрацию.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для эксплуатации в помещениях с пылью, влагой и возможными брызгами. Защита от перегрузки и короткого замыкания должна обеспечиваться внешними устройствами - тепловыми реле, автоматическими выключателями. Не допускается работа при температуре выше +40C или ниже -45C - это может повлиять на изоляцию и смазку подшипников.

Преимущества

• Высокий КПД (0.89) снижает потребление электроэнергии
• IP55 - возможность установки в сложных условиях без дополнительной оболочки
• Шариковые подшипники - меньше шума, меньший износ, продлевают срок службы
• Климатическое исполнение У2 - работоспособен в суровых зимних условиях
• Гарантия 3 года - уверенность в качестве производства IEK (ИЭК)
• Совместим с большинством частотных преобразователей и пускателей

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex)
• Не следует использовать в средах с агрессивными химикатами - корпус не герметичен полностью
• При работе в режиме частого пуска/останова возможен перегрев - нужна система контроля температуры
• Напряжение 660 В указано для схемы “треугольник”, но в РФ чаще применяется 380 В - проверьте правильность подключения
• Не подходит для вертикального монтажа - монтажное исполнение IM2081 предполагает только горизонтальную установку

Примеры использования

• Насосная станция водоснабжения - привод циркуляционного насоса
• Конвейер на пищевом заводе - движение ленты с продукцией
• Вентиляционная установка в производственном цеху - обеспечение воздухообмена
• Станок с ЧПУ - привод главного шпинделя
• Затвор на трубопроводе - управление потоком жидкости
• Компрессор для воздушной системы - подача сжатого воздуха

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызовет вращение в противоположную сторону
• При подключении через частотный преобразователь убедитесь, что он рассчитан на ток 29 А и мощность 15 кВт
• Обязательно контролируйте температуру корпуса - при нагреве свыше 80C проверьте вентиляцию и нагрузку
• Проверяйте момент затяжки крепёжных болтов каждые 500–1000 часов работы - ослабление вызывает вибрацию
• Для двигателей с высокой продолжительностью работы (S1) рекомендовано ежегодное обслуживание: смазка подшипников, проверка изоляции
• При замене старого двигателя - сравните посадочные размеры: высота оси 160 мм, длина вала, диаметр вала (не указан, уточните в паспорте)
