Электродвигатель (5АИ) 180 S4 22,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213695 Элком ОРЛАН

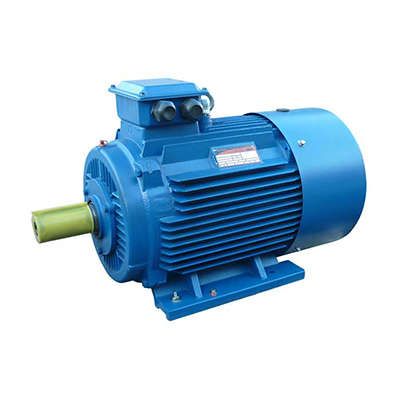

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 1001 (лапы) от ЭЛКОМ - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Его компактная лаповая конструкция и степень защиты IP55 обеспечивают надёжную работу в условиях производства.

Назначение и область применения

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 1001 (лапы) используется там, где требуется стабильная мощность и длительная работа без перерывов. Подходит для привода насосов, вентиляционных установок, конвейеров, лебёдок и другого оборудования с умеренной нагрузкой. Применяется в цехах, на предприятиях пищевой, химической и металлургической промышленности.

Технические характеристики

• Мощность: 22 кВт - обеспечивает достаточную силу для средних и крупных механизмов
• Напряжение: 380/660 В - можно подключить по схеме «звезда» или «треугольник» в зависимости от сети
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Число фаз: 3 - требует трёхфазного питания
• Частота вращения: 1500 об./мин - соответствует четырёхполюсному исполнению
• Количество полюсов: 4 - определяет скорость вращения при частоте 50 Гц
• Высота оси вращения: 180 мм - стандартный размер для монтажа на рамы и основания
• КПД: 91 % - высокий показатель энергоэффективности
• Коэффициент мощности: 0.85 - позволяет использовать менее мощные кабели и автоматические выключатели
• Номинальный ток: 43,2 А - необходим для выбора контакторов и тепловых реле
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - лаповое крепление, без фланца
• Монтажное исполнение: IM1001 - аналогично B3, указывает на тип крепления через лапы
• Климатическое исполнение: У2 - работает при температуре от -45 C до +40 C, в помещениях с умеренным уровнем влажности
• Режим работы: S1 - непрерывный, без перегрева при нагрузке

Совместимость и монтаж

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 1001 (лапы) совместим со всеми устройствами, которые используют двигатели серии 5АИ, АИР, 4А и аналогичные. Для монтажа необходимо:

• Закрепить двигатель на прочной плите или раме с помощью болтов через четыре лапы
• Обеспечить посадочный диаметр вала - стандартный, без шпоночного паза в базовой версии (при необходимости заказывается доработка)
• Подключить три фазы и заземление согласно схеме, указанной на бирке двигателя
• Не допускать перекоса при установке - это снижает срок службы подшипников

Длина вала и её диаметр не указаны в характеристиках - перед монтажом проверьте данные в паспорте устройства или запросите у производителя.

Безопасность и стандарты

Электродвигатель 5АИ 180 S4 22,0кВт 1500 об./мин. IM 1001 (лапы) соответствует ГОСТ Р 51689-2000, ГОСТ 31606-2012 и МЭК 60034. Стандарт IP55 гарантирует безопасную эксплуатацию в запылённых и влажных помещениях. Климатическое исполнение У2 позволяет применять его в неотапливаемых цехах зимой. Соответствие нормам снижает риск аварий и повышает соответствие требованиям промышленной безопасности.

Преимущества

• Высокий КПД - экономия электроэнергии при длительной работе
• Защита IP55 - устойчивость к пыли и брызгам воды, продлевает срок службы
• Широкий диапазон температур - работает даже в холодных складских помещениях
• Универсальность - взаимозаменяем с популярными моделями АИР, 4А, 5А и другими
• Простота замены - стандартные габариты позволяют менять двигатель без изменения основания

Ограничения применения

• Не предназначен для частого пуска - частые включения/выключения снижают срок службы обмотки
• Не имеет встроенного термозащитного элемента - рекомендуется использовать внешние тепловые реле
• Не поддерживает частотное управление в базовой комплектации - для этого нужна доработка (указана в доп. информации)
• Не следует использовать во взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на работу выше +40 C - при повышенных температурах возможен перегрев

Примеры использования

• Привод циркуляционного насоса в системе отопления
• Вентилятор охлаждения печи в металлообработке
• Лебёдка для перемещения материалов на складе
• Конвейерная лента на пищевом производстве
• Центробежный воздушный компрессор

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызовет вращение в противоположную сторону
• При использовании в условиях повышенной запылённости периодически очищайте радиаторы охлаждения
• Для долгой службы смазывайте подшипники каждые 2–3 тысячи часов работы - уточните интервал в паспорте
• Если требуется частотное регулирование - сообщите при заказе; двигатель можно доработать под частотный преобразователь
• При замене старого двигателя сверьте габариты, массу и способ крепления - хотя серия универсальная, есть различия между модификациями
