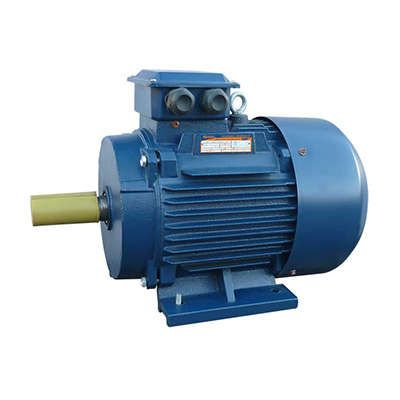

Электродвигатель (5АИ) 160 М4 18,5кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213698 Элком ОРЛАН

Электродвигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM 1001 - трёхфазный асинхронный двигатель общего назначения с короткозамкнутым ротором, предназначенный для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Произведён брендом Элком, соответствует стандартам ГОСТ и имеет монтажное исполнение IM1001.

Назначение и область применения

Электродвигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM1001 предназначен для длительной работы в промышленных системах с постоянной механической нагрузкой. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования, требующего надёжного и устойчивого крутящего момента. Может использоваться в условиях средней влажности и перепадов температур.

Технические характеристики

• Мощность: 18,5 кВт
• Напряжение: 660 В (трёхфазное, переменный ток)
• Частота сети: 50 Гц
• Частота вращения: 1500 об/мин
• Количество фаз: 3
• Количество полюсов: 4
• Высота оси вращения: 160 мм
• Номинальный ток: 36 А
• КПД: 90,5%
• Коэффициент мощности (cos φ): 0,86
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - горизонтальное крепление на опорных лапах
• Монтажное исполнение: IM1001 - аналогично B3, с возможностью установки на жесткую основу
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM1001 совместим со стандартными муфтами, ремёнными передачами и редукторами, имеющими посадочные размеры по ГОСТ. Крепится на четыре болта через лапы (исполнение B3). Диаметр вала - 48 мм, длина выходного участка - 110 мм. Для подключения используйте кабель с медными жилами, рассчитанный на 36 А и класс изоляции H. Обязательно проверьте соответствие фланца и вала приводному механизму.

Безопасность и стандарты

Производство двигателя выполнено в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Степень защиты IP55 обеспечивает безопасную работу в запылённых и влажных помещениях. Наличие термозащиты не предусмотрено - рекомендуется использовать внешние тепловые реле или частотные преобразователи с функцией защиты от перегрева.

Преимущества

• Высокий КПД - 90,5%, что снижает энергопотребление и себестоимость эксплуатации
• Закрытый корпус с IP55 - устойчив к пыли и брызгам воды, подходит для цехов и открытых площадок
• Широкий диапазон рабочих температур - позволяет применять в холодных регионах и неотапливаемых зонах
• Взаимозаменяемость с сериями А, АИР, 4А, 5А - легко заменить старый двигатель без изменения креплений
• Поддержка доработки для частотного регулирования - можно адаптировать под системы автоматического управления

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не допускается погружение в жидкости - IP55 не гарантирует герметичность при полном погружении
• Требуется внешняя защита от перегрузок - внутренних термореле нет
• При работе ниже -45 C или выше +40 C возможны отказы изоляции и смазки
• Не используется в сетях с частотой отличной от 50 Гц без перерасчёта параметров

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производственных линиях
• Конвейеры в пищевой, химической и металлургической промышленности
• Компрессоры для воздушных систем

Практические советы

• При замене старого двигателя сверьте высоту оси (160 мм), длину вала и тип крепления - они должны точно совпадать
• Для частотного управления выбирайте преобразователь с выходной мощностью не менее 22 кВт - запас по мощности необходим
• Обязательно выставите токовую защиту на 36–40 А - превышение вызывает перегрев обмоток
• Проверяйте затяжку крепёжных болтов после первых 10 часов работы - вибрация может ослабить соединения
• При монтаже в сырых местах используйте антикоррозийные прокладки и контролируйте уровень влаги в помещении
• Двигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM1001 от Элком - надёжный вариант для замены устаревших моделей АИР и 4А
