Электродвигатель (5АИ) 160 М4 18,5кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213699 Элком ОРЛАН

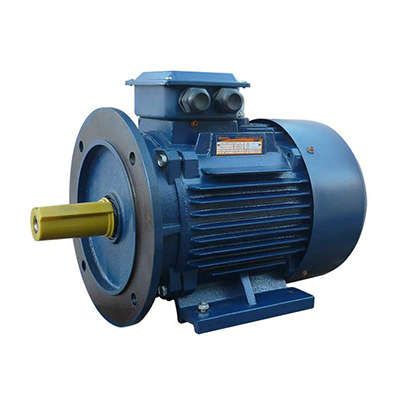

Электродвигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM 2001 (комбинированное крепление лапы+фланец) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на длительную работу в промышленных условиях. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213699 соответствует стандартизированному исполнению B35.

Назначение и область применения

Электродвигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM 2001 предназначен для привода механизмов, работающих в постоянном режиме S1. Он используется там, где требуется надёжность, устойчивость к перегрузкам и совместимость со стандартными системами управления. Применяется в насосных станциях, вентиляционных установках, конвейерах, лебёдках и другом грузоподъёмном оборудовании. Универсальность исполнения позволяет заменить двигатели серий А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 18,5 кВт
• Напряжение: 380/660 В - возможность подключения звездой или треугольником
• Частота сети: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин (4 полюса)
• Ток: 36 А при 380 В
• КПД: 90,5%
• Коэффициент мощности: 0,86
• Высота оси вращения: 160 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Исполнение по монтажу: IM2001 - комбинированное крепление: лапы и фланец
• Нормативный документ: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 М4 18,5 кВт 1500 об/мин IM 2001 имеет универсальное крепление - лапы для установки на основание и фланец для прямого соединения с насосом или редуктором. Это исключает необходимость в дополнительных переходниках. Посадочные размеры соответствуют ГОСТ, что обеспечивает взаимозаменяемость с двигателями других производителей. Для монтажа используйте болты M12 для лап и центрирующее кольцо на фланце. Кабельный вход - через боковой вывод, с возможностью поворота на 90°. Обязательно проверьте соответствие диаметра вала и типа шпонки перед установкой.

Безопасность и стандарты

Двигатель выполнен в соответствии с международными нормами IEC 60034 и российскими ГОСТ 31606-2012, ГОСТ Р 51689-2000. Степень защиты IP55 гарантирует безопасную работу в запылённых и влажных средах. Конструкция исключает самовозгорание при нормальных нагрузках. Температурный класс изоляции - F, что допускает кратковременные перегревы выше номинала. Соответствует требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокий КПД - снижает энергопотребление и тепловую нагрузку
• Комбинированное крепление (лапы + фланец) - удобство монтажа и широкая совместимость
• Широкий диапазон температур - можно использовать в холодных регионах и на открытых площадках
• Поддержка частотного регулирования - возможно модифицировать для работы с ЧРП без замены корпуса
• Закрытый исполнение - долгий срок службы в агрессивной среде

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рекомендован для частого пуска/останова - оптимизирован для длительного режима S1
• При напряжении ниже 340 В возможен перегрев и снижение крутящего момента
• Фланцевое крепление требует точного выравнивания с приводным устройством - допуск соосности ≤ 0,1 мм
• Не подходит для работы в средах с высокой коррозионной активностью (например, морская вода, хлор) без дополнительной защиты

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы приточно-вытяжных установок в производственных помещениях
• Лебёдки и подъёмники на складах и заводах
• Конвейеры пищевой и химической промышленности
• Оборудование для переработки материалов - дробилки, смесители

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”
• Перед первым запуском проверьте вращение вала - при необходимости поменяйте местами любые две фазы
• Для частотного регулирования согласуйте доработку с производителем - потребуется усиленная изоляция и вентиляция
• Проверяйте затяжку крепёжных болтов каждые 500 часов работы - особенно при вибрационных нагрузках
• При работе в условиях повышенной влажности применяйте термостойкий герметик на кабельных вводах
• Не забывайте про ежегодную диагностику подшипников - смазка должна быть чистой и в нужном количестве
