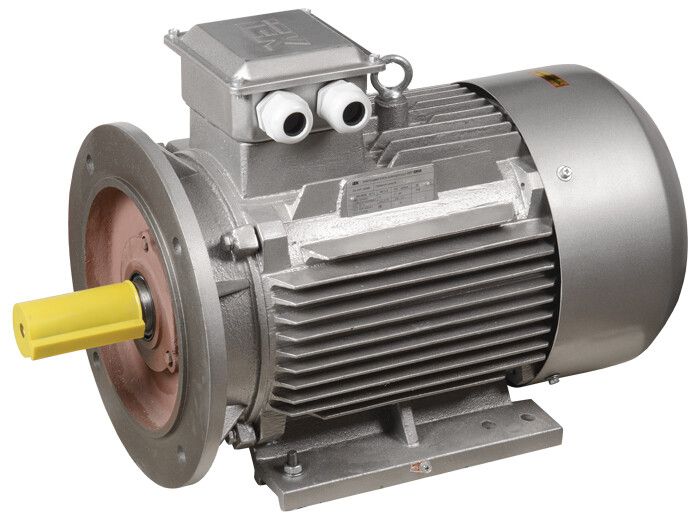

Электродвигатель АИР DRIVE 3ф 160M4 380/660В 18.5кВт 1500об/мин 2081 IEK DRV160-M4-018-5-1520

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 2081 DRIVE — надёжный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленных системах. Модель из серии DRIVE обеспечивает стабильную мощность 18,5 кВт при напряжении 380 В и частоте 1500 об/мин, соответствует ГОСТ 51689 и имеет степень защиты IP55.

Назначение и область применения

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 2081 DRIVE используется там, где требуется длительная и устойчивая работа при высокой нагрузке. Он применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях, затворах и других устройствах с механической передачей. Подходит для условий обрабатывающей, добывающей промышленности, ЖКХ и энергетики.

Технические характеристики

• Мощность: 18,5 кВт — способен преобразовать электрическую энергию в механическую с высокой эффективностью
• Напряжение: 380 В — рассчитан на трёхфазную сеть промышленного типа; указание “660 В” в названии — это напряжение при соединении обмоток звездой, при треугольнике работает на 380 В
• Частота вращения: 1500 об/мин — соответствует четырёхполюсному двигателю при частоте сети 50 Гц
• Количество фаз: 3 — требует подключения к трёхфазной сети
• Тип тока: Переменный (AC)
• КПД: 0,9 — высокий уровень преобразования энергии, снижает потери и расход электроэнергии
• Коэффициент мощности: 0,84 — показывает эффективность использования активной мощности
• Номинальный ток: 35 А (при Δ) / 20,2 А (при Y) — зависит от схемы подключения обмоток
• Высота оси вращения: 160 мм — определяет габариты и совместимость с опорными конструкциями
• Типоразмер: 160 мм — соответствует стандартным рамам для установки
• Подшипники: шариковые — обеспечивают долгий срок службы при равномерной нагрузке
• Степень защиты: IP55 — защищён от пыли и струй воды, подходит для помещений с повышенной влажностью и запылённостью
• Климатическое исполнение: У2 — предназначен для умеренного климата, эксплуатация при температурах от -45°C до +40°C
• Монтажное исполнение: IM2081 — горизонтальная установка с двумя лапами и фланцевым креплением
• Гарантия: 36 месяцев
• Норматив: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 2081 DRIVE имеет монтажное исполнение IM2081 — значит, он крепится на лапах и может дополнительно фланцеваться. Для правильной установки необходимо:

• Обеспечить жёсткую основу с точностью посадки по оси вращения ±0,1 мм
• Учесть посадочные размеры: диаметр вала — 48 мм, длина вала — 110 мм
• Выбирать муфты и ременные передачи с учётом момента инерции и крутящего момента двигателя
• Подключать через контактор и тепловое реле — особенно важно при частых пусках
• При подключении к сети 380 В использовать схему “треугольник”, при 660 В — “звезда”. Напряжение 660 В в названии — это внутренняя спецификация, не требует изменения внешнего питания

Безопасность и стандарты

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 2081 DRIVE сертифицирован по ГОСТ 51689, что гарантирует соответствие требованиям безопасности и надёжности для промышленного оборудования. Степень защиты IP55 позволяет работать в условиях пыли и влаги, исключая риск замыканий. Климатическое исполнение У2 допускает работу в неотапливаемых помещениях при низких температурах, но не рекомендовано для открытых площадок без защиты от атмосферных осадков.

Преимущества

• Высокий КПД (0,9) снижает потребление электроэнергии и себестоимость производства
• IP55 — возможность эксплуатации в сложных средах без дополнительной оболочки
• Шариковые подшипники — меньше обслуживания, больший срок службы по сравнению с роликовыми
• Гарантия 3 года — подтверждение качества сборки и материалов
• Совместимость с большинством промышленных частотных преобразователей и автоматических систем управления

Ограничения применения

• Не предназначен для взрывоопасных зон — отсутствует взрывозащита Ex
• Не следует использовать при температурах ниже -45°C или выше +40°C — возможна потеря герметичности и выход из строя изоляции
• Запрещено подключение к однофазной сети — двигатель не запустится и перегреется
• Не рекомендуется для частых пусков более 6–8 раз в час — повышается нагрев обмоток и риск пробоя изоляции
• Фланец в исполнении IM2081 не является основным креплением — при значительных радиальных нагрузках необходима дополнительная опора

Примеры использования

• Насосная станция водоснабжения — постоянная работа с перепадами давления
• Ленточный конвейер на заводе по переработке металла — выдерживает длительные циклы
• Вентиляционная система в цеху — устойчив к пыли благодаря IP55
• Центробежный компрессор в пищевой промышленности — сочетание надёжности и чистоты корпуса
• Станок с ЧПУ — точное управление скоростью при работе с частотным преобразователем

Практические советы

• Перед первым запуском проверьте направление вращения — при необходимости поменяйте местами любые две фазы
• Проверяйте момент затяжки болтов крепления каждые 500 часов работы — вибрация может ослабить соединения
• При эксплуатации в холоде (ниже 0°C) перед запуском прогрейте двигатель в течение 10–15 минут
• Для продления срока службы используйте регулярную смазку подшипников — интервал 2000–4000 часов в зависимости от нагрузки
• При использовании с частотным преобразователем убедитесь, что он поддерживает тип двигателя AИР и не создаёт импульсных перенапряжений
• Не закрывайте кожух двигателя — даже при IP55 нужна естественная вентиляция для отвода тепла
