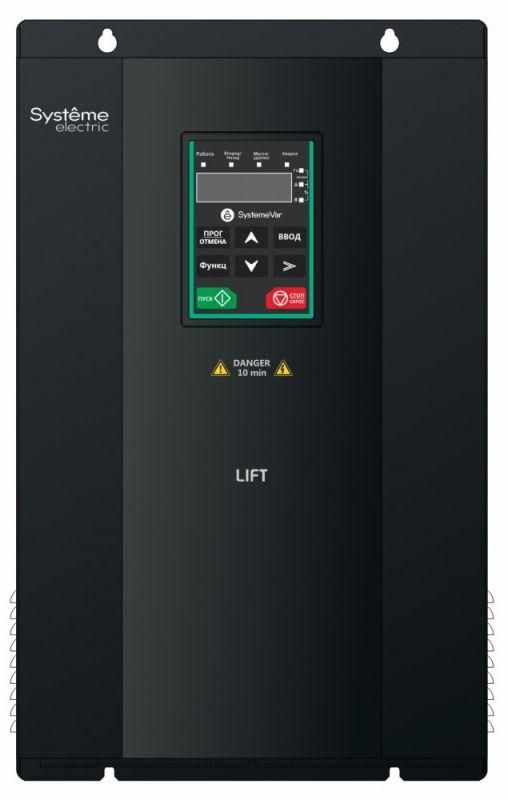

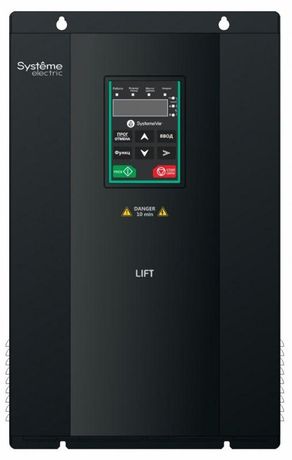

Преобразователь частоты STV900L 18 кВт 400В. Лифт - STV900D18N4L APC

Преобразователь частоты STV900L от Systeme Electric - устройство для точного управления скоростью двигателя лифтовых установок на базе трёхфазной сети 380–440 В. Мощность 18,5 кВт обеспечивает надёжную работу даже при высоких динамических нагрузках, а специальная настройка под тип G делает STV900L оптимальным решением для вертикального транспорта.

Назначение и область применения

STV900L предназначен исключительно для управления асинхронными двигателями лифтов. Он обеспечивает плавный запуск, точную остановку и стабильную скорость движения кабины, снижая механический износ и повышая комфорт пассажиров. Подходит для грузовых и пассажирских лифтов с номинальной мощностью до 18,5 кВт. Не применяется для насосов, вентиляторов или конвейеров - его алгоритмы оптимизированы под вертикальное перемещение с постоянным моментом.

Технические характеристики

• Номинальная мощность: 18,5 кВт (G-тип - специально для лифтов)
• Перегрузочная способность: 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Номинальный входной ток: 38 А
• Питающее напряжение: 3 фазы, 380 В (−15%) … 440 В (+10%)
• Частота ШИМ: 4 кГц - баланс между эффективностью и уровнем шума
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 290 × 220 × 470 мм
• Вес: 20,3 кг

Совместимость и монтаж

STV900L совместим с трёхфазными асинхронными двигателями 380/400 В, соответствующими по мощности и току. Для подключения требуются силовые кабели сечением не менее 10 мм2 (медь) и соблюдение правил заземления. Устройство устанавливается в закрытом щите с принудительной вентиляцией - IP20 не допускает эксплуатацию в открытом виде. Клеммы для питания, двигателя и управления расположены снизу и справа; доступ к ним возможен после снятия передней крышки. Обязательна проверка полярности и фазировки перед первым запуском.

Безопасность и стандарты

STV900L соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 60204-1 (безопасность машин). Встроена функция аварийной остановки по сигналу внешнего контакта. Отсутствует встроенная функция безопасности SIL - для полноценного лифтового контура требуется внешнее реле безопасности и цепь контроля тормоза.

Преимущества

• Высокая перегрузочная способность - выдерживает кратковременные пики при старте и торможении лифта
• Устойчивый режим работы при колебаниях напряжения +-15%
• Оптимизированные алгоритмы для лифтовой динамики - минимизация рывков и вибраций
• Жесткая конструкция корпуса - устойчив к вибрациям в шахте

Ограничения применения

• Не работает от однофазной сети - требует трёхфазного питания 380–440 В
• IP20 - нельзя использовать вне электрошкафа или в сыром помещении
• Не поддерживает регенерацию энергии - тормозной резистор необходимо подключать отдельно
• Не имеет встроенного PLC - все логические функции (вызов этажей, задержки) должны реализовываться внешним контроллером

Примеры использования

STV900L установлен в пассажирских лифтах с грузоподъёмностью до 1000 кг и скоростью до 1,6 м/с. Применяется в жилых домах, офисных зданиях и медицинских учреждениях. Часто используется в модернизациях старых лифтов вместо устаревших релейных систем. Также подходит для малогабаритных грузовых лифтов в складах и производственных помещениях.

Практические советы

• При замене старого преобразователя сверьте параметры тока и мощности двигателя - STV900L рассчитан на 38 А, но реальный ток зависит от типа двигателя
• Обязательно используйте тормозной резистор при частом торможении - без него возможен выход из строя по перенапряжению
• Размещайте STV900L в шкафу с температурой не выше +40 C и хорошей циркуляцией воздуха
• Настройка параметров лифта выполняется через меню на панели управления - рекомендуется сохранить заводские профили перед изменением
• Артикул stv900d18n4l указывает на модель именно для лифтов - не путать с другими сериями SystemeVar
