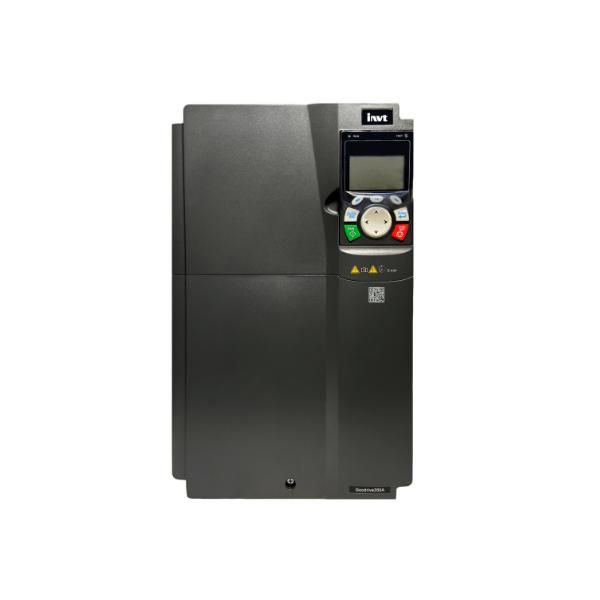

Преобразователь частоты GD350A-015G/018P-4 15/18кВт 380В INVT 90001-03686

Преобразователь частоты GD350A-015G/018P-4 15/18 кВт 380 В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя, обеспечивая точный контроль над мощностью и энергоэффективностью. Этот преобразователь частоты подходит для промышленных систем, где важна стабильная работа оборудования при изменяющихся нагрузках.

Назначение и область применения

Преобразователь частоты GD350A-015G/018P-4 15/18 кВт 380 В управляет работой электродвигателей, позволяя плавно менять частоту вращения ротора. Это снижает механический износ, уменьшает потребление электроэнергии и повышает точность процессов. Применяется в системах с переменной нагрузкой: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других устройствах, где требуется регулирование скорости.

Технические характеристики

• Мощность: 15 кВт (для генераторного режима G) / 18 кВт (для насосного и вентиляторного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: до 400 Гц
• Защита корпуса: IP20 (внутренняя установка)
• Регулирование: V/f, векторное (без датчика)
• Перегрузочная способность: 120% на 60 секунд
• Управление: кнопки на панели, внешние сигналы через клеммы

Совместимость и монтаж

GD350A-015G/018P-4 15/18 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 18 кВт. Для подключения требуются три фазы входного напряжения и три выходных провода к двигателю. Клеммная колодка позволяет подключить внешние команды управления (пуск/останов, частота, реверс). Установка выполняется в закрытом щите с хорошей вентиляцией - устройство не защищено от пыли и брызг воды. Монтировать можно только вертикально, соблюдая зазоры минимум 100 мм сверху и снизу для теплоотвода.

Безопасность и стандарты

Преобразователь частоты GD350A-015G/018P-4 15/18 кВт 380 В соответствует требованиям EMC и имеет сертификат CE. Поддерживает функции защиты от перегрузки, перепадов напряжения, перегрева и замыкания на землю. Автоматическое отключение происходит при аварийных ситуациях. Не используйте без заземления - обязательное условие безопасности.

Преимущества

• Широкий диапазон регулирования частоты - от 0,1 до 400 Гц
• Экономия энергии до 30–50% по сравнению с постоянной работой двигателя
• Гибкая настройка параметров через встроенный интерфейс
• Стабильная работа даже при колебаниях сети
• Поддержка двух типов нагрузок: G (станки) и P (насосы/вентиляторы)

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• Запрещён монтаж во влажных помещениях без дополнительной защиты
• Не подходит для экстремальных температур ниже –10C и выше +50C
• Не рекомендуется использовать с длинными кабелями (>100 м) без фильтра высоких частот
• Не применяется в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск и автоматическая регулировка давления
• Вентиляционная система цеха - снижение оборотов ночью для экономии энергии
• Ленточный конвейер на пищевом производстве - точная скорость транспортировки
• Фрезерный станок - изменение скорости шпинделя в зависимости от материала

Практические советы

• Выбирайте режим P, если двигатель работает с насосом или вентилятором - он оптимизирован для таких нагрузок
• Используйте входной реактор, если питание от слабой сети - это снизит помехи и продлит срок службы
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает скачки тока
• Проверьте посадочные размеры перед установкой - GD350A-015G/018P-4 15/18 кВт 380 В имеет стандартную ширину 180 мм
• Обязательно выполните начальную настройку по руководству INVT - заводские параметры не всегда подходят под вашу задачу
