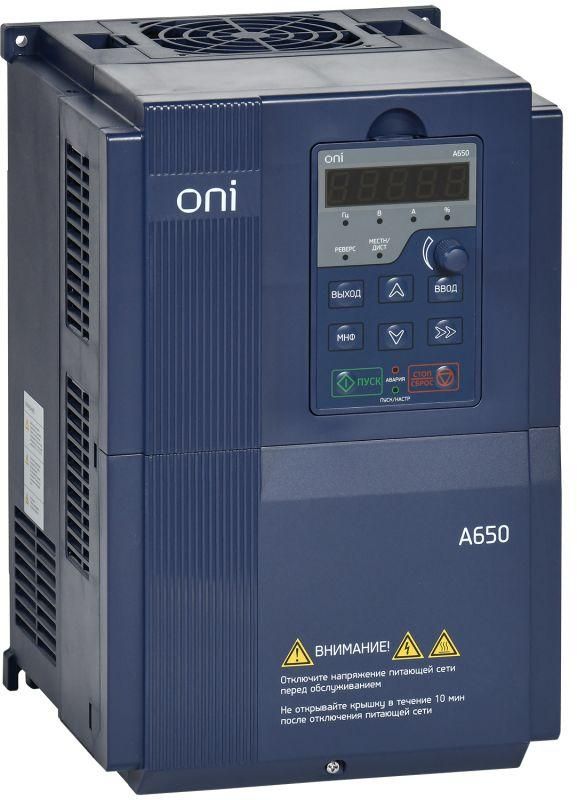

Преобразователь частоты A650 380В 3Ф 18,5кВт 37А M | A650-33E18TM ONI IEK

Преобразователь частоты 380В 3-фазный 18.5кВт 37А IP20 от ONI (IEK) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей, предназначенное для работы в промышленных условиях. Артикул a650-33e18tm относится к серийной линейке A650, оптимизированной под насосные и вентиляторные системы.

Назначение и область применения

Преобразователь частоты 380В 3-фазный 18.5кВт 37А IP20 используется для управления двигателями, где требуется изменение оборотов в зависимости от нагрузки. Подходит для автоматизации насосных станций, вентиляционных систем, компрессоров, конвейеров и других механизмов с переменным моментом на валу. Особенно эффективен там, где важно снижать энергопотребление за счёт плавного запуска и поддержания заданной скорости.

Технические характеристики

• Напряжение питания: 380 В, трёхфазное
• Номинальный выходной ток: 37 А
• Выходная мощность: 18.5 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите
• Тип преобразования: Непосредственный - преобразует переменный ток прямо из сети в переменный нужной частоты без промежуточного постоянного тока
• Встроенное управление: Да - есть внутренний контроллер с возможностью программирования
• MODBUS: Да - поддерживает цифровую связь с PLC и SCADA-системами через RS-485

Совместимость и монтаж

Преобразователь частоты 380В 3-фазный 18.5кВт 37А IP20 совместим с большинством трёхфазных асинхронных двигателей до 18.5 кВт. Для монтажа необходима установка в электрощитовой комнате с температурой от -10C до +50C и уровнем влажности до 90% без конденсации. Кабельные вводы должны соответствовать сечению провода 4–16 мм2. Обязательно соблюдать полярность L1/L2/L3 и PE. Отключение питания перед обслуживанием обязательно - даже после отключения конденсаторы сохраняют заряд несколько минут.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61800-5-1 и ГОСТ Р МЭК 61800-5-1. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. IP20 исключает использование вне закрытых корпусов - не допускается установка в сырых, пыльных или открытых помещениях.

Преимущества

• Встроенная система каскадного управления - позволяет одновременно контролировать до нескольких насосов в одной системе, что особенно ценно для водоснабжения и канализации
• Специализированные алгоритмы для насосов - поддерживают режимы “по давлению”, “по уровню” и “по расходу” без внешних датчиков
• Низкий уровень шума при работе благодаря широтно-импульсной модуляции (ШИМ) с адаптивной частотой
• MODBUS позволяет легко интегрировать в существующие системы автоматизации
• Расширенный диапазон частот (до 600 Гц) - обеспечивает работу с высокоскоростными приводами, например, в вакуумных или центробежных системах

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не защищает от попадания воды или пыли
• Не подходит для однофазных сетей или двигателей менее 0.75 кВт - ниже порога эффективного управления
• Требует принудительного охлаждения при длительной работе на 100% нагрузке - рекомендуется вентиляция в щите
• Не имеет встроенного тормозного резистора - для быстрого останова с большой инерцией потребуется внешнее оборудование

Примеры использования

• Автоматизация водонасосной станции - поддержание постоянного давления в трубопроводе за счёт изменения числа оборотов насосов
• Вентиляция в производственных цехах - регулировка скорости вентиляторов в зависимости от концентрации газов или температуры
• Линии производства с конвейерами - плавный пуск и останов, снижающие механические удары
• Системы рециркуляции воздуха - работа в режиме “по температуре” с использованием встроенных алгоритмов A650

Практические советы

• Выбирая преобразователь частоты 380В 3-фазный 18.5кВт 37А IP20, проверьте соответствие номинального тока двигателя - он не должен превышать 37 А
• Для долгой службы используйте фильтры на входе, чтобы снизить помехи в сети
• Настройку параметров выполняйте через кнопки на лицевой панели или через ПО ONI на ПК - документация содержит типовые профили для насосов
• Если планируете использовать более одного насоса - активируйте каскадную функцию сразу при первичном запуске
• Запрещается подключать выход преобразователя к другой сети или другому двигателю во время работы - риск повреждения силовых элементов
