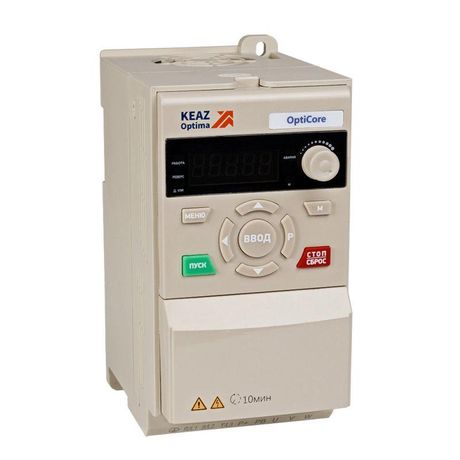

Преобразователь частоты OptiCore B100-H18K5-380-Т |337066| КЭАЗ

Преобразователь частоты B100-H18K5-380-Т от КЭАЗ - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 18,5 кВт при питании от сети 380 В. Подходит для промышленного оборудования с высокими требованиями к динамике и надёжности.

Назначение и область применения

Преобразователь частоты B100-H18K5-380-Т управляет скоростью вращения электродвигателей, позволяя плавно изменять частоту и напряжение на выходе. Это снижает механические нагрузки, экономит энергию и повышает точность процессов. Устройство рассчитано на работу в тяжёлом режиме - идеально для насосов, компрессоров, конвейеров, вентиляторов и станков с переменной нагрузкой.

Технические характеристики

• Номинальное сетевое напряжение: 380 В (трёхфазное)
• Номинальная выходная мощность: 18,5 кВт
• Номинальный выходной ток: 40 А
• Максимальная выходная частота: 1000 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильное соотношение U/f для широкого диапазона нагрузок
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но требует установки в закрытом щите
• Интерфейс связи: RS-485 - возможность подключения к системам автоматизации и SCADA
• Способы управления: ручной (на панели), дистанционный (по кнопкам), через интерфейс (PLC, ПК)
• Встроенный тормозной модуль - позволяет эффективно тормозить двигатель без внешних элементов
• Подключение к ПК: да - настройка и мониторинг через программное обеспечение

Совместимость и монтаж

Преобразователь частоты B100-H18K5-380-Т подключается к трёхфазному сетевому напряжению 380 В и трёхфазному двигателю. Для монтажа требуется свободное пространство вокруг корпуса для вентиляции - минимальный зазор 100 мм сверху и с боков. Клеммы для силовой части и управления выведены на переднюю панель. Кабели должны соответствовать классу изоляции и иметь достаточное сечение для тока 40 А. Подключение к ПК осуществляется через USB-RS485 адаптер. Установка допускается только в помещении с температурой от –10 C до +50 C и влажностью до 90 % без конденсации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р 51317.1. Применяет внутренние защиты: перегрузка по току, перегрев, перенапряжение, недостаточное напряжение, обрыв фазы. Отсутствие сертификата ATEX - не применяется во взрывоопасных средах. IP20 не обеспечивает защиту от воды и пыли - запрещена открытая установка.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешнего резистора - экономит место и стоимость системы
• Высокая максимальная частота (1000 Гц) - поддерживает быстродействующие механизмы, такие как шпиндели и центрифуги
• Гибкая система управления - можно выбрать любой способ задания параметров: с панели, с PLC или через ПК
• Совместимость с сетью 50/60 Гц - одинаково хорошо работает в любых регионах
• Программирование через ПК - удобно для сложных алгоритмов и удалённой диагностики

Ограничения применения

• Не предназначен для работы вне помещения - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для однофазных двигателей - только трёхфазные
• Максимальная мощность 18,5 кВт - нельзя использовать с двигателями выше этого значения даже кратковременно
• Требуется принудительная вентиляция в щите - перегрев возможен при плотном расположении других устройств
• Не имеет встроенного фильтра EMI - при чувствительной аппаратуре рядом рекомендуется установка внешнего фильтра

Примеры использования

• Конвейерная лента на пищевом производстве - плавный старт и остановка предотвращают проскальзывание продуктов
• Циркулярный станок с ЧПУ - точное управление оборотами шпинделя при смене материалов
• Воздушный компрессор - снижение потребления энергии при низкой нагрузке
• Насосная станция водоснабжения - автоматическое поддержание давления по сигналу от датчика

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления - слишком резкие изменения увеличивают нагрузку на механизм
• Используйте программное обеспечение КЭАЗ для сохранения профилей управления - легко восстанавливать настройки после сброса
• Убедитесь, что посадочные размеры устройства подходят под ваш шкаф - габариты указаны в документации
• Для длительной работы на границе мощности (например, 18 кВт) рекомендуется выбирать преобразователь с запасом по току - B100-H18K5-380-Т с 40 А идеален
