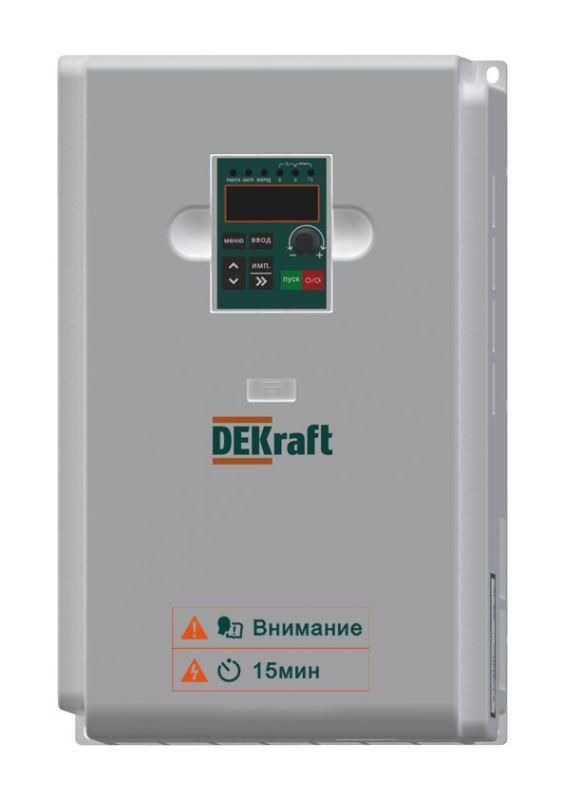

Преобразователь частоты DEKV060-15/18.5кВт 3 фазы 380В с торм. модулем | DEKV060G015P18RT4B DEKraft APC

Преобразователь частоты 15/18.5 кВт 3 фазы 380В с тормозным модулем от DEKraft предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель dekv060g015p18rt4b сочетает высокую мощность, встроенный тормозной модуль и поддержку Modbus - идеально для промышленных систем, где важна энергоэффективность и управление в реальном времени.

Назначение и область применения

Преобразователь частоты 15/18.5 кВт 3 фазы 380В с тормозным модулем используется для управления двигателями в системах, требующих плавного запуска, точной настройки скорости и эффективного торможения. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов с переменной нагрузкой. Благодаря наличию тормозного модуля, избыточная энергия при торможении рассеивается на внешнем тормозном резисторе - это снижает риск перегрева и повышает надёжность работы.

Технические характеристики

• Сетевое напряжение: 380–440 В, три фазы
• Выходная мощность: до 18,5 кВт (G-тип) / 15 кВт (P-тип)
• Выходное напряжение: до 440 В
• Максимальная выходная частота: 299 Гц
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение напряжения: +-15%
• Перегрузочная способность (G-тип): 120% × 60 с, 150% × 3 с
• Перегрузочная способность (P-тип): 150% × 60 с, 180% × 3 с
• Степень защиты: IP20 - для установки внутри шкафа
• Аналоговые входы: 1 (0–10 В или 4–20 мА)
• Аналоговые выходы: 1 (0–10 В или 4–20 мА)
• Цифровые входы: 6 (дискретные сигналы)
• Цифровой выход: 1 (реле или транзистор)
• Интерфейсы: один порт RS-485 (Modbus RTU)
• Управление: встроенный блок с возможностью подключения съемной LED-панели
• Работа в жилых и коммерческих зонах: допускается

Совместимость и монтаж

Преобразователь частоты 15/18.5 кВт 3 фазы 380В с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Для правильного монтажа:

• Устанавливается исключительно в закрытом электрошкафе (IP20 не защищает от пыли и влаги вне корпуса)
• Обязательно подключение тормозного резистора к клеммам BM+ и BM− - без него торможение не работает
• Питающие провода должны соответствовать току 37 А (G-тип) или 32 А (P-тип); рекомендовано использовать медные кабели сечением ≥10 мм2
• Заземление - обязательно через отдельную клемму PE
• RS-485 подключается экранированным кабелем, экран - только на одной стороне (у контроллера)

Безопасность и стандарты

Преобразователь dekv060g015p18rt4b соответствует требованиям безопасности IEC/EN 61800-5-1. Встроенная функция «пожарного режима» позволяет принудительно вывести двигатель на максимальную скорость при сигнале от системы пожарной безопасности - важно для вентиляции эвакуационных путей. Защита от перегрузки, перегрева, потери фазы и короткого замыкания реализована на уровне аппаратуры.

Преимущества

• Встроенный тормозной модуль устраняет необходимость во внешних тормозных устройствах
• Поддержка Modbus RTU обеспечивает интеграцию с PLC и SCADA-системами
• Съёмная LED-панель удобна для настройки и диагностики без вскрытия шкафа
• Гибкая перегрузочная способность (до 180%) позволяет работать с пиковой нагрузкой
• Широкий диапазон входного напряжения (380–440 В) устойчив к колебаниям в сети

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP20 требует герметичного шкафа
• Тормозной модуль требует подключения внешнего резистора; без него торможение невозможно
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт
• Максимальная частота 299 Гц ограничивает применение в сверхвысокооборотных системах (например, турбины)
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный старт и остановка для предотвращения проскальзывания
• Вентиляция в торговом центре - автоматическая регулировка оборотов по температуре
• Насосная станция - экономия энергии при изменении давления в трубопроводе
• Электропривод лифта - использование тормозного модуля для безопасного останова
• Система пожарной безопасности - активация «пожарного режима» при тревоге

Практические советы

• Выбирайте G-тип (18,5 кВт) для тяжёлых пусков (конвейеры, прессы), P-тип (15 кВт) - для равномерных нагрузок (насосы, вентиляторы)
• При использовании Modbus - задавайте адрес устройства (по умолчанию 1) и проверьте битрейт (обычно 9600 бод)
• Для долгой службы - следите за температурой в шкафу, не превышайте +40C
• Перед первым запуском - выполните автопараметризацию двигателя через меню на панели
• Не забудьте подключить тормозной резистор: его сопротивление и мощность указываются в документации к вашему двигателю
