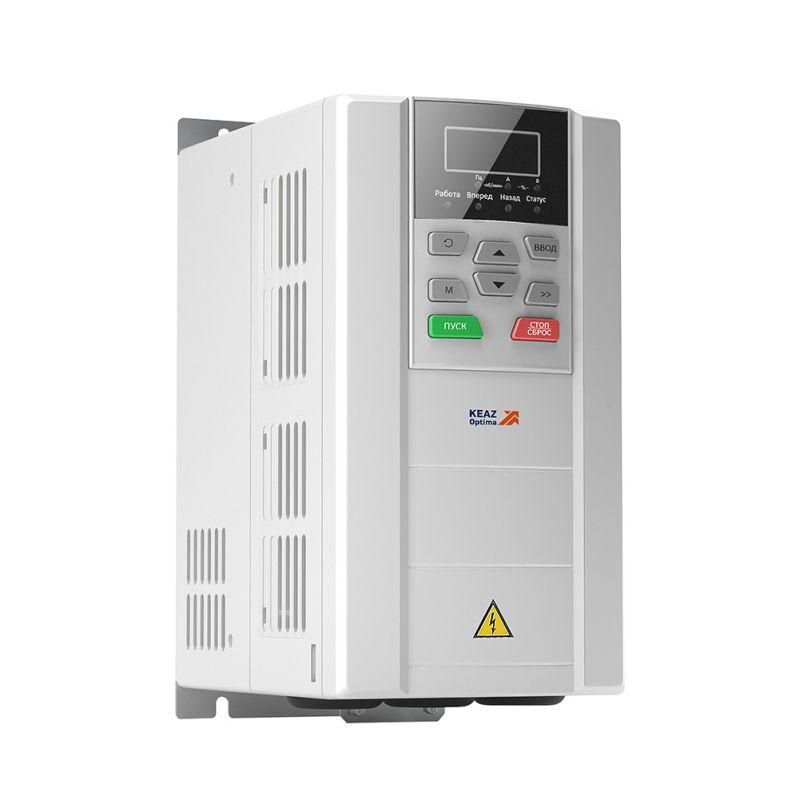

Преобразователь частоты OptiCore A300-18K5-Н15К-380-0-Т |342661| КЭАЗ

Преобразователь частоты A300-18K5-Н15К-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот преобразователь частоты подходит для промышленного оборудования, где важна стабильность работы и гибкость настройки, особенно в условиях переменной нагрузки.

Назначение и область применения

Преобразователь частоты A300-18K5-Н15К-380-0-Т управляет работой электродвигателей, изменяя частоту и напряжение на выходе. Он применяется там, где требуется плавный запуск, точная скорость вращения или энергосбережение. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с переменной нагрузкой. Может использоваться как в разомкнутых, так и в замкнутых системах управления.

Технические характеристики

• Номинальная мощность: 18,5 кВт
• Номинальный ток: 36 А
• Сетевое напряжение: 380 В (трёхфазное)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильное соотношение U/f
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги
• Интерфейс связи: RS-485 - для подключения к автоматизированным системам управления
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Подключение к ПК: да - через интерфейс RS-485 с соответствующим программным обеспечением

Совместимость и монтаж

Преобразователь частоты A300-18K5-Н15К-380-0-Т совместим с трёхфазными асинхронными и синхронными двигателями до 18,5 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не имеет защиты от пыли и влаги. Монтируется на стену или DIN-рейку (не указано, проверьте крепление в документации). Подключаются три фазы питания L1/L2/L3 и три выхода U/V/W к двигателю. Обязательно соблюдайте полярность и заземление. Кабель питания и силовой кабель к двигателю должны быть экранированными, чтобы избежать помех.

Безопасность и стандарты

Преобразователь частоты A300-18K5-Н15К-380-0-Т соответствует требованиям безопасности для промышленного оборудования. Наличие интерфейса RS-485 и возможности подключения к ПК позволяет реализовать функции диагностики и удалённого контроля. Однако устройство не имеет встроенной защиты от перегрузки по току сверх номинала - необходимо использовать внешние тепловые реле или защиту в контроллере.

Преимущества

• Высокий предел выходной частоты (до 600 Гц) - поддерживает работу на повышенных скоростях
• Гибкая настройка параметров вручную - удобно для локального обслуживания
• Поддержка связи по RS-485 - легко интегрируется в системы автоматизации
• Совместимость с синхронными двигателями с постоянными магнитами - расширяет круг задач
• Производитель КЭАЗ - надёжная российская компания с опытом в промышленной автоматике

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать в сырых, пыльных или агрессивных средах (например, цеха с металлообработкой без дополнительной защиты)
• Не подходит для однофазных сетей - требует трёхфазное питание 380 В
• Ручная настройка - неудобна для сложных алгоритмов; для массового внедрения лучше использовать ПЛК
• Отсутствие встроенного тормозного модуля - при быстром торможении нужен внешний тормозной резистор

Примеры использования

• Вентиляционная система с изменяемой производительностью - экономия энергии за счёт снижения оборотов при малой нагрузке
• Конвейерная линия с плавным пуском и остановкой - снижение механических ударов
• Циркулярная пилы и шлифовальные станки - точная регулировка скорости для разных материалов
• Насосные станции - автоматическое поддержание давления в трубопроводе

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию двигателя - это повысит эффективность управления
• Учитывайте посадочные размеры устройства - проверьте наличие места для провода и вентиляции вокруг корпуса
• Для длительной работы при максимальной нагрузке рекомендуется принудительное охлаждение
• При работе с длинными кабелями между преобразователем и двигателем используйте фильтры высокочастотных помех
• Артикул 342661 - сохраняйте его при заказе запчастей или сервисном обслуживании
• Преобразователь частоты A300-18K5-Н15К-380-0-Т не предназначен для взрывоопасных зон - выбирайте другие модели при необходимости
