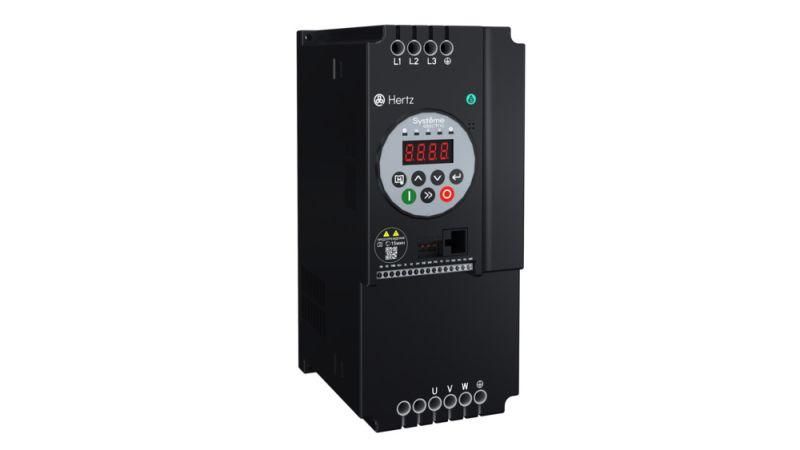

Преобразователь частоты STV050 Hertz 11кВт 380В ЭМС С3 + LED панель оператора SE STV050D11N4 APC

Преобразователь частоты SE STV050D11N4 - компактное устройство на 11 кВт, предназначенное для точного регулирования скорости трёхфазных двигателей в системах вентиляции, насосов и других технологических процессах. Благодаря встроенному фильтру ЭМС класса С3 и LED-панели оператора, этот преобразователь частоты обеспечивает надёжную работу даже в условиях электромагнитных помех.

Назначение и область применения

Преобразователь частоты SE STV050D11N4 используется для управления скоростью вращения электродвигателей переменного тока. Подходит для задач, где важна энергоэффективность и плавный запуск: насосные станции, системы вентиляции, конвейеры, компрессоры, воздушные завесы. Особенно эффективен в приложениях с изменяющейся нагрузкой - например, когда требуется поддерживать постоянное давление или расход жидкости.

Технические характеристики

• Номинальная мощность: 11 кВт
• Сетевое напряжение: 380 В, три фазы
• Выходная частота: до 599 Гц
• Частота сети: 50/60 Гц
• Ток на входе: 25 А
• Перегрузочная способность: 120% в течение 60 секунд, 150% - до 3 секунд (цикл 300 сек)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Рабочая температура: от –20 C до +50 C; при температуре выше +40 C снижаются номинальные параметры
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол коммуникации: Modbus RTU
• Габариты: 106×240×146 мм
• Вес: 2,2 кг
• Покрытие печатных плат: класс 3С2 (повышенная устойчивость к влаге, пыли, коррозии)
• Встроенный фильтр ЭМС: класс C3, соответствие EN 61800-3

Совместимость и монтаж

Преобразователь частоты SE STV050D11N4 совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для подключения используйте кабели с медными жилами, соответствующими токовой нагрузке (не менее 4 мм2 для силовых цепей). Установка возможна на вертикальной поверхности. Минимальное расстояние между боками соседних преобразователей - 50 мм (монтаж «бок-о-бок» допустим). Клеммы для подключения питания, двигателя и сигналов расположены сверху и снизу корпуса - удобны для проводки из шкафа. LED-панель оператора позволяет настраивать параметры без внешнего ПО, но для глубокой настройки рекомендовано использовать SystemeVAR Tool.

Безопасность и стандарты

• Соответствует EN 61800-3 (электромагнитная совместимость, класс C3)
• Покрытие плат по EN 60721-3-3, класс 3С2 - повышает долговечность в агрессивной среде
• Поддерживает «пожарный режим»: автоматически контролирует целостность кабеля двигателя и отключает питание при обрыве
• Защита от перегрева, перенапряжения, перегрузки, потери фазы

Преимущества

• Компактный «книжный» форм-фактор - экономит место в шкафу
• Встроенный фильтр ЭМС класса C3 исключает необходимость в дополнительном внешнем фильтре
• Пожарный режим обеспечивает безопасность в системах противопожарной защиты
• Покрытие плат класса 3С2 увеличивает срок службы в условиях повышенной влажности и запылённости
• LED-панель оператора даёт быстрый доступ к основным параметрам без компьютера
• ПО SystemeVAR Tool упрощает первоначальный ввод в эксплуатацию и диагностику
• Гарантия 3 года - один из самых длинных сроков в классе

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Запрещено использование вне диапазона температур: ниже –20 C и выше +50 C
• При установке в помещениях с температурой выше +40 C необходимо снижать нагрузку или обеспечить принудительное охлаждение
• Не подходит для однофазных сетей - требует трёхфазное питание 380 В
• Аналоговые выходы не рассчитаны на управление высокомощными исполнительными механизмами - только сигнализация

Примеры использования

• Насосная станция водоснабжения - плавный пуск и поддержание заданного давления
• Вентиляционная система в торговом центре - регулировка оборотов в зависимости от загрузки
• Линия производства с конвейером - согласование скоростей участков
• Система дымоудаления - активация пожарного режима при возгорании
• Компрессор воздуха - снижение потребления энергии при малых нагрузках

Практические советы

• При монтаже в шкафу соблюдайте минимальное расстояние 50 мм между преобразователями - это предотвращает перегрев
• Для длительной работы при температуре +40…+50 C выбирайте двигатель с запасом мощности (например, 15 кВт вместо 11 кВт)
• Обязательно проверьте целостность кабеля двигателя перед включением - пожарный режим сработает при обрыве
• Настройку через SystemeVAR Tool выполняйте после подключения всех кабелей - программа автоматически определяет тип двигателя
• Не закрывайте вентиляционные отверстия - даже при IP20 теплоотвод критичен для надёжности
• При использовании в промышленной среде с сильными помехами - дополнительно экранируйте кабели управления
