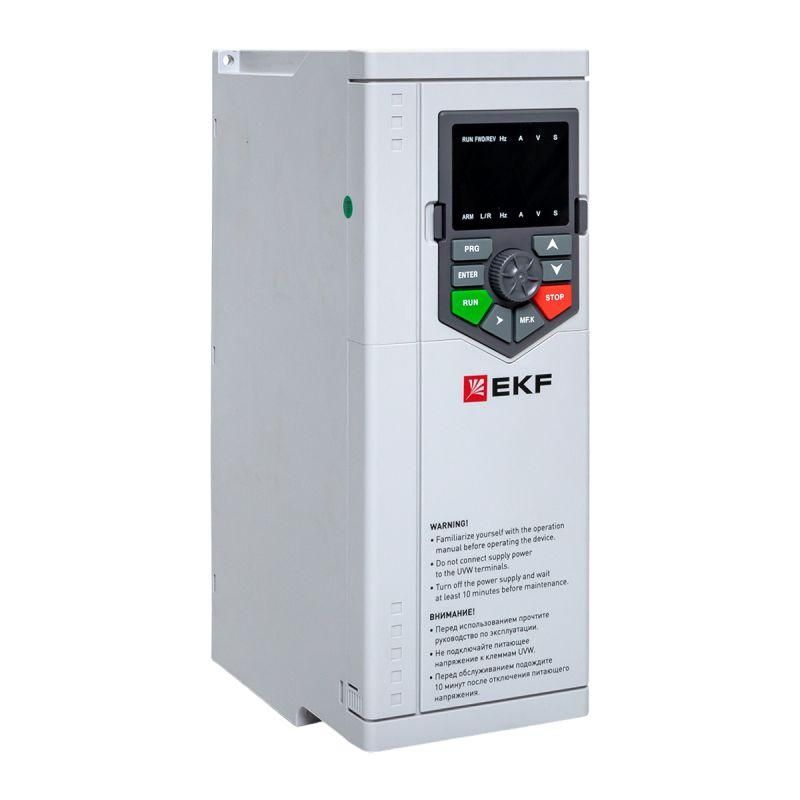

Преобразователь частоты PRO-Drive PD-90-FC-11K0-3-B |PD-90-FC-11K0-3-B|EKF

Преобразователь частоты EKF PD-90-Fc-11K0-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации - например, вентиляции, водоснабжения, транспортировки на конвейерах. Этот преобразователь обеспечивает стабильную работу при сетевом напряжении 380 В и поддерживает управление по скалярному и векторному алгоритму.

Назначение и область применения

Преобразователь частоты EKF PD-90-Fc-11K0-3-B используется для управления двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Он оптимизирован для нагрузок, где не требуется высокая точность поддержания момента - например, для вентиляторов, циркуляционных насосов, ленточных и пластинчатых конвейеров, компрессоров и других механизмов с переменным моментом сопротивления.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: 11 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: Непосредственный (AC-AC)
• Управление: U/f (скалярный) и OLV (векторный без датчика)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Цифровые входы: 5 шт. (для сигналов запуск/останов, переключение направления и др.)
• Цифровые выходы: 4 шт. (сигналы состояния, аварии, готовности)
• Аналоговые входы/выходы: 2 входа / 2 выхода (для подключения датчиков давления, температуры, задания скорости)
• Интерфейсы: 1 порт RS-485 с поддержкой протокола MODBUS RTU
• Наличие блока управления: Да - встроенный контроллер с меню на дисплее

Совместимость и монтаж

Преобразователь частоты EKF PD-90-Fc-11K0-3-B совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для подключения используйте кабели сечением, соответствующим току нагрузки (до ~22 А при 400 В). Клеммы рассчитаны на зажим провода до 16 мм2. Монтаж допускается в щитах с принудительной вентиляцией или естественным охлаждением. Установка «стенка к стенке» возможна без потери мощности благодаря улучшенной тепловой модели - это экономит место в распределительном щите.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-Fc-11K0-3-B соответствует требованиям EN 61800-5-1 (безопасность силовых приводов) и EN 61800-3 (электромагнитная совместимость). IP20 не предусматривает защиту от пыли и влаги - устройство следует устанавливать внутри закрытых щитов. Подключение к сети должно выполняться через автоматический выключатель с характеристикой C или D и предохранителем по току нагрузки.

Преимущества

• Поддержка двух режимов управления - U/f для простых задач и OLV для более точного контроля при изменяющейся нагрузке
• Возможность плотной установки в щитах без снижения мощности - снижает габариты системы
• Интегрированный MODBUS позволяет легко интегрировать преобразователь в SCADA и PLC-системы
• Гибкая настройка через встроенный интерфейс - не требует внешнего ПО для базового управления
• Широкий диапазон входного напряжения (360–440 В) повышает надёжность при колебаниях сети

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• IP20 исключает использование вне герметичных корпусов - нельзя устанавливать на открытых площадках или в сырых помещениях без защиты
• Мощность 11 кВт - не подходит для двигателей свыше 15 кВт без значительного запаса по току
• Отсутствие встроенного тормозного модуля - для быстрого останова с высокой инерцией потребуется внешний тормозной резистор
• Работа с двигателями ниже 1,5 кВт может вызвать нестабильность из-за недостаточной намагниченности

Примеры использования

• Вентиляция в производственных цехах - регулирование оборотов в зависимости от температуры
• Насосные станции водоснабжения - плавный пуск и поддержание давления
• Ленточные конвейеры на пищевых и химических производствах - изменение скорости передачи материала
• Компрессоры с переменной нагрузкой - энергосбережение при неполном использовании мощности

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность меняет направление вращения двигателя
• Настройте параметры U/f-характеристики под тип нагрузки: для насосов выбирайте «понижающую» кривую, для конвейеров - линейную
• При использовании MODBUS убедитесь, что адрес устройства (Slave ID) уникален в сети и не конфликтует с другими приборами
• Для длительной работы при максимальной нагрузке рекомендуется обеспечить воздушный зазор минимум 50 мм вокруг корпуса
• Если двигатель часто останавливается - установите внешний тормозной резистор, чтобы избежать перегрузки по постоянному току
• При замене старого преобразователя - сохраните параметры через USB или MODBUS, чтобы не настраивать всё заново
