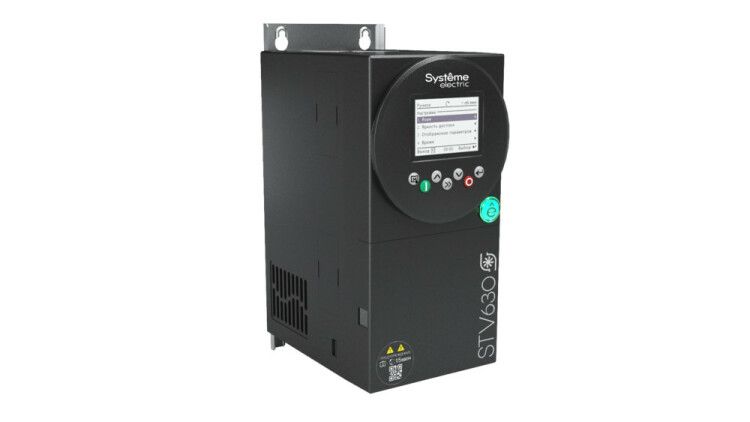

Преобразователь частоты STV630 7,5 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630U75N4L1 Systeme Electric APC

Преобразователь частоты 7,5 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630u75n4l1 от Systeme Electric предназначена для работы в промышленных условиях и оснащена всем необходимым для надёжного управления насосами, вентиляторами и аналогичными механизмами.

Назначение и область применения

Преобразователь частоты 7,5 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для плавного запуска, остановки и регулирования оборотов электродвигателей мощностью до 7,5 кВт. Подходит для автоматизации систем водоснабжения, вентиляции, кондиционирования, транспортеров и других технологических процессов, где важна энергоэффективность и контроль момента.

Технические характеристики

• Номинальная выходная мощность: 7,5 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 17 А
• Степень защиты: IP20 - защищён от контакта с пальцами и крупным мусором, не герметичен
• Встроен DC-реактор - снижает высшие гармоники тока, улучшает качество питания сети
• Встроенный ЭМС фильтр класса C3 - соответствует требованиям EN 61800-3 для промышленной среды, минимизирует помехи на соседние устройства
• Интерфейсы: Modbus RTU (встроенный), один слот для карты расширения
• Цифровые входы: 6 DI
• Аналоговые входы: 2 AI
• Цифровые выходы: 1 DO + 2 RO (реле)
• Аналоговые выходы: 2 AO
• Защита двигателя: PTC-вход для термистора
• Индикация: встроенный светодиод состояния и LCD-панель оператора
• Габариты: 118×274×174 мм
• Вес: 3,2 кг
• Типоразмер: B1
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

Преобразователь частоты 7,5 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 7,5 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не имеет защиты от брызг и пыли. Клеммы для подключения питания и двигателя расположены снизу и сбоку. Подключение проводов - винтовой зажим. Учитывайте посадочные габариты 118×274 мм при проектировании шкафа. Встроенные компоненты исключают необходимость внешнего реактора и базового фильтра, что экономит место в щите.

Безопасность и стандарты

• ЭМС фильтр класса C3 - соответствие EN 61800-3 для промышленной среды
• Покрытие плат класса 3С3 - повышает долговечность в агрессивных условиях
• IP20 - не предназначен для установки во влажных, пыльных или открытых помещениях
• Поддерживает функции защиты от перегрузки, перенапряжения, недостаточного напряжения и перегрева

Преимущества

• Встроенный DC-реактор и фильтр C3 - снижают затраты на дополнительные компоненты и упрощают сборку шкафа
• LCD-панель оператора - позволяет настраивать параметры без внешнего контроллера
• Modbus RTU - обеспечивает прямую интеграцию в системы автоматизации
• Увеличенное количество I/O - позволяет реализовать сложную логику управления без дополнительных модулей
• Класс покрытия 3С3 - продлевает срок службы в условиях повышенной влажности и загрязнённости воздуха

Ограничения применения

• Не допускается установка в местах с попаданием воды, масла или пыли - степень защиты IP20 не обеспечивает герметичность
• Не предназначен для работы с однофазными двигателями или постоянным током
• Максимальная температура окружающей среды - не указана, но для класса 3С3 рекомендовано не выше +40 C
• Запрещено использовать вне промышленных электрощитов - требует монтажа в закрытом корпусе
• Не поддерживает Ethernet, Profibus или другие современные протоколы - только Modbus RTU через RS-485

Примеры использования

• Автоматизация насосной станции - поддержание давления в трубопроводе путём изменения частоты вращения насоса
• Вентиляционные системы - регулировка воздушного потока в зависимости от температуры или CO₂
• Линии производства - управление скоростью конвейера по сигналу с датчиков
• Компрессоры и воздушные установки - снижение потребления энергии при неполной нагрузке

Практические советы

• Обеспечьте минимальный зазор 50 мм вокруг корпуса для теплоотвода - особенно при работе на пределе мощности
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) проверьте наличие экранированного кабеля и правильное заземление
• Настройте параметры PTC-защиты согласно характеристике двигателя - избегайте ложных срабатываний
• Используйте LCD-панель для быстрого диагностирования ошибок - сообщения выводятся на русском языке
• При замене старого преобразователя - учтите типоразмер B1, чтобы не менять крепёж и шкаф
• Для удалённого управления подключите интерфейс Modbus RTU к PLC - это единственный способ вывести данные за пределы шкафа
