Преобразователь частоты STV600 4.0 кВт 400В с ЭМС C2 фильт. | STV600U40N4F2 SE APC

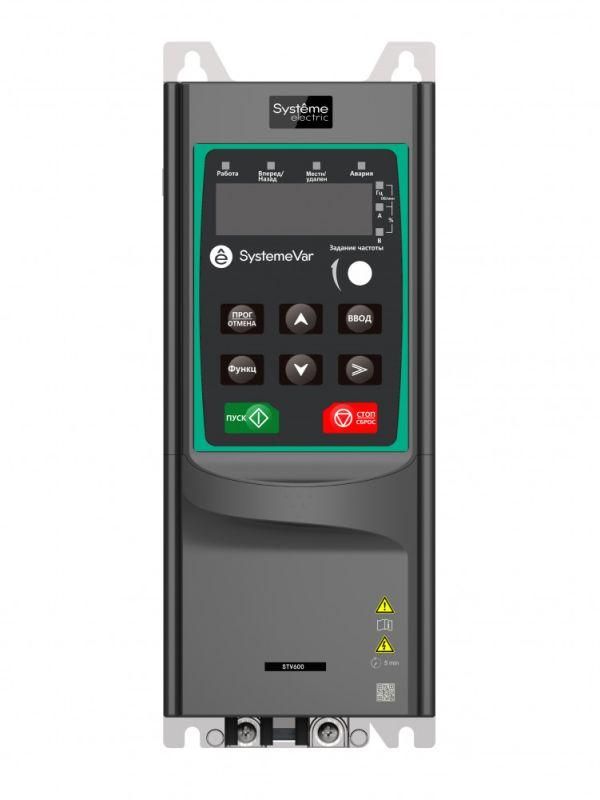

Преобразователь частоты 4.0 кВт 400В с ЭМС C2 фильтром SE от Systeme Electric (артикул stv600u40n4f2) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - особенно эффективен в насосных и вентиляторных контурах. Встроенная фильтрация EMC C2 позволяет использовать устройство без внешних помехоподавляющих элементов в промышленной среде.

Назначение и область применения

Преобразователь частоты 4.0 кВт 400В с ЭМС C2 фильтром SE применяется там, где требуется экономичное и плавное управление скоростью двигателя: системы водоснабжения, кондиционирования, вентиляции, конвейеры, компрессоры, циркуляционные насосы. Особенно удобен в автоматизированных объектах, где важна энергоэффективность и снижение механических ударов при запуске. Устройство подходит для работы в шкафах управления благодаря защите IP20 и встраиваемому типу монтажа.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (допустимый диапазон 380–440 В)
• Номинальная мощность: 4 кВт (кратковременная перегрузка до 110% - 60 сек)
• Номинальный выходной ток: 9,5 А
• Максимальная выходная частота: 400 Гц
• Выходная мощность: до 9,5 кВт (при перегрузке)
• Частота сети: 50/60 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита: IP20, конформное покрытие плат класса 3С3 (EN 60721-3-3)
• Температурный диапазон: -10C … +50C (номинальные параметры сохраняются до +40C)
• Охлаждение: принудительное, вентилятор
• Габариты: 89 × 231 × 186 мм
• Вес: 2 кг
• Интерфейсы: Modbus RTU (встроенный), 1 порт RS-485
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (опционально можно расширить до 10)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 дискретный + 1 реле (2 реле - только для серий, выпущенных после 15.03.2023, с маркировкой QCPASS)
• Слоты расширения: 2 (SLOT1, SLOT2) - поддерживают модули PROFIBUS, PROFINET, CANopen

Совместимость и монтаж

Преобразователь частоты 4.0 кВт 400В с ЭМС C2 фильтром SE устанавливается внутри силового шкафа. Возможны два способа крепления: настенный и фланцевый. Для монтажа необходим свободный зазор минимум 50 мм сверху и снизу для обеспечения воздушного потока. Кабели питания и двигателя должны быть экранированными, заземление - надёжным. Панель оператора встроена (LED), но при необходимости можно заменить на выносную LED (SEOP-1203) или LCD (SEOP-1205). Расширение I/O возможно через платы SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

• EMC-фильтр соответствует классу C2 по EN 61800-3 - допускает использование в промышленной среде без дополнительных фильтров
• Конформное покрытие плат - класс 3С3 по EN 60721-3-3 (защита от влаги, пыли, химических воздействий)
• Гарантия: 24 месяца
• Поддержка пожарного режима - возможность быстрого запуска при аварии

Преимущества

• Встроенный фильтр EMC C2 исключает необходимость внешнего фильтра, снижает стоимость и время сборки шкафа
• Поддержка векторного управления без датчика - высокая точность контроля момента даже на малых оборотах
• Два слота расширения позволяют легко адаптировать устройство под любую систему связи (PROFIBUS, PROFINET, CANopen)
• Пожарный режим повышает надёжность в критически важных системах
• Конформное покрытие увеличивает долговечность в условиях повышенной влажности и запылённости
• Интеграция с ПО SystemeVAR Studio - упрощает настройку, диагностику и мониторинг

Ограничения применения

• Не предназначен для открытой установки - требует корпуса/IP20+
• Не имеет встроенного DC-реактора и моторного дросселя - при длинных кабелях (>30 м) рекомендуется их установка отдельно
• Работает только с трёхфазными двигателями - не совместим с однофазными
• При температуре выше +40C возможна снижение номинальной мощности - необходимо учитывать условия эксплуатации
• Релейные выходы: только две единицы - для моделей, произведенных после 15.03.2023. У старых версий - один релейный выход

Примеры использования

• Автоматическая система водоснабжения: преобразователь частоты 4.0 кВт 400В с ЭМС C2 фильтром SE регулирует давление в трубопроводе, изменяя скорость насоса
• Вентиляционная установка: плавный пуск и поддержание нужного воздухообмена без избыточного потребления энергии
• Производственный конвейер: точная синхронизация скорости движения с технологическим процессом
• Система пожарной безопасности: активация в режиме «пожар» - максимальная производительность насоса при аварийном сигнале

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - проще и безопаснее, чем ручная настройка
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) установите внешний dV/dt-фильтр или дроссель
• Заземление корпуса обязательно - игнорирование этого требования нарушает работу встроенного фильтра EMC C2
• Для удалённого управления выбирайте выносную панель SEOP-1205 (LCD) - она удобнее при обслуживании шкафа
• Проверьте маркировку QCPASS на упаковке - если есть, значит, у вас модель с двумя релейными выходами
• При работе в условиях температуры близкой к +50C - контролируйте нагрев вентилятора, он может работать постоянно
