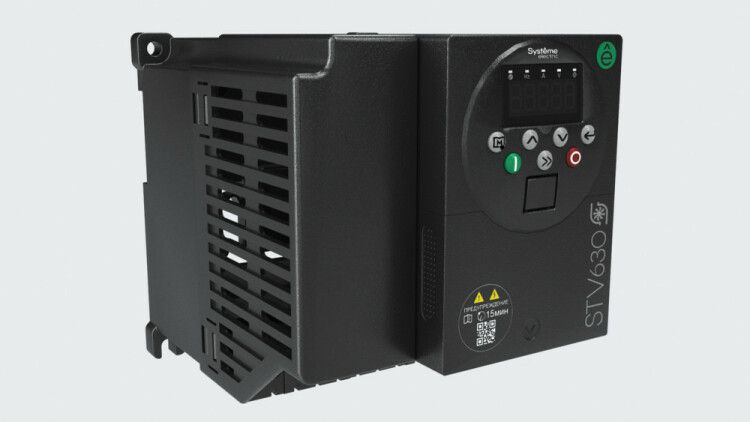

Преобразователь частоты STV630 4 кВт 400В ЭМС С3 + LED панель оператора | STV630U40N4 Systeme Electric APC

Преобразователь частоты 4 кВт 400В ЭМС С3 + LED панель оператора от Systeme Electric - компактный регулятор скорости двигателя для насосов и вентиляторов, оснащённый встроенным фильтром и интерфейсом Modbus RTU. Артикул stv630u40n4 обеспечивает точное управление без внешних дополнительных устройств.

Назначение и область применения

Преобразователь частоты 4 кВт 400В ЭМС С3 + LED панель оператора предназначен для плавной регулировки оборотов трёхфазных асинхронных двигателей мощностью до 4 кВт. Подходит для систем водоснабжения, канализации, вентиляции, кондиционирования и других задач, где требуется энергоэффективное управление нагрузкой. Устройство особенно эффективно там, где меняются требования к расходу жидкости или воздуха - например, на насосных станциях или в HVAC-системах.

Технические характеристики

• Напряжение питания: 3 фазы, 380 В +-10%
• Номинальная мощность: 4 кВт
• Номинальный ток: 9 А
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и брызг воды
• Встроенные порты: 5 дискретных входов (5DI), 1 аналоговый вход (1AI), 1 дискретный выход (1DO), 1 реле (1RO), 1 аналоговый выход (1AO)
• Интерфейс связи: Modbus RTU через последовательный порт (RS-485)
• ЭМС фильтр: класс C3 - соответствует требованиям EN 61800-3 для промышленной среды
• Размеры: 109×129×148 мм
• Вес: 0,96 кг
• Типоразмер: A2
• Покрытие печатных плат: класс 3C3 - устойчиво к влаге, соли, пыли и другим агрессивным факторам
• Управление: встроенная LED-панель оператора для настройки и контроля

Совместимость и монтаж

Преобразователь частоты 4 кВт 400В ЭМС С3 + LED панель оператора совместим с большинством трёхфазных асинхронных двигателей до 4 кВт. Для подключения используйте кабели сечением не менее 2,5 мм2 для фаз и заземления. Монтаж допускается на вертикальную поверхность с соблюдением минимальных зазоров: 50 мм сверху и снизу, 20 мм сбоку - для теплоотвода. Обязательно заземлите корпус через контакт PE. Отсутствие встроенного DC-реактора требует установки внешнего реактора при наличии проблем с помехами в сети (например, при питании от генератора или длинном кабеле).

Безопасность и стандарты

Преобразователь соответствует нормам EN 61800-5-1 (безопасность управления) и EN 61800-3 (электромагнитная совместимость класса C3). Сертифицирован для работы в промышленных условиях. Класс покрытия плат 3C3 гарантирует надёжность даже в условиях повышенной влажности и запылённости. Не предназначен для взрывоопасных зон.

Преимущества

• Встроенный фильтр класса C3 исключает необходимость в дополнительных внешних фильтрах, снижая стоимость и время монтажа
• LED-панель оператора позволяет настраивать параметры без подключения к компьютеру
• Modbus RTU встроен - легко интегрируется в системы автоматизации без дополнительных модулей
• Компактный типоразмер A2 экономит место в шкафах управления
• Защита плат класса 3C3 увеличивает срок службы в сложных условиях

Ограничения применения

• Не поддерживает карты расширения - нельзя добавить дополнительные входы/выходы
• Отсутствует встроенный DC-реактор - при высоких уровнях гармоник или чувствительных сетях потребуется внешний реактор
• IP20 - не предназначен для открытых площадок, улиц, цехов с брызгами воды или значительной запылённостью
• Не имеет индикации состояния на корпусе - все сигналы выводятся только через LED-панель
• Подходит только для двигателей с номинальным током ≤9 А

Примеры использования

• Автоматическая система подачи воды в многоэтажном доме - преобразователь регулирует давление по сигналу от датчика
• Вентиляционная установка в офисном здании - изменяет скорость вращения вентилятора в зависимости от температуры
• Циркуляционный насос в системе отопления - работает в режиме постоянного давления
• Линия производства с конвейером - плавный пуск и остановка для предотвращения перегрузок

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя (ток, напряжение) - преобразователь stv630u40n4 рассчитан на 9 А максимум
• Если двигатель расположен далеко от устройства (>50 м), установите внешний DC-реактор и экранированный кабель
• Настройку параметров начинайте с заводских значений - они оптимизированы для насосов и вентиляторов
• Для удалённого управления используйте Modbus RTU через PLC или HMI - панель оператора не заменяет полноценную SCADA-систему
• Частые включения/выключения не повредят устройству - он спроектирован для длительной работы в циклических режимах
