Преобразователь частоты STV600 4.0 кВт 400В | STV600U40N4 SE APC

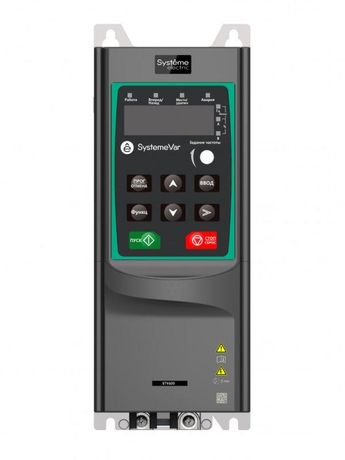

Преобразователь частоты 4.0 кВт 400В SE от Systeme Electric - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 4 кВт. Артикул stv600u40n4 предназначен для работы в промышленных системах с насосами и вентиляторами, обеспечивает скалярное и векторное управление без датчиков обратной связи.

Назначение и область применения

Преобразователь частоты 4.0 кВт 400В SE используется для управления скоростью вращения двигателей в системах, где требуется изменение нагрузки: насосные станции, системы вентиляции, конвейеры, компрессоры. Особенно эффективен в задачах с переменным моментом - например, когда необходимо снижать энергопотребление при низкой нагрузке. Подходит для установки внутри шкафов управления благодаря защите IP20 и встраиваемому типу монтажа.

Технические характеристики

• Напряжение питания: 3 фазы, 380–440 В (допуск +-15%/+10%), частота 50/60 Гц
• Номинальная мощность двигателя: 4 кВт
• Номинальный выходной ток: 9,5 А
• Максимальная выходная мощность: 9,5 кВт (кратковременно, до 60 сек)
• Выходная частота: до 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - защита от прикосновений и крупной пыли, не предназначена для открытой установки
• Интерфейсы связи: встроенный Modbus RTU через порт RS-485
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (универсальные, программируемые)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 дискретный + 1 реле (только для серий, выпущенных после 15.03.2023 - отметка QCPASS на упаковке)
• Размеры: 89×231×186 мм
• Вес: 2 кг
• Температурный диапазон: -10C … +50C; при температуре выше +40C возможна потеря номинальной мощности
• Охлаждение: принудительное, вентилятор
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри шкафа

Совместимость и монтаж

Преобразователь частоты 4.0 кВт 400В SE устанавливается исключительно внутрь электрошкафа. Два способа крепления: настенный (на направляющие) и фланцевый (через монтажные отверстия на основании). Для подключения требуются силовые кабели сечением не менее 4 мм2 (медные), соответствующие току 9,5 А. Клеммы рассчитаны на затяжку torque 0.8–1.0 Нм - перетягивать нельзя!

Поддерживаются внешние панели оператора: SEOP-1203 (LED) и SEOP-1205 (LCD) - заменяют встроенную, если нужен удобный доступ извне шкафа. Также есть два слота для расширения: можно установить платы SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Не имеет встроенного EMC-фильтра, DC-реактора или моторного дросселя - эти элементы должны быть установлены дополнительно при наличии помех или длинных кабелей между преобразователем и двигателем.

Безопасность и стандарты

• Соответствие требованиям IEC/EN 61800-5-1 (безопасность оборудования)
• Электромагнитная совместимость: соответствие EN 61800-3 (промышленная среда)
• Гарантия: 24 месяца со дня продажи
• Конформное покрытие печатных плат повышает надёжность в условиях запылённости и высокой влажности внутри шкафа

Преимущества

• Поддержка двух режимов управления - скалярного (простое регулирование) и векторного (более точное управление моментом)
• Встроенные функции для насосов и вентиляторов: автоматическое снижение оборотов при малой нагрузке, снижение потребления энергии
• Пожарный режим: возможность быстрого вывода двигателя на максимальную скорость при сигнале от системы пожарной безопасности
• Гибкая настройка: ручная, дистанционная, через Modbus - подходят все способы контроля
• Поддержка программного обеспечения SystemeVAR Studio - позволяет легко настраивать параметры, выполнять диагностику и сохранять профили
• Увеличенный диапазон входного напряжения - работает даже при просадках до 380 В

Ограничения применения

• Не допускается установка вне закрытого шкафа - степень защиты IP20 не защищает от воды, брызг и пыли снаружи
• Отсутствие встроенного EMC-фильтра требует обязательной установки внешнего фильтра при работе рядом с чувствительными устройствами или при длине кабеля более 50 метров
• Не поддерживает энкодерную обратную связь - невозможно использовать в задачах с жесткими требованиями к позиционированию
• Максимальная рабочая температура +50C - при длительном использовании выше +40C мощность снижается
• Реле выхода доступно только в модификациях, произведенных после 15 марта 2023 г. - проверьте наличие маркировки QCPASS на упаковке

Примеры использования

• Насосная станция водоснабжения - плавный запуск, регулирование давления по сигналу от датчика
• Система вентиляции в производственном цеху - автоматическая адаптация к температуре и уровню загазованности
• Конвейерная линия - изменение скорости движения в зависимости от потока материалов
• Пожарная система - активация вентилятора на максимум при получении сигнала от пожарной тревоги

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - он ускоряет настройку и минимизирует ошибки
• Если кабель от преобразователя до двигателя длиннее 30 м - обязательно установите внешний dV/dt-фильтр или моторный дроссель
• Для подключения Modbus используйте экранированный двужильный провод, массу подключите к шасси устройства
• При установке в шкаф обеспечьте свободное пространство вокруг - минимум 5 см сверху и снизу для воздушного охлаждения
• Если нужен удалённый доступ к параметрам - выбирайте выносную панель SEOP-1205 (LCD); она удобнее для чтения показаний в темноте
• Запрещено подключение к однофазному питанию - устройство требует именно трёхфазного напряжения 380–440 В
