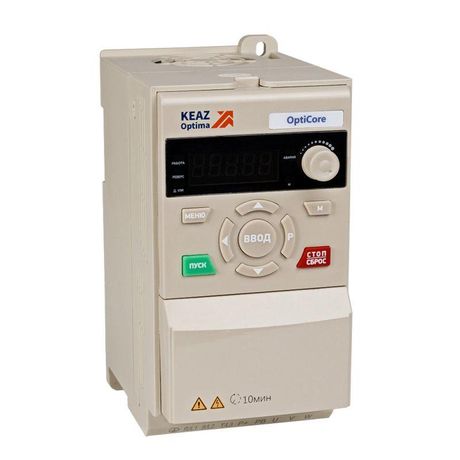

Преобразователь частоты OptiCore B100-H4K-380-Т |337061| КЭАЗ

Преобразователь частоты B100-H4K-380-Т от КЭАЗ предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 4 кВт при питании от сети 380 В. Устройство подходит для промышленных применений, где важна надёжность и встроенный тормозной модуль.

Назначение и область применения

Преобразователь частоты B100-H4K-380-Т управляет скоростью вращения электродвигателя, изменяя частоту и напряжение на выходе. Это позволяет плавно запускать и останавливать оборудование, снижая механические нагрузки и энергопотребление. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с переменной нагрузкой. Особенно эффективен в условиях длительной работы в тяжёлом режиме благодаря встроенному тормозному модулю.

Технические характеристики

• Номинальное сетевое напряжение: 380 В (трёхфазное)
• Номинальная мощность: 4 кВт
• Номинальный ток: 10,5 А
• Максимальная выходная частота: 1000 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильное соотношение напряжения и частоты
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды; требует установки в закрытом щите
• Интерфейс связи: RS-485 - возможность подключения к системам автоматизации и управления
• Способы задания параметров: ручной (через кнопки на устройстве), дистанционный (по аналоговым сигналам), через интерфейс RS-485
• Встроенный тормозной модуль - позволяет быстро остановить двигатель без внешних тормозных резисторов

Совместимость и монтаж

Преобразователь частоты B100-H4K-380-Т рассчитан на подключение к трёхфазным асинхронным двигателям мощностью до 4 кВт. Для правильной установки важно соблюдать:

• Похожий по типу и классу изоляции двигатель - рекомендованная мощность не должна превышать 4 кВт
• Посадочные размеры соответствуют стандартным DIN-рейкам - легко монтируется в распределительном шкафу
• Подключение силовых кабелей: L1/L2/L3 - вход, U/V/W - выход к двигателю
• Заземление обязательно - корпус устройства имеет клемму заземления
• Не допускается установка в открытых помещениях или местах с повышенной влажностью из-за степени защиты IP20

Безопасность и стандарты

Преобразователь частоты B100-H4K-380-Т соответствует требованиям безопасности ЕН 61800-5-1 и ГОСТ Р 51392. Обладает функциями защиты от перегрузки, перегрева, короткого замыкания и потери фазы. Автоматическое отключение происходит при превышении допустимых параметров.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешнего резистора - экономит место и стоимость системы
• Высокая максимальная частота (1000 Гц) - поддерживает работу с высокоскоростными приводами
• Гибкий способ управления - можно выбрать ручную настройку, внешние сигналы или программирование через RS-485
• Устойчивая работа в тяжёлом режиме - оптимизирован для продолжительных циклов нагружения
• Совместимость с сетью 50/60 Гц - универсальное решение для различных регионов

Ограничения применения

• Не применяется в условиях с высокой запылённостью, влагой или температурой выше +40C - степень защиты IP20 не предусматривает защиту от окружающей среды
• Не подходит для однофазных двигателей - требуется именно трёхфазное питание
• Не используется для двигателей мощностью свыше 4 кВт - возможен перегрев и отказ
• Требуется обязательное наличие воздушного охлаждения вокруг корпуса - нельзя плотно закрывать шкафом без вентиляции

Примеры использования

• Конвейерная лента на пищевом производстве - плавный пуск и остановка предотвращают проскальзывание груза
• Циркулярный станок с ЧПУ - точная регулировка скорости реза по материалу
• Вентиляция в производственном помещении - адаптация оборотов по уровню загазованности
• Насосная система водоснабжения - давление регулируется в зависимости от потребления

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя и преобразователя - особенно номинальный ток и количество фаз
• Настройте параметры через RS-485 с помощью ПО КЭАЗ - так проще сохранить и восстановить конфигурацию
• Если двигатель часто останавливается - используйте встроенный тормозной модуль, он работает быстрее и безопаснее внешних решений
• Обеспечьте доступ к клавишам управления - они нужны для аварийной остановки и диагностики
• Проверяйте температуру корпуса каждые 2–3 месяца при постоянной работе - перегрев - главная причина отказа
• Не забудьте подключить заземление - даже при наличии внутренней защиты это обязательное условие
