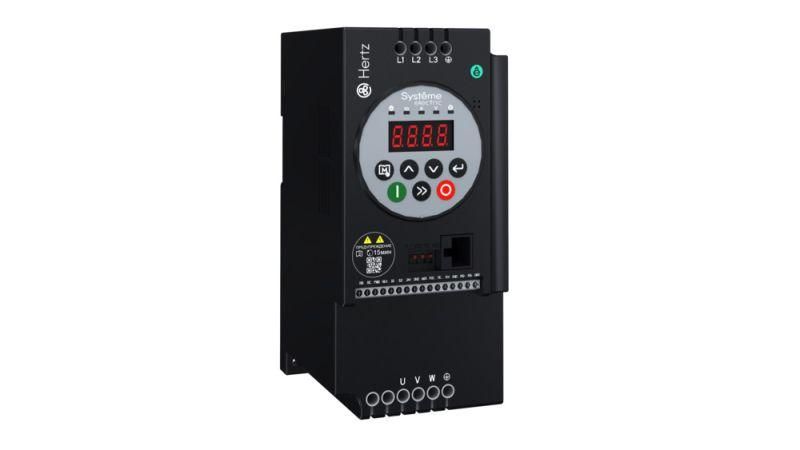

Преобразователь частоты STV050 Hertz 4кВт 380В ЭМС С3 + LED панель оператора SE STV050U40N4 APC

Преобразователь частоты 4 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE - компактное устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных двигателей. Артикул stv050u40n4 предназначен для насосов, вентиляторов и других систем, где важна энергоэффективность и надёжная работа в сложных условиях.

Назначение и область применения

Преобразователь частоты 4 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE используется для управления скоростью вращения электродвигателей в системах с переменной нагрузкой. Подходит для насосных установок, вентиляционных систем, конвейеров и другого оборудования, где требуется плавный запуск, снижение пиков тока и экономия электроэнергии. Особенно эффективен в задачах, требующих постоянного давления или расхода - например, в системах водоснабжения или климат-контроля.

Технические характеристики

• Номинальная мощность: 4 кВт (P-тип), 3 кВт (G-тип)
• Сетевое напряжение: 380 В, три фазы, допуск +-15% (200–440 В)
• Выходная частота: до 599 Гц
• Частота сети: 50/60 Гц
• Перегрузочная способность: 120% на 60 сек, 150% на 3 сек (P-тип); 150% на 60 сек, 180% на 3 сек (G-тип)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол коммуникации: Modbus RTU
• Встроенный фильтр ЭМС класса C3 (соответствие EN 61800-3)
• Покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям
• Рабочая температура: –20C…+50C, без потери мощности до +40C
• Габариты: 85×180×116 мм
• Вес: 1,2 кг
• Гарантия: 36 месяцев

Совместимость и монтаж

Преобразователь частоты 4 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 4 кВт. Для подключения используйте кабели сечением, соответствующим току 9 А (P-тип) или 7,2 А (G-тип). Устройство имеет встроенную LED-панель оператора - настройка параметров выполняется прямо на корпусе без внешнего контроллера. Монтаж возможен вертикально или горизонтально. Благодаря конструкции «бок-о-бок», устройства можно устанавливать вплотную - минимальное расстояние между ними 0 мм, что позволяет экономить место в шкафах. Кабели питания и двигателя рекомендуется прокладывать отдельно, чтобы избежать помех.

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 обеспечивает соответствие нормам EN 61800-3 - устройство не создаёт радиопомех и безопасно работает в промышленных сетях
• Покрытие плат класса 3С2 повышает долговечность в условиях высокой влажности, пыли и перепадов температур
• Пожарный режим с проверкой целостности кабеля двигателя предотвращает возгорание при обрыве провода
• Защита от перегрева, перенапряжения, перегрузки и короткого замыкания

Преимущества

• Компактный размер (85×180×116 мм) - легко помещается даже в малогабаритные шкафы
• Встроенные фильтр ЭМС и защита плат исключают необходимость в дополнительных компонентах
• Поддержка векторного управления без энкодера - точное управление моментом при низких оборотах
• Функции для насосов и вентиляторов: автоматическое поддержание давления/потока, снижение потребления энергии
• LED-панель оператора - удобная локальная настройка без ПК
• ПО SystemeVAR Tool - бесплатное программирование через USB/RS485
• Длинная гарантия - 3 года, что выше среднего для рынка

Ограничения применения

• Не предназначена для работы в помещениях с высокой запылённостью или влажностью - степень защиты IP20 не обеспечивает герметичность
• Не подходит для однофазных сетей - требует трёхфазное питание 380 В
• Недопустимо использование вне диапазона температур –20C…+50C
• При работе в режиме G-тип (для тяжёлых нагрузок) максимальная мощность снижается до 3 кВт
• Отсутствует встроенный тормозной модуль - для быстрого останова нужен внешний тормозной резистор

Примеры использования

• Циркуляционные насосы в системах отопления - плавный запуск и поддержание заданного давления
• Вентиляторы в HVAC - энергосбережение при изменении температуры воздуха
• Конвейеры на пищевых производствах - регулировка скорости в зависимости от загрузки
• Компрессоры и воздушные системы - снижение пусковых токов и продление срока службы мотора

Практические советы

• Выбирайте тип P-тип (4 кВт) для насосов и вентиляторов, G-тип (3 кВт) - для механизмов с высоким пусковым моментом
• Обязательно заземлите корпус и используйте экранированные кабели для сигнальных линий
• При установке в шкафу с несколькими преобразователями - соблюдайте вентиляцию, особенно при температуре выше +40C
• Настройку параметров начните с заводских профилей для насосов/вентиляторов - они уже оптимизированы
• Для удалённого управления подключите ПО SystemeVAR Tool через USB или RS485 - это ускоряет диагностику и настройку
• Артикул stv050u40n4 - единственный вариант в этой серии с встроенным фильтром ЭМС С3 и LED-панелью - другие модели требуют внешних решений
