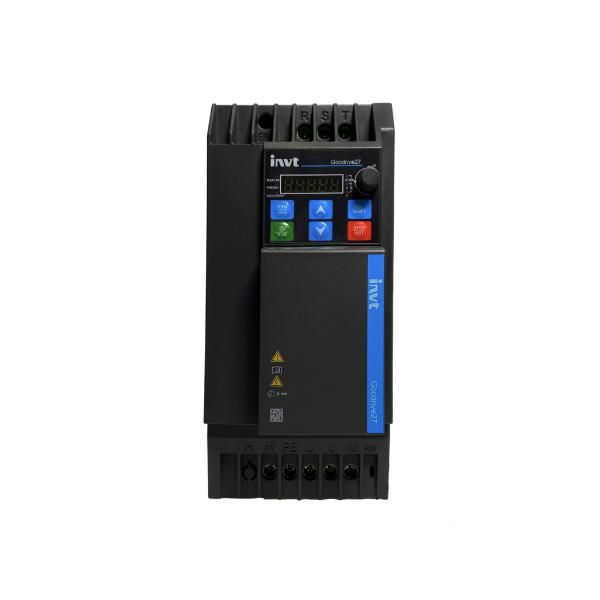

Преобразователь частоты GD27-004G-4-B 4кВт 380В INVT 11001-02640

Преобразователь частоты 4 кВт 380В GD27-004G-4-B INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя напряжением 380 В. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность в промышленной автоматизации.

Назначение и область применения

Преобразователь частоты 4 кВт 380В GD27-004G-4-B INVT используется для управления работой электродвигателей переменного тока. Он позволяет изменять частоту питания двигателя, тем самым контролируя его скорость и момент. Подходит для оборудования, где требуется плавный запуск, стабильная работа на различных режимах или экономия электроэнергии.

Технические характеристики

• Мощность: 4 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 599 Гц (регулируемая)
• Защита корпуса: IP20 (не предназначена для работы во влажной среде или на улице)
• Управление: V/F-характеристика, векторное управление (без датчика)
• Работает с типичными асинхронными двигателями 380 В

Совместимость и монтаж

Преобразователь частоты 4 кВт 380В GD27-004G-4-B INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 4 кВт. Для установки требуются:

• Подключение фаз L1/L2/L3 к входным клеммам
• Подключение выходных клемм U/V/W к двигателю
• Заземление через клемму PE
• Использование внешнего термостата или тепловой защиты двигателя при длительной работе на пределе нагрузки

Не допускается подключать однофазные двигатели или двигатели постоянного тока. Монтировать следует в закрытом щите с хорошей вентиляцией - устройство выделяет тепло при работе.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN/IEC 61800-5-1 и имеет сертификат CE. Устройство защищено от перегрузки, перепадов напряжения, перегрева и замыкания на землю. Однако он не является взрывозащищённым и не рассчитан на работу в опасных зонах.

Преимущества

• Плавный пуск снижает механический износ привода и сетевые скачки тока
• Экономия электроэнергии при частично нагруженном режиме (например, насосы и вентиляторы)
• Гибкая настройка параметров через кнопочную панель
• Стандартный форм-фактор - легко встраивается в существующие шкафы управления

Ограничения применения

• Не работает от однофазной сети - необходима трёхфазная подводка 380 В
• Не подходит для экстремальных условий: высокая влажность, пыль, химические пары - из-за степени защиты IP20
• Не рекомендован для применения с длинными кабелями (>50 м) без выходного реактора
• Не предназначен для работы с генераторами или источниками бесперебойного питания (UPS) без проверки совместимости

Примеры использования

• Насосы систем водоснабжения и канализации
• Вентиляционные системы с регулировкой воздухообмена
• Ленточные конвейеры с изменяемой скоростью
• Циркулярные пилы и деревообрабатывающие станки
• Компрессоры малой мощности

Практические советы

• Перед первым запуском выполните автопараметризацию - преобразователь сам определит параметры двигателя
• Выбирайте кабели сечением не менее 4 мм2 для фаз и 2,5 мм2 для заземления
• Устанавливайте воздушный фильтр на вентиляционные отверстия, если шкаф находится в пыльном помещении
• Не используйте преобразователь частоты 4 кВт 380В GD27-004G-4-B INVT для кратковременных циклических включений более 10 раз в час - это сокращает срок службы силовых элементов
• Обязательно сверьтесь с паспортом двигателя: номинальный ток и число оборотов должны находиться в рабочем диапазоне устройства
