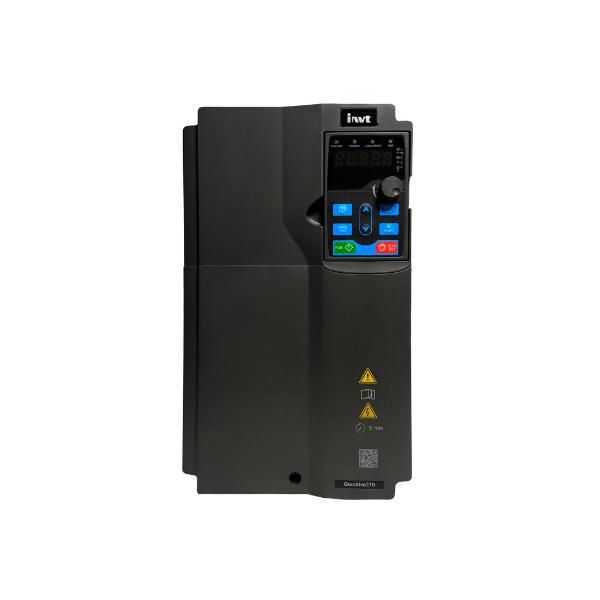

Преобразователь частоты GD270-5R5-4 5.5кВт 380В INVT 11001-02331

Преобразователь частоты 5.5кВт 380В GD270-5R5-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется изменение оборотов - например, на насосах, вентиляторах или транспортерах.

Назначение и область применения

Преобразователь частоты 5.5кВт 380В GD270-5R5-4 INVT используется для управления электродвигателями переменного тока, работающими от сети 380 В. Он позволяет плавно менять скорость вращения двигателя, снижая перегрузки и расход электроэнергии. Применяется в системах автоматизации: конвейерах, воздушных завихрителях, циркуляционных насосах, компрессорах и других установках, где важна адаптивная нагрузка.

Технические характеристики

• Мощность: 5,5 кВт - подходит для двигателей до этого значения
• Напряжение питания: 380 В +-15%, трёхфазное - требует подключения к промышленной сети
• Выходная частота: 0–400 Гц - позволяет управлять скоростью от минимальной до максимальной
• Класс защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Управление: V/F и векторное - обеспечивают стабильную работу при различных нагрузках
• Работает с асинхронными двигателями - не совместим с синхронными или постоянного тока

Совместимость и монтаж

Преобразователь частоты 5.5кВт 380В GD270-5R5-4 INVT подключается к трёхфазному входу 380 В и выводит три фазы на двигатель. Для монтажа необходимы: клеммы L1/L2/L3 для входа, U/V/W для выхода, а также заземляющий проводник. Установка выполняется на вертикальной поверхности с доступом для охлаждения. Кабели должны соответствовать сечению, указанному в руководстве - обычно 4–6 мм2 для силовых линий. Не допускается подключение к однофазной сети.

Безопасность и стандарты

Преобразователь частоты 5.5кВт 380В GD270-5R5-4 INVT соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Обладает функциями защиты от перегрузки, перепадов напряжения, перегрева и короткого замыкания. Однако из-за класса защиты IP20 не предназначен для установки во влажных или запылённых средах без дополнительного корпуса.

Преимущества

• Экономия энергии - снижает потребление при низкой нагрузке
• Плавный пуск - исключает ударные токи, продлевает срок службы оборудования
• Стабильная работа даже при колебаниях напряжения
• Интегрированные алгоритмы управления - минимизируют необходимость настройки
• Компактный размер - удобен для установки в шкафах ограниченного объёма

Ограничения применения

• Не работает с однофазными сетями - требует именно 380 В трёхфазного напряжения
• IP20 - нельзя использовать без кожуха в условиях высокой влажности, пыли или температур ниже 0C
• Поддерживает только асинхронные двигатели - несовместим с серводвигателями и двигателями постоянного тока
• Максимальная мощность 5,5 кВт - не подходит для двигателей выше этой отметки

Примеры использования

• Насосная станция - плавное регулирование подачи воды в зависимости от давления
• Вентиляционная система - изменение скорости вентилятора по уровню CO₂
• Ленточный конвейер - согласование скорости с производственным циклом
• Компрессор воздуха - снижение мощности при низком спросе

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность повредит двигатель
• Обязательно используйте входной реактор, если питание от длинного кабеля или нестабильно
• Учитывайте посадочные размеры устройства - он рассчитан на монтаж в стандартные шкафы, но требует свободного пространства сверху и сбоку для теплоотвода
• Настройка параметров через кнопки на лицевой панели - рекомендуется начинать с заводских значений, затем корректировать под задачу
• Для длительной работы в жарких помещениях предусмотрите принудительное охлаждение
