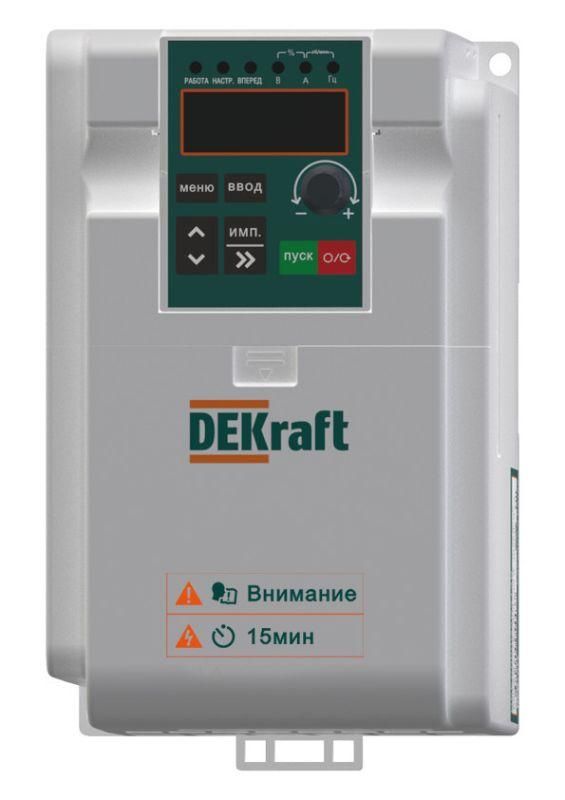

Преобразователь частоты DEKV060-3.7/5.5кВт 3 фазы 380В с торм. модулем | DEKV060G3R7P5R5T4B DEKraft APC

Преобразователь частоты 3 фазы 380В 3.7/5.5кВт с тормозным модулем от DEKraft (артикул dekv060g3r7p5r5t4b) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей с возможностью быстрого торможения за счёт встроенного тормозного модуля. Подходит для промышленного оборудования, где важна энергоэффективность и управляемый останов.

Назначение и область применения

Преобразователь частоты 3 фазы 380В 3.7/5.5кВт с тормозным модулем используется для управления двигателями в системах, требующих плавного запуска, точной настройки скорости и принудительного торможения. Применяется на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ и других устройствах с переменной нагрузкой. Благодаря встроенному тормозному модулю снижаются механические удары и уменьшается время остановки. Может использоваться в жилых и коммерческих зонах благодаря низкому уровню помех и соответствию требованиям по ЭМИ.

Технические характеристики

• Сетевое напряжение: 380–440 В, три фазы
• Выходная мощность: до 5,5 кВт (G-тип), 3,7 кВт (P-тип)
• Максимальное выходное напряжение: 440 В
• Максимальная выходная частота: 299 Гц
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение напряжения сети: +-15%
• Перегрузочная способность (P-тип): 150% × 60 с, 180% × 3 с
• Перегрузочная способность (G-тип): 120% × 60 с, 150% × 3 с
• Степень защиты: IP20 - подходит для установки внутри шкафа
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (для команд запуск/останов, переключение скоростей)
• Аналоговый выход: 1 (для передачи сигнала текущего значения частоты или тока)
• Цифровой выход: 1 (сигнал аварии, готовности, завершения цикла)
• Интерфейс RS-485: 1 (Modbus RTU для связи с PLC или HMI)
• Наличие блока управления: да - встроенный контроллер с программированием через кнопки
• Тип преобразователя: непосредственный (AC-AC) - без промежуточного постоянного тока
• Встроенная функция: пожарный режим - автоматическое повышение мощности при вызове экстренной системы
• Панель управления: съёмная LED-панель оператора - удобна для удалённого контроля

Совместимость и монтаж

Преобразователь частоты 3 фазы 380В 3.7/5.5кВт с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Монтаж допускается только в закрытом щите с защитой от пыли и влаги - IP20 не обеспечивает защиту от внешней среды. Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях (>10 м). Обязательно соблюдайте полярность L1/L2/L3 и U/V/W. Тормозной модуль требует подключения к внешнему тормозному резистору - его сопротивление и мощность выбираются по таблице из руководства. Съёмная панель подключается через разъём - её можно вынести на дверцу шкафа для удобства обслуживания.

Безопасность и стандарты

Преобразователь DEKraft соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перенапряжения, перегрузки и потери фазы реализована на уровне аппаратуры. Пожарный режим активируется по сигналу от внешнего устройства - позволяет временно увеличить мощность для эвакуационных систем. Устройство не предназначено для работы во взрывоопасных зонах.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешних устройств торможения
• Гибкая программируемость через панель - не нужен ПЛК для базового управления
• Поддержка Modbus RTU - легко интегрируется в существующие системы автоматизации
• Съёмная панель - упрощает доступ к настройкам без вскрытия шкафа
• Работа при колебаниях напряжения до +-15% - устойчивость к сетевым скачкам
• Два режима нагрузки (P- и G-тип) - оптимизация под насосы/вентиляторы (P) или конвейеры/станки (G)

Ограничения применения

• Не работает от однофазной сети - требует трёхфазное питание 380–440 В
• IP20 - нельзя использовать вне электрошкафа
• Тормозной модуль требует обязательного подключения внешнего резистора - без него возможен отказ
• Максимальная частота 299 Гц - недостаточно для высокоскоростных шпинделях свыше 300 Гц
• Один аналоговый вход - ограниченное количество внешних датчиков без расширения
• Нет встроенного фильтра EMI - при чувствительном оборудовании рекомендован внешний фильтр

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный запуск и останов, торможение по сигналу с датчика наличия продукта
• Вентиляция в торговом центре - изменение оборотов в зависимости от температуры воздуха по сигналу с термодатчика
• Насосная станция - автоматическая регулировка давления в трубопроводе
• Оборудование для производства бумаги - синхронизация нескольких приводов через Modbus
• Экстренная система вентиляции - пожарный режим включает максимальную мощность при срабатывании пожарной сигнализации

Практические советы

• Выбирайте тип (P или G) в зависимости от типа нагрузки: P - для насосов и вентиляторов, G - для механизмов с постоянным моментом
• При монтаже в шкафу оставьте минимум 10 см свободного пространства вокруг для теплоотвода
• Для тормозного резистора используйте только сертифицированные модели - не подходят самодельные элементы
• Настройте параметры ускорения и замедления - слишком резкий останов вызывает перенапряжение на шине постоянного тока
• Проверяйте правильность подключения RS-485: A и B не меняются местами - неверная полярность нарушает связь
• При первом запуске выполните автонастройку двигателя - это повысит точность управления и снизит нагрев
• Сохраняйте прошивку через панель - при сбросе настроек восстановить параметры будет легче
