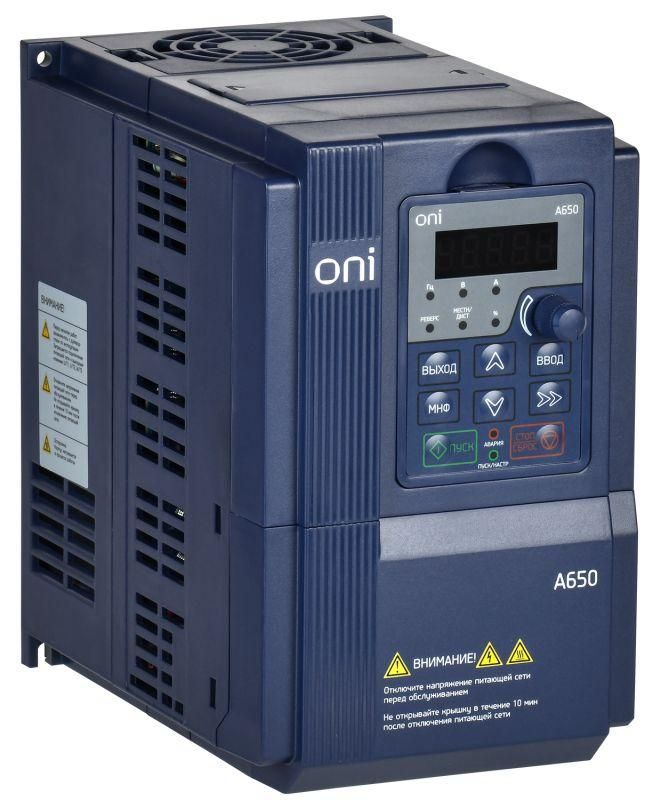

Преобразователь частоты A650 380В 3Ф 3,7кВт 9,5А M | A650-33E037TM ONI IEK

Преобразователь частоты 380В 3Ф 3,7кВт 9,5А M ONI - устройство для регулирования скорости трёхфазных электродвигателей, предназначенное для точного управления насосами, вентиляторами и другим насосно-вентиляторным оборудованием. Модель a650-33e037tm из серии A650 ONI сочетает компактную конструкцию, встроенную логику каскадного управления и высокую энергоэффективность.

Назначение и область применения

Преобразователь частоты 380В 3Ф 3,7кВт 9,5А M ONI используется для плавного запуска, регулирования скорости и автоматического контроля работы двигателей переменного тока. Особенно эффективен в системах с изменяющейся нагрузкой - например, в насосных станциях, системах вентиляции, кондиционирования и гидравлическом оборудовании. Подходит для установки в промышленных помещениях с контролируемой средой.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 3,7 кВт
• Номинальный выходной ток: 9,5 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять двигателями на повышенных скоростях, включая высокоскоростные шпиндели и вентиляторы
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразования: непосредственный - преобразует питание без промежуточного постоянного тока, повышая КПД
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды; требуется установка в электрошкафу
• Имеет встроенный блок управления - позволяет работать автономно без внешнего ПЛК
• Поддерживает протокол MODBUS RTU - легко интегрируется в системы автоматизации через RS-485

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 3,7кВт 9,5А M ONI совместим с трёхфазными асинхронными двигателями мощностью до 3,7 кВт. Для монтажа необходима установка в закрытом щите с защитой от пыли и влаги (из-за IP20). Подключение выполняется по схеме L1/L2/L3 - питание, U/V/W - двигатель. Обязательно соблюдать полярность и использовать медные провода сечением не менее 4 мм2 для силовой цепи. Кабели управления рекомендуется прокладывать отдельно от силовых для снижения помех.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Сертифицировано для применения в условиях промышленной зоны. Соответствует нормам EN 61800-5-1 и IEC 61800-3 по электромагнитной совместимости. Автоматические функции защиты включают: перегрузку по току, перегрев, потерю фазы, замыкание на землю и перенапряжение.

Преимущества

• Встроенная система каскадного управления - позволяет одновременно контролировать несколько насосов (до 6 в одной группе), экономя место и стоимость внешних контроллеров
• Специализированные алгоритмы для насосов - поддерживают режимы «по давлению», «по уровню», «чередование работы» и «резервирование»
• Энергоэффективность - снижает потребление на 20–40% по сравнению с клапанным регулированием
• Гибкая настройка - интерфейс позволяет задавать параметры через кнопки на корпусе без ПК
• MODBUS - обеспечивает удалённый мониторинг и интеграцию в SCADA-системы

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 исключает использование вне электрошкафа
• Не работает с однофазными двигателями - только с трёхфазными
• Максимальная температура окружающей среды +40C - при более высоких температурах требуется принудительное охлаждение или снижение нагрузки
• Не имеет встроенного фильтра гармоник - при чувствительном оборудовании рядом рекомендуется установить внешний фильтр

Примеры использования

• Автоматическая насосная станция водоснабжения - регулирование давления в трубопроводе по сигналу от датчика
• Система вентиляции в производственном цеху - изменение оборотов в зависимости от температуры воздуха
• Групповое управление тремя насосами - один преобразователь управляет основным, резервным и вспомогательным, чередуя работу для равномерного износа
• Циркулярный станок с ЧПУ - точное управление скоростью шпинделя до 600 Гц

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева
• Проверьте посадочные размеры перед установкой - корпус модели a650-33e037tm рассчитан на DIN-рейку 35 мм
• Для долгой службы используйте качественные клеммы и затягивайте болты усилием 0,5–0,7 Нм
• Если планируете подключение нескольких преобразователей - размещайте их с зазором минимум 50 мм для теплоотвода
• Настройте пороги аварийной защиты под конкретную задачу - например, снизьте время отключения при кратковременных перегрузках для насосов с высоким моментом старта
