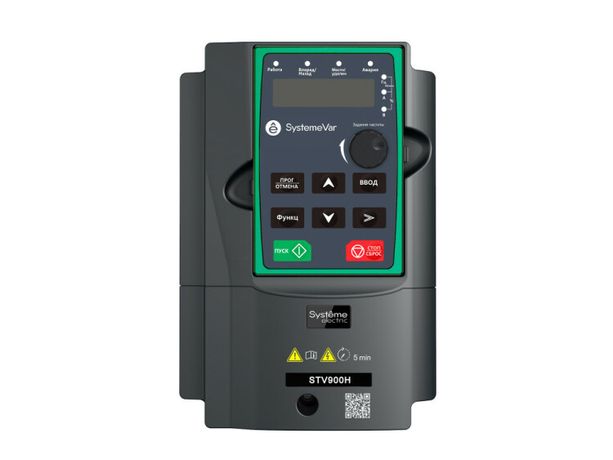

Преобразователь частоты STV900H 4.0 кВт 400В. Кран/Подъемник | STV900U40N4H SE APC

Преобразователь частоты STV900H 4.0 кВт 400В для крана/подъемника от Systeme Electric предназначен для точного регулирования скорости и момента электродвигателей грузоподъёмных механизмов. Этот преобразователь частоты обеспечивает надёжную работу в условиях промышленных кранов и подъёмников благодаря встроенным функциям безопасности и высокой перегрузочной способности.

Назначение и область применения

Преобразователь частоты STV900H 4.0 кВт 400В для крана/подъемника создан специально для управления двигателями грузоподъёмных устройств: мостовых кранов, электролебёдок, подъёмников, элеваторов и других механизмов с требованием точного позиционирования и безопасного торможения.

Подходит для работы в промышленных зонах с жёсткими требованиями к надёжности и контролю движения. Применяется там, где важна плавная скорость, удержание нагрузки на месте и быстрое аварийное отключение.

Технические характеристики

• Номинальная мощность: 4 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 9,5 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Частота ШИМ: 8 кГц
• Максимальная выходная мощность при линейной нагрузке: 9,5 кВт
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Габариты: 126×201×186 мм
• Вес: 2,5 кг
• Цифровые входы: 6
• Цифровые выходы: 2
• Аналоговые входы: 2
• Аналоговый выход: 1
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Управление: ручное, дистанционное, через интерфейс
• Симметрия сети (по частоте): +-0,05%
• Симметрия сети (по напряжению): +-0,1%
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 4.0 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 4 кВт. Для установки требуется свободное место в шкафу с достаточной вентиляцией - корпус не защищён от пыли и влаги (IP20).

Монтаж выполняется на DIN-рейку или плоскую поверхность с креплением болтами M4. Подключение силовых проводов - к клеммам L1/L2/L3 (питание) и U/V/W (двигатель). Учитывайте посадочные размеры: глубина 126 мм, ширина 201 мм.

Обязательно используйте внешний тормозной резистор при длительном режиме торможения - внутренний тормозной модуль рассчитан на кратковременные нагрузки.

Безопасность и стандарты

Преобразователь частоты STV900H 4.0 кВт 400В для крана/подъемника имеет встроенную функцию STO (Safe Torque Off) - соответствует требованиям EN ISO 13849-1 и IEC 61800-5-2 для уровня PLd/SIL2. Это позволяет полностью отключить крутящий момент двигателя при аварии или остановке.

Функция управления тормозом позволяет точно координировать отпускание механического тормоза с запуском двигателя - предотвращает проскальзывание груза при старте.

Преимущества

• Высокая перегрузочная способность G-типа - идеальна для импульсных нагрузок кранов
• Встроенный тормозной модуль снижает стоимость системы
• Функция STO обеспечивает соответствие нормам безопасности без внешних устройств
• Modbus RTU позволяет легко интегрировать в автоматизированные системы
• Работа в четырёх квадрантах - поддерживает рекуперацию энергии при опускании груза
• Точная симметрия входного напряжения минимизирует помехи и нагрев двигателя

Ограничения применения

• Не предназначен для открытых площадок или сырых помещений из-за степени защиты IP20
• Не подходит для двигателей выше 4 кВт - возможен перегрев и отказ
• Внутренний тормозной модуль ограничен по времени и мощности; при длительном торможении нужен внешний резистор
• Требуется качественная сеть питания - допускаются колебания +-15%, но скачки напряжения свыше 440 В вызывают отключение
• Не имеет встроенного фильтра EMI - при чувствительных системах потребуется внешняя фильтрация

Примеры использования

• Электромостовой кран с перемещением груза по горизонтали и вертикали
• Лебёдка для подъёма материалов на стройплощадке
• Подъёмник для обслуживания оборудования в цеху
• Конвейер с вертикальным участком и торможением под нагрузкой
• Автоматизированная система хранения с использованием роботов-штабелёров

Практические советы

• Выбирайте двигатель с номиналом 4 кВт и классом изоляции F - он лучше выдерживает тепловые нагрузки от преобразователя
• При использовании Modbus - проверьте адрес устройства и скорость передачи (обычно 9600 бод, 8N1)
• Настройте параметры торможения: время разгона/торможения, уровень тормозного момента - чтобы избежать раскачивания груза
• Для долгой службы - следите за температурой шкафа: не более +40C, желательно принудительная вентиляция
• Запрещено подключать к выходу преобразователя конденсаторы или сетевые фильтры - это повредит IGBT-ключи
• При первом запуске - выполните автонастройку двигателя (ID-обучение) для максимальной эффективности
