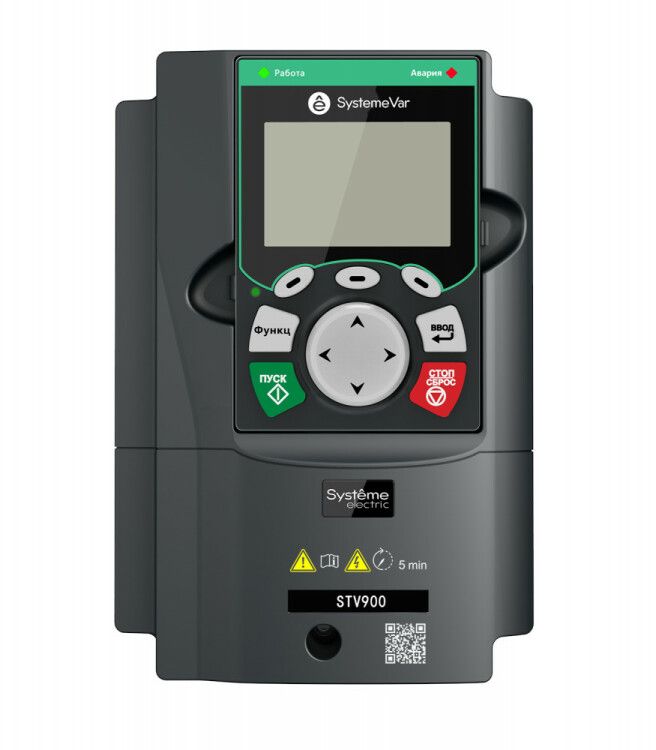

Преобразователь частоты STV900 G-тип: 4.0 кВт (P-тип: 5.5 кВт) 400В | STV900U40N4 SE APC

Преобразователь частоты STV900 4.0 кВт 400В SE (P-тип: 5.5 кВт) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Бренд Systeme Electric обеспечивает надёжную работу устройства в условиях высоких механических нагрузок, а артикул stv900u40n4 указывает на конкретную модификацию с P-типом перегрузки.

Назначение и область применения

Преобразователь частоты STV900 4.0 кВт 400В SE используется для управления скоростью вращения электродвигателей, что позволяет оптимизировать энергопотребление и точно контролировать технологические процессы. Подходит для установки на насосах, вентиляторах, конвейерах, компрессорах и других механизмах с переменной нагрузкой. Применяется исключительно в промышленных зонах с устойчивой сетью 400 В.

Технические характеристики

• Номинальная мощность двигателя: 4 кВт (P-тип - максимальная выходная мощность до 9,5 кВт)
• Номинальный выходной ток: 9,5 А
• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая несущая частота ШИМ: 4 кГц (для P-типа)
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (управление запуском, остановом, переключением режимов)
• Аналоговый выход: 1 (для передачи информации о состоянии, например, частоте или токе)
• Цифровой выход: 1 (сигнал аварии или готовности)
• Интерфейс связи: Modbus RTU через RS-485
• Управление: ручное (панель), дистанционное (кнопки), программное (через интерфейс)
• Работа в четырёх квадрантах: да - поддерживает рекуперацию энергии при торможении
• Габариты: 126×201×186 мм
• Вес: 2,5 кг

Совместимость и монтаж

Преобразователь частоты STV900 4.0 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 4 кВт. Для монтажа требуется свободное место в шкафу с хорошей вентиляцией - устройство не имеет защиты выше IP20. Клеммы для подключения питания, двигателя и сигналов расположены на лицевой стороне. Убедитесь, что посадочные размеры соответствуют габаритам 126×201×186 мм. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий в корпусе. Подключение проводов - жестко закреплёнными, без изгиба под острым углом. Обязательно соблюдайте полярность и цветовую маркировку фаз.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного оборудования. Отличается низкими уровнями помех благодаря стабильной несущей частоте ШИМ. Система контроля перегрева, перенапряжения и перегрузки автоматически снижает мощность или отключает питание при аварийных ситуациях. Гарантийный срок - 24 месяца.

Преимущества

• Поддержка работы в четырёх квадрантах - возможность рекуперации энергии при торможении, снижающая затраты на электроэнергию
• Интеграция с системами автоматизации через Modbus RTU - удобно для централизованного управления
• Малый вес и компактные размеры - легко помещается даже в ограниченном пространстве
• Гибкая система управления - можно задавать параметры как с панели, так и удалённо
• Высокая точность регулирования частоты - отклонение менее 0,05%

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты в шкафу
• Не предназначена для длительной работы на пределе перегрузки - P-тип выдерживает 120% лишь 60 секунд; для постоянной нагрузки 5,5 кВт нужен другой тип
• Только для трёхфазных сетей 380–440 В - не работает от однофазного напряжения
• Не содержит встроенного фильтра EMI - при чувствительных системах требует внешнего фильтра
• Нет экрана - все данные выводятся через интерфейс или внешние индикаторы

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный пуск и изменение скорости по технологии
• Вентилятор системы охлаждения - экономия энергии за счёт регулирования оборотов в зависимости от температуры
• Насосная станция - управление давлением в трубопроводе путём изменения частоты вращения
• Лебёдка с рекуперацией - торможение груза с возвратом части энергии в сеть

Практические советы

• Выбирая между G- и P-типом: P-тип лучше для кратковременных перегрузок (например, при старте тяжёлых механизмов); G-тип - для равномерной нагрузки
• При использовании Modbus - проверьте адрес устройства и скорость передачи (обычно 9600 бод, 8N1)
• Обязательно используйте входной реактор, если расстояние от двигателя больше 50 метров - это снизит импульсные помехи
• Не забудьте про заземление корпуса - обязательное условие для безопасной работы
• Настройка параметров через интерфейс требует знания базовой терминологии: F001 - частота, F002 - время разгона, F003 - время торможения
• При замене - сверьте артикул stv900u40n4 с оригинальным документом, чтобы не перепутать версию с G-типом
