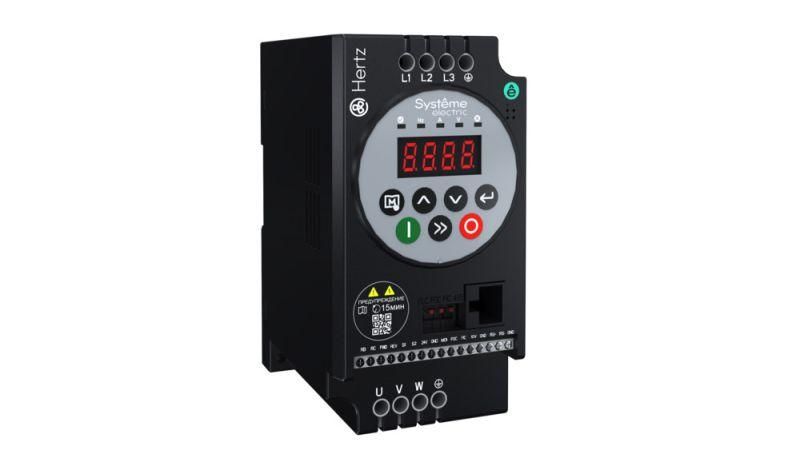

Преобразователь частоты STV050 Hertz 0.75кВт 380В ЭМС С3 + LED панель оператора SE STV050U07N4 APC

Преобразователь частоты 0,75 кВт 380В ЭМС С3 с LED панелью оператора SE от бренда Systeme Electric (артикул stv050u07n4) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - особенно эффективен в насосах и вентиляторах.

Назначение и область применения

Преобразователь частоты 0,75 кВт 380В ЭМС С3 с LED панелью оператора SE используется для управления скоростью вращения электродвигателей в системах, где важна энергоэффективность и плавный запуск. Подходит для насосных установок, вентиляционных систем, конвейеров и других устройств с изменяющейся нагрузкой. Особенно ценится в задачах, требующих работы в «пожарном режиме» - когда необходимо обеспечить работу двигателя даже при перегрузках и повреждении кабеля.

Технические характеристики

• Мощность: 0,75 кВт
• Напряжение питания: 380–480 В, 3 фазы, 50/60 Гц
• Выходная частота: до 599 Гц
• Перегрузочная способность: до 150% в течение 60 секунд, до 180% на 3 секунды (при цикле 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафов
• Температурный диапазон: –20C … +50C (при температуре выше +40C снижаются номинальные параметры)
• Встроенные порты: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Коммуникация: Modbus RTU через RS-485
• Габариты: 72×142×110 мм
• Вес: 0,7 кг
• Покрытие печатных плат: класс 3С2 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Встроенный фильтр ЭМС: класс C3, соответствует EN 61800-3

Совместимость и монтаж

Преобразователь частоты 0,75 кВт 380В ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 0,75 кВт. Для подключения используйте кабели сечением, соответствующим току 2,1 А (номинальный) и возможным пиковым значениям. Клеммы рассчитаны на зажим провода до 2,5 мм2.

Монтаж допускается «бок-о-бок» - устройства можно устанавливать вплотную друг к другу без зазора. Это позволяет экономить место в распределительных шкафах. Установка обязательна на вертикальной плоскости, в хорошо вентилируемой зоне. Не монтировать в местах с высокой влажностью, прямым попаданием воды или пылевых потоков - степень защиты IP20 не защищает от внешней среды.

Безопасность и стандарты

• Соответствие EN 61800-3 - требования к электромагнитной совместимости (EMC) класса C3
• EN 60721-3-3 - покрытие плат класса 3С2 для повышенной надёжности в сложных условиях
• Поддерживает функцию контроля целостности кабеля двигателя - предотвращает аварию при обрыве жилы
• Имеет внутреннюю защиту от перегрева, перенапряжения, перегрузки и короткого замыкания

Преимущества

• Компактный «книжный» форм-фактор - занимает мало места в шкафу
• Встроенный фильтр ЭМС класса C3 исключает необходимость внешнего фильтра в типичных промышленных сетях
• LED-панель оператора - удобная локальная настройка без подключения к ПК
• Покрытие плат класса 3С2 увеличивает срок службы в условиях влажности, пыли и колебаний температуры
• Поддержка «пожарного режима» - продолжает работать при перегрузках, что критично для систем противопожарной безопасности
• Бесплатное ПО SystemeVAR Tool - позволяет легко настраивать параметры, выполнять диагностику и обновлять прошивку
• Гарантия 3 года - один из самых длинных сроков в своём классе

Ограничения применения

• Не предназначена для однофазных сетей - требуется трёхфазное питание 380–480 В
• IP20 - нельзя использовать вне закрытых шкафов, в сырых помещениях или на улице
• При температуре выше +40C максимальная выходная мощность снижается - нужен принудительный воздухообмен
• Не поддерживает обратную связь по скорости (нет энкодера) - не подходит для задач, требующих точного позиционирования
• Максимальная частота 599 Гц - недостаточно для высокоскоростных шпинделях (>10 000 об/мин)

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения - плавный пуск и регулировка давления
• Вентиляторы в HVAC-системах - автоматическое поддержание заданного расхода воздуха
• Промышленные вытяжки - работа в «пожарном режиме» при аварийной ситуации
• Ленточные конвейеры - регулировка скорости в зависимости от загрузки
• Агрегаты с переменным моментом - компрессоры, смесители, дробилки

Практические советы

• При монтаже соблюдайте минимальное расстояние 50 мм сверху и снизу для теплоотвода - даже при «бок-о-бок» расположении
• Обязательно проверьте целостность кабеля двигателя перед первым запуском - функция контроля работает только при исправной проводке
• Настройку начинайте через LED-панель: выберите режим «Автоматический запуск» для насосов/вентиляторов - система сама определит параметры двигателя
• Для удалённой диагностики подключите ПК через USB-RS485 адаптер и используйте SystemeVAR Tool - программа бесплатна и не требует лицензии
• Если двигатель греется - проверьте коэффициент V/f, возможно, стоит перейти на векторное управление
• Запрещено подключать к выходу ПЧ конденсаторы или активные фильтры - это вызывает отказ силовой части
