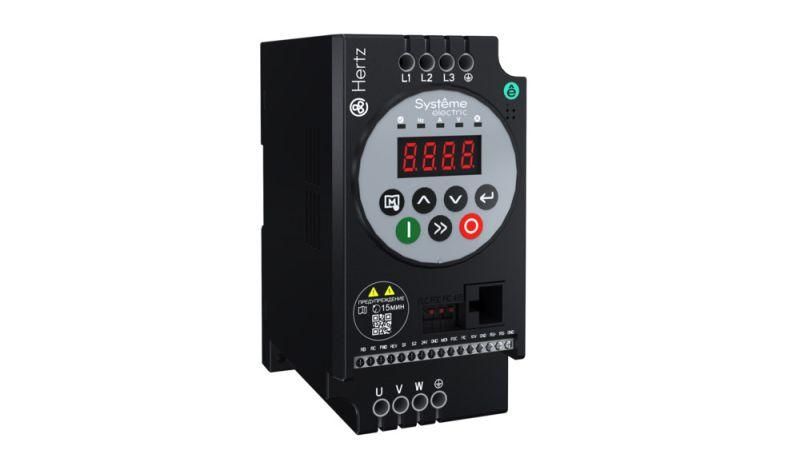

Преобразователь частоты STV050 Hertz 1.5кВт 380В ЭМС С3 + LED панель оператора SE STV050U15N4 APC

Преобразователь частоты 1,5 кВт 380В ЭМС С3 с LED панелью оператора SE от бренда Systeme Electric (артикул stv050u15n4) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - особенно эффективен в насосах и вентиляторах.

Назначение и область применения

Преобразователь частоты 1,5 кВт 380В ЭМС С3 с LED панелью оператора SE используется для управления скоростью вращения электродвигателей в зависимости от потребностей технологического процесса. Подходит для насосных установок, вентиляционных систем, конвейеров и других устройств, где важна энергоэффективность и плавный запуск. Особенно рекомендован для задач, требующих работы в пожарном режиме - благодаря функции контроля целостности кабеля двигателя.

Технические характеристики

• Номинальная мощность: 1,5 кВт
• Сетевое напряжение: 380 В, три фазы (допуск: 340–440 В)
• Выходная частота: до 599 Гц
• Частота сети: 50/60 Гц
• Ток на входе: 3,8 А
• Перегрузочная способность: 150% до 60 секунд, 180% до 3 секунд (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафов
• Рабочая температура: от –20 C до +50 C (при +40 C и ниже - сохраняет номинальную мощность)
• Вес: 0,7 кг
• Габариты: 72×142×110 мм
• Покрытие печатных плат: класс 3С2 (по EN 60721-3-3) - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Встроенные интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол связи: Modbus RTU
• Встроенный фильтр ЭМС класса C3 (соответствует EN 61800-3)

Совместимость и монтаж

Преобразователь частоты 1,5 кВт 380В ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для подключения требуется трёхфазная сеть 380 В +-15%. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Конструкция позволяет монтаж «бок-о-бок» - устройства можно устанавливать прямо рядом друг с другом без зазора. Это экономит место в шкафах. Установка возможна только вертикально, без переворота. Встроенный LED-интерфейс обеспечивает локальное управление и отображение параметров без внешнего контроллера.

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 снижает помехи в сетях согласно EN 61800-3 - исключает необходимость во внешнем фильтре в типичных промышленных условиях
• Покрытие плат класса 3С2 повышает надёжность в условиях высокой влажности и загрязнённости воздуха
• Функция «пожарный режим» автоматически активируется при сигнале от системы безопасности и продолжает работу даже при перегреве двигателя - за счёт постоянного контроля целостности кабеля
• Гарантия: 36 месяцев

Преимущества

• Компактный «книжный» форм-фактор - занимает минимум места в шкафу
• Встроенный фильтр ЭМС класса C3 - не нужен внешний фильтр, что упрощает сборку и снижает стоимость
• Поддержка «бок-о-бок» монтажа - плотная компоновка без тепловых зазоров
• Встроенный LED-операторский интерфейс - удобство настройки и диагностики без ПК
• ПО SystemeVAR Tool - бесплатная программа для быстрого ввода в эксплуатацию, настройки параметров и считывания журналов аварий
• Покрытие плат класса 3С2 - увеличенный срок службы в сложных условиях

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не защищает от воды и пыли
• Не подходит для прямого управления синхронными двигателями или двигателями с энкодером - отсутствует замкнутый контур управления
• Запрещено использовать при напряжении менее 340 В - риск отказа из-за недостатка питания
• При температуре выше +40 C допускается снижение выходной мощности - необходимо учитывать условия охлаждения
• Не имеет встроенного тормозного модуля - для быстрого останова требуются внешние тормозные резисторы

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения - плавный пуск и регулирование давления
• Вентиляторы в HVAC-системах - энергосбережение за счёт изменения оборотов в зависимости от температуры
• Лифтовые механизмы с малой грузоподъёмностью - точное позиционирование
• Производственные линии с изменяемой скоростью - конвейеры, дозаторы, смесители
• Оборудование противопожарной системы - работа в «пожарном режиме» при отключении основного питания

Практические советы

• При монтаже соблюдайте минимальное расстояние 50 мм сверху и снизу для лучшей вентиляции - даже при «бок-о-бок» установке важно обеспечить поток воздуха
• Используйте кабели с экранированием для подключения двигателя - это усиливает действие встроенного фильтра ЭМС
• Настройку начинайте через ПО SystemeVAR Tool - проще и безопаснее, чем вручную через LED-панель
• Проверьте целостность кабеля двигателя перед первым запуском - функция пожарного режима зависит от этого сигнала
• Для длительной работы при температуре +40…+50 C рекомендуется принудительное охлаждение или снижение нагрузки до 80%
• Артикул stv050u15n4 - единственный вариант этой модели с встроенным фильтром C3 и LED-панелью; другие версии без них не подходят для жестких норм EMC
