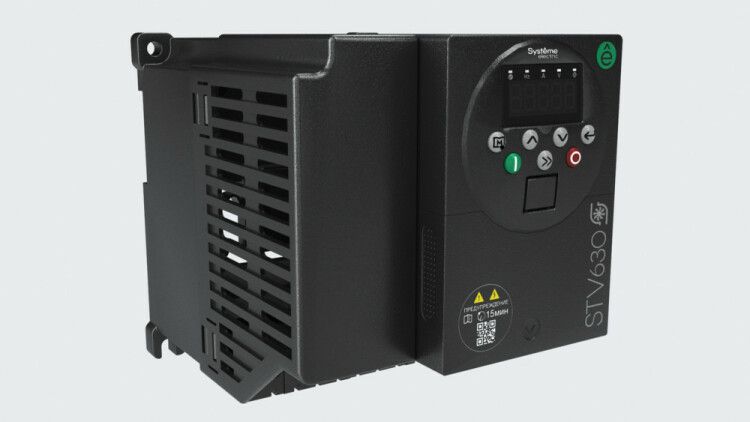

Преобразователь частоты STV630 1,5 кВт 400В ЭМС С3 + LED панель оператора | STV630U15N4 Systeme Electric APC

Преобразователь частоты 1,5 кВт 400В ЭМС С3 + LED панель оператора от Systeme Electric - компактный регулятор скорости двигателя для насосов, вентиляторов и других устройств с переменной нагрузкой. Артикул stv630u15n4 включает встроенную LED-панель управления и фильтр EMC класса C3, что упрощает установку в промышленных системах.

Назначение и область применения

Преобразователь частоты 1,5 кВт 400В ЭМС С3 + LED панель оператора предназначен для плавного запуска, остановки и регулирования скорости трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Подходит для автоматизации насосных станций, систем вентиляции, конвейеров и другого оборудования, где требуется изменение оборотов в зависимости от технологических требований. Устройство особенно эффективно там, где важна энергоэффективность и снижение механических ударов при старте.

Технические характеристики

• Номинальное сетевое напряжение: 380–480 В, три фазы
• Выходная мощность: 1,5 кВт
• Номинальный ток: 3,8 А
• Максимальная выходная частота: 599 Гц
• Частота сети: 50 / 60 Гц
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Встроенные интерфейсы: Modbus RTU (для связи с PLC и HMI)
• Количество дискретных входов: 5 DI
• Аналоговый вход: 1 AI (0...10 В или 4...20 мА)
• Дискретный выход: 1 DO
• Реле выход: 1 RO
• Аналоговый выход: 1 AO (0...10 В)
• Типоразмер: A2
• Габариты: 109×129×148 мм
• Вес: 0,96 кг
• Покрытие печатных плат: класс 3C3 - повышенная устойчивость к влаге и загрязнениям

Совместимость и монтаж

Преобразователь частоты 1,5 кВт 400В ЭМС С3 + LED панель оператора совместим с большинством трёхфазных асинхронных двигателей до 1,5 кВт. Для подключения используйте кабели сечением, соответствующим току 3,8 А (минимум 1,5 мм2 медный). Клеммы на передней панели доступны после снятия крышки. Монтаж - на стену или DIN-рейку (не входит в комплект). Обеспечьте свободное пространство вокруг устройства для теплоотвода - минимум 50 мм сверху и снизу. Устройство не имеет встроенного DC-реактора, поэтому при наличии помех в сети рекомендуется внешний реактор или усиление фильтрации.

Безопасность и стандарты

Преобразователь частоты 1,5 кВт 400В ЭМС С3 + LED панель оператора соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный фильтр EMC класса C3 обеспечивает соответствие нормам для промышленной среды без необходимости внешнего фильтра. Сертифицирован для работы в помещениях с контролируемой температурой и влажностью.

Преимущества

• LED-панель оператора позволяет настраивать параметры без подключения к компьютеру
• Встроенный Modbus RTU упрощает интеграцию в системы автоматизации
• ЭМС-фильтр класса C3 исключает необходимость внешних фильтров в типичных промышленных условиях
• Увеличенная защита плат (класс 3C3) повышает надёжность в условиях высокой влажности и пыли
• Компактный корпус типа A2 экономит место в шкафах управления

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 не допускает использование вне закрытых щитов
• Отсутствует слот для карты расширения - нельзя добавить дополнительные аналоговые или цифровые каналы
• Нет встроенного светодиода состояния - контроль работоспособности возможен только через LED-панель или сигналы Modbus
• Не поддерживает питание от однофазной сети - требует трёхфазное напряжение 380–480 В
• Не рассчитана на длительную работу при перегрузках выше 110 % - для таких режимов нужен более мощный вариант

Примеры использования

• Автоматизация циркуляционных насосов в системах отопления - плавное регулирование давления
• Вентиляторы в HVAC-системах - энергосбережение за счёт изменения скорости в зависимости от температуры
• Ленточные конвейеры - точная синхронизация скорости с другими участками производства
• Компрессоры малой мощности - снижение пиковых токов при запуске

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратном направлении
• Настройте параметры ускорения и замедления - слишком быстрый разгон увеличивает нагрузку на механизм
• Используйте выносной термостат или датчик температуры, если устройство установлено в плотно закрытом шкафу
• Для долговременной работы в условиях высокой влажности проверяйте герметичность шкафа - IP20 не защищает от попадания влаги извне
• Обновите прошивку через Modbus, если доступны версии от производителя - это исправляет известные ошибки и улучшает стабильность
