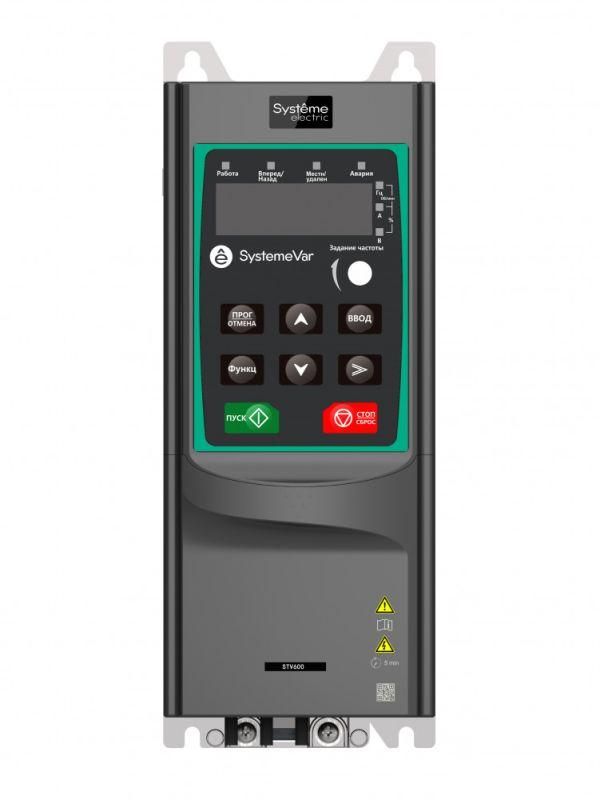

Преобразователь частоты STV600 1.5 кВт 400В с ЭМС C2 фильт. | STV600U15N4F2 SE APC

Преобразователь частоты 1.5 кВт 400В с ЭМС C2 фильтром SE от Systeme Electric - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 1,5 кВт, предназначенное для работы в системах с переменной нагрузкой, таких как насосы и вентиляторы. Артикул stv600u15n4f2 включает встроенный фильтр класса С2, что исключает необходимость внешнего EMC-устройства.

Назначение и область применения

Преобразователь частоты 1.5 кВт 400В с ЭМС C2 фильтром SE используется для плавного запуска, остановки и регулирования оборотов двигателей в зависимости от потребления энергии. Подходит для автоматизации систем водоснабжения, кондиционирования, вентиляции, конвейеров и других технологий, где важна экономичность и стабильность работы. Особенно эффективен в насосных и вентиляторных контурах благодаря встроенным алгоритмам для этих задач, включая функцию «пожарный режим» - аварийный вывод на максимальную мощность при необходимости.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (допустимый диапазон 380–440 В)
• Номинальная мощность двигателя: 1,5 кВт
• Номинальный выходной ток: 3,7 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Управление: скалярное и векторное (без энкодера)
• Цифровые входы: 6
• Аналоговые входы/выходы: 2 / 2
• Цифровой выход: 1 (реле)*
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS, PROFINET, CANopen через модули расширения
• Количество слотов расширения: 2 (SLOT1, SLOT2)
• Степень защиты: IP20
• Охлаждение: естественное (без вентилятора)
• Рабочая температура: от -10 C до +50 C; при +40 C и ниже - сохраняет номинальные параметры
• Габариты: 89 × 231 × 186 мм
• Вес: 2 кг
• Гарантия: 24 месяца
• Конформное покрытие плат: Class 3C3 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий

*Релейный выход: два контакта есть только у экземпляров, выпущенных после 15 марта 2023 г. - проверьте наличие круглой метки QCPASS на упаковке.

Совместимость и монтаж

Преобразователь частоты stv600u15n4f2 рассчитан на встраивание в шкафы управления. Устанавливается настенно или фланцево. Для монтажа требуется свободное пространство вокруг корпуса для циркуляции воздуха - не закрывайте вентиляционные отверстия. Клеммы для подключения проводов расположены сверху и снизу - удобны для вертикальной прокладки кабелей. Не требует внешних реакторов или дросселей, так как имеет встроенный фильтр ЭМС класса С2. Подключение осуществляется к трёхфазной сети 400 В и двигателю соответствующей мощности. Панель оператора встроена (LED), но можно заменить её на выносную LED (SEOP-1203) или LCD (SEOP-1205) для удалённого контроля.

Безопасность и стандарты

• Электромагнитная совместимость: соответствие EN 61800-3, класс С2 - позволяет использовать без дополнительных фильтров в промышленных зонах
• Защита от перегрузки: 110% от номинала до 60 секунд
• Конформное покрытие печатных плат: Class 3C3 - повышает надёжность в условиях повышенной влажности и запылённости
• Соответствует требованиям IEC/EN 61800-5-1 (безопасность электрооборудования)

Преимущества

• Встроенный фильтр ЭМС класса С2 снижает стоимость и время монтажа - не нужен внешний фильтр
• Поддержка двух типов управления (скалярное и векторное) обеспечивает гибкость для различных задач
• Наличие «пожарного режима» - критически важно для систем противопожарной безопасности
• Два слота расширения позволяют добавить интерфейсы (PROFIBUS, PROFINET) и увеличить количество входов/выходов
• Конформное покрытие плат продлевает срок службы в агрессивных средах
• Отсутствие вентилятора - бесшумная работа и высокая надёжность

Ограничения применения

• Не предназначен для работы вне шкафа - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для прямого подключения к однофазным сетям - требует трёхфазного питания 380–440 В
• Без встроенного DC-реактора - при длительной работе на пределе возможны помехи, хотя фильтр С2 компенсирует большую часть
• Не рекомендован для применения при температуре выше +40 C без принудительного охлаждения шкафа - возможна дератинг (снижение мощности)
• Релейный выход с двумя контактами есть только у новых серий (после марта 2023) - у старых моделей один контакт

Примеры использования

• Автоматизация системы водоснабжения - плавное изменение давления по сигналу от датчика
• Вентиляция в производственном помещении - регулировка скорости вентиляторов в зависимости от температуры
• Конвейерная линия - точная синхронизация скоростей нескольких приводов
• Система пожаротушения - активация в «пожарном режиме» для максимальной подачи воды
• Оборудование с переменной нагрузкой - например, воздуходувки, компрессоры, смесители

Практические советы

• Перед монтажом проверьте, что напряжение сети находится в пределах 380–440 В - выход за границы вызывает отказ
• При использовании выносной панели (SEOP-1203/1205) используйте экранированный кабель длиной не более 10 м
• Для подключения Modbus - используйте twisted pair (витая пара) с терминаторами на концах линии
• Если планируете расширение IO - заранее выберите платы SEOP-1628 или SEOP-1630, они совместимы со слотами SLOT1/SLOT2
• При установке в шкаф обеспечьте минимальный зазор 50 мм сверху и снизу для теплоотвода
• Настройка параметров возможна через кнопки на панели, через Modbus или с помощью ПК - документацию производителя лучше иметь под рукой
• Проверьте маркировку QCPASS на упаковке - если она есть, значит, у вас модель с двумя релейными выходами
