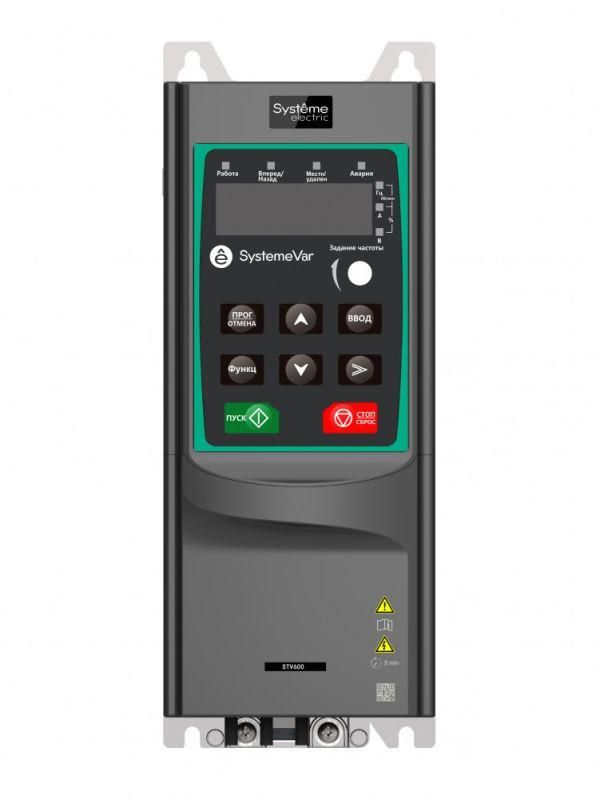

Преобразователь частоты STV600 1.5 кВт 400В | STV600U15N4 SE APC

Преобразователь частоты STV600 1.5 кВт 400 В от Systeme Electric предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах - особенно в насосах и вентиляторах. Модель STV600 обеспечивает скалярное и векторное управление без датчика обратной связи, работает в широком диапазоне напряжений и совместима с промышленными сетями 50/60 Гц.

Назначение и область применения

STV600 1.5 кВт используется там, где требуется плавное регулирование оборотов двигателя: системы водоснабжения, кондиционирования, вентиляции, конвейеров, компрессоров и других устройств с переменной нагрузкой. Особенно эффективен в насосных и вентиляторных приложениях благодаря встроенным алгоритмам снижения энергопотребления. Подходит для установки внутри шкафов управления в промышленных условиях.

Технические характеристики

• Номинальная мощность: 1,5 кВт (возможно перегрузка до 110% - 60 секунд)
• Номинальный выходной ток: 3,7 А
• Выходное напряжение: до 440 В
• Максимальная выходная частота: 400 Гц
• Питание: 3 фазы, 380–440 В (+-15%/+10%), 50/60 Гц
• Допустимые колебания сети: +-0,05% по частоте, +-0,1% по напряжению
• Управление: скалярное и векторное (без энкодера)
• Цифровые входы: 6
• Аналоговые входы: 2 / Аналоговые выходы: 2
• Цифровой выход: 1 (реле)*
• Интерфейсы: 1 порт RS-485 с Modbus RTU
• Поддержка расширения: 2 слота для плат (PROFIBUS, PROFINET, CANopen, I/O-расширители)
• Степень защиты: IP20
• Охлаждение: естественное (без вентилятора)
• Рабочая температура: от -10C до +50C (номинальные параметры сохраняются до +40C)
• Габариты: 89×231×186 мм
• Вес: 2 кг
• Гарантия: 24 месяца

*Релейный выход: два контакта - только у моделей, выпущенных после 15 марта 2023 г. (маркировка “QCPASS” на упаковке).

Совместимость и монтаж

STV600 1.5 кВт устанавливается внутрь электрического шкафа (встраиваемый тип). Возможны два способа крепления: настенный и фланцевый. Для подключения используются клеммы на передней панели. Кабели питания и двигателя должны соответствовать допустимому току 3,7 А. Учитывайте минимальный радиус изгиба проводов и обязательное заземление корпуса. Панель оператора встроена (LED), но можно заменить на выносную LED (SEOP-1203) или LCD (SEOP-1205). Расширение функций осуществляется через два внутренних слота - подходят платы SEOP-1301, SEOP-1302, SEOP-1307, SEOP-1628, SEOP-1630.

Безопасность и стандарты

• Конформное покрытие печатных плат - класс 3С3 по EN 60721-3-3 (защита от влаги, пыли, химических воздействий)
• Не имеет встроенного EMC-фильтра - при использовании в чувствительных средах рекомендуется внешняя фильтрация
• Не содержит встроенного DC-реактора и моторного дросселя - при длительной работе на низких частотах возможны помехи, требует проверки согласования с двигателем
• Соответствует требованиям для промышленного применения в зонах с высокими уровнями электромагнитных помех

Преимущества

• Поддержка двух режимов управления - скалярного (простота) и векторного (точная скорость и момент)
• Встроенные оптимизации для насосов и вентиляторов - экономия энергии за счёт адаптивного контроля давления/потока
• Пожарный режим - автоматическое повышение мощности при сигнале от пожарной системы
• Гибкая система расширения: возможность добавить промышленные протоколы (PROFINET, PROFIBUS) и дополнительные I/O
• Интеграция с ПО SystemeVAR Studio - удобная настройка, диагностика и мониторинг через USB/RS-485
• Надёжное конформное покрытие плат - увеличивает долговечность в агрессивных средах

Ограничения применения

• IP20 - нельзя использовать вне закрытых шкафов, даже в помещениях с повышенной влажностью
• Отсутствие встроенного реактора и фильтра - риск возникновения гармоник и перегрева двигателя при длинных кабелях (>30 м); требуется внешнее решение
• Нет встроенного тормозного резистора - для быстрого торможения нужен внешний элемент
• Максимальная частота 400 Гц - не подходит для высокоскоростных шпинделях сверлильных станков выше этого значения
• Температурный предел +50C - не рекомендован для установки рядом с нагревательными элементами или в плохо вентилируемых шкафах

Примеры использования

• Автоматическая система подачи воды в многоэтажном здании - регулировка давления по сигналу от датчика
• Вентиляционная установка в цеху - изменение оборотов в зависимости от концентрации пыли
• Линия производства с конвейером - плавный запуск и остановка для защиты продукции
• Пожарный насос - активация в режиме «пожар» при получении сигнала от пожарной тревоги
• Система рециркуляции воздуха в лаборатории - работа по таймеру и датчику CO₂

Практические советы

• Выбирайте кабель с сечением не менее 2,5 мм2 для фаз и заземления - учитывайте длину и условия прокладки
• Если двигатель расположен более чем на 30 метрах от преобразователя - установите внешний dV/dt-фильтр и/или дроссель
• Для удалённой настройки используйте выносную панель SEOP-1205 (LCD) - она удобнее при обслуживании шкафа
• Перед первым запуском выполните автокалибровку двигателя через SystemeVAR Studio - это повысит точность векторного управления
• Проверьте наличие маркировки “QCPASS” на упаковке - если её нет, у вас модель с одним релейным выходом, а не двумя
• При эксплуатации в условиях ниже 0C - убедитесь, что шкаф не продувается холодным воздухом, чтобы избежать конденсата
• Обязательно подключите заземление - отсутствие соединения с контуром заземления делает работу устройства опасной
