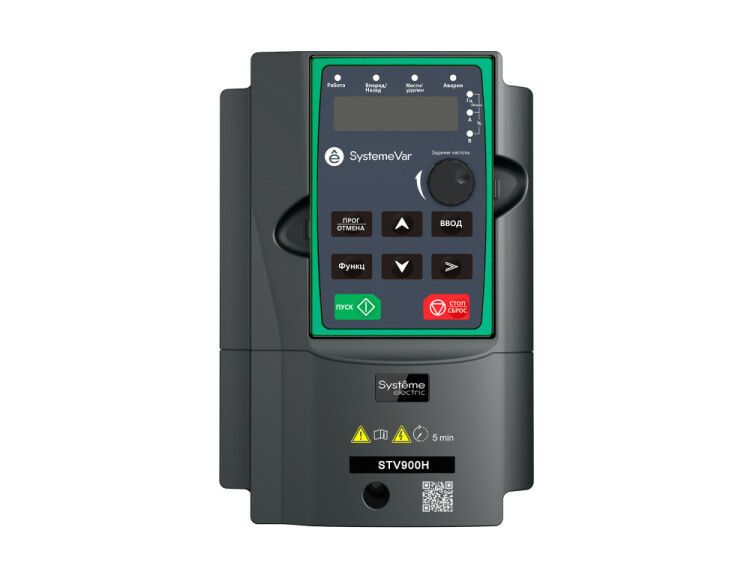

Преобразователь частоты STV900H 1.5 кВт 400В. Кран/Подъемник | STV900U15N4H SE APC

Преобразователь частоты STV900H 1.5 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателя грузоподъёмных механизмов. Бренд Systeme Electric, артикул stv900u15n4h, предназначен для работы в промышленных условиях с высокими требованиями к надёжности и безопасности.

Назначение и область применения

Преобразователь частоты STV900H 1.5 кВт 400В для крана/подъемника используется для управления двигателями кранов, подъёмников, лебёдок и других механизмов, где требуется плавный пуск, точная остановка и контроль момента. Подходит для циклических режимов работы, частых изменений направления вращения и работы на спуск с рекуперацией энергии. Применяется в промышленных зонах: на складах, в цехах, на терминалах, в строительстве и логистике.

Технические характеристики

• Номинальная мощность: 1,5 кВт (G-тип - перегрузка до 150% 60 сек, 180% 10 сек, 200% 1 сек)
• Номинальный выходной ток: 3,7 А
• Напряжение питания: 380–440 В, 3 фазы (допуск –15%…+10%)
• Максимальное выходное напряжение: 440 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 8 кГц
• Выходная мощность при линейной нагрузке: 3,7 кВт
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 2
• Аналоговый выход: 1
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Симметрия сети (по частоте): +-0,05%, (по напряжению): +-0,1%
• Габариты: 126×185×186 мм
• Вес: 2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 1.5 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 1,5 кВт. Для монтажа необходима установка в закрытом щите с хорошей вентиляцией - степень защиты IP20 исключает использование на открытой площадке. Подключение выполняется по схеме L1/L2/L3 (питание), U/V/W (выход к двигателю). Обязательно соблюдайте полярность и сечение проводов согласно току 3,7 А. Учитывайте посадочные размеры: корпус требует свободного места вокруг для теплоотвода. Встроенная система торможения позволяет управлять механическим тормозом двигателя - подключается через цифровой выход.

Безопасность и стандарты

Преобразователь частоты STV900H 1.5 кВт 400В для крана/подъемника имеет функцию STO (Safe Torque Off) - безопасное отключение крутящего момента в соответствии с EN ISO 13849-1 и IEC 61800-5-2. Это обеспечивает соответствие нормам безопасности для грузоподъёмных систем. Также реализовано управление внешним тормозом и автоматическое торможение при снижении частоты. Все функции активируются программно через интерфейс или цифровые входы.

Преимущества

• Работа в четырёх квадрантах - возможность рекуперации энергии при опускании груза, что снижает потребление электроэнергии
• Встроенный тормозной модуль - не нужен внешний тормозной резистор при малых мощностях
• Гибкая настройка: ручная, дистанционная, через Modbus - удобно для интеграции в системы автоматизации
• Высокая перегрузочная способность G-типа - выдерживает кратковременные пики нагрузки при запуске и остановке
• Узкий корпус - экономия места в шкафах, легко заменить старый преобразователь без переделки монтажа

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от пыли, влаги и брызг
• Не подходит для двигателей выше 1,5 кВт - превышение мощности вызывает перегрев и отказ
• Требуется стабильное питание: допуск по напряжению ограничен (+-10%), скачки выше этого уровня могут вызвать аварийную остановку
• Не содержит встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешний фильтр
• Нет встроенного экрана - все параметры настраиваются через кнопки на плате или через интерфейс, без визуального отображения текущих значений

Примеры использования

• Электрокран на складе с перемещением грузов по вертикали и горизонтали
• Лебёдка для подъёма материалов на стройплощадке
• Подъёмник для обслуживания оборудования в цеху
• Конвейер с вертикальным участком, требующий плавного торможения
• Автоматизированный комплекс с PLC, управляющий несколькими подъёмниками через Modbus

Практические советы

• При использовании в крановых системах обязательно подключите функцию STO и проверьте её работу тестовым сигналом
• Для долгой службы избегайте установки рядом с источниками тепла - температура окружающей среды должна быть ниже +40C
• Настройте параметры ускорения и замедления так, чтобы избежать раскачивания груза - особенно важно при работе с длинными канатами
• Используйте аналоговый вход для подключения энкодера или потенциометра, если нужна ручная регулировка скорости
• При подключении к Modbus используйте экранированный кабель и заземлите экран - это предотвратит помехи в промзоне
• Перед первым запуском выполните автонастройку двигателя (ID Auto-tuning) - это повысит точность управления и эффективность
