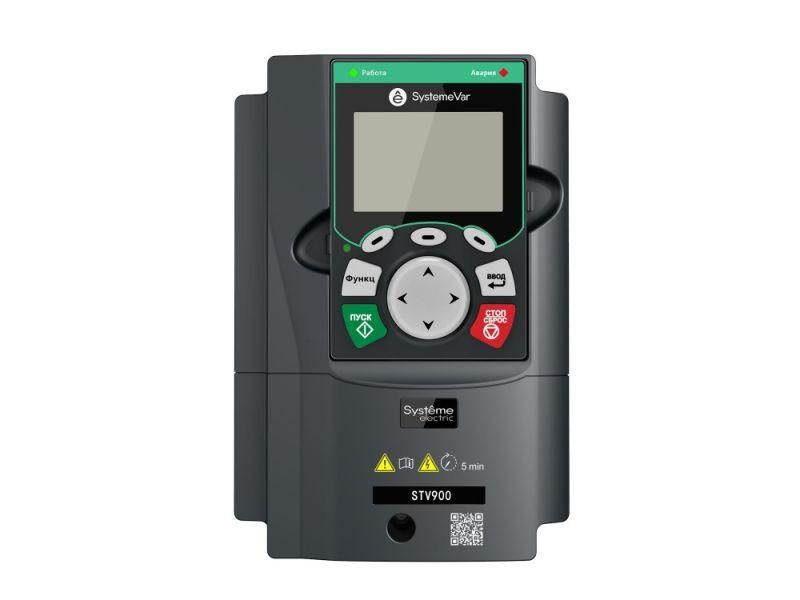

Преобразователь частоты STV900 G-тип: 1.5 кВт (P-тип: 2.2 кВт) 400В | STV900U15N4 SE APC

Преобразователь частоты STV900 1.5 кВт 400В SE - компактное устройство для точного регулирования скорости трёхфазных асинхронных двигателей. Модель STV900 1.5 кВт 400В SE подходит для автоматизации промышленного оборудования, где важна стабильность работы и гибкое управление. Артикул stv900u15n4 соответствует G-типу с повышенной перегрузочной способностью.

Назначение и область применения

Преобразователь частоты STV900 1.5 кВт 400В SE предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать, останавливать и изменять обороты двигателя, снижая механический износ и энергопотребление. Подходит для использования на насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах, требующих точного контроля над движением. Применяется исключительно в промышленных условиях.

Технические характеристики

• Номинальная мощность: 1,5 кВт (G-тип); 2,2 кВт (P-тип)
• Номинальный выходной ток: 3,7 А (G-тип); 5 А (P-тип)
• Напряжение питания: 380–440 В, 3 фазы, +-10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Несущая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность (P-тип): 120% - 60 сек
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и воды)
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Допустимое отклонение напряжения сети: +-0,1%
• Аналоговые входы: 1 (для задания частоты)
• Цифровые входы: 6 (управление пуском, остановом, переключением режимов)
• Аналоговый выход: 1 (сигнал обратной связи, например, текущий ток или скорость)
• Цифровой выход: 1 (сигнализация аварии или готовности)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Способы задания параметров: ручная настройка на панели, дистанционно через контакты, через Modbus
• Работа в четырёх квадрантах: да (возможно рекуперативное торможение)
• Габариты: 126×185×186 мм
• Вес: 2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 1.5 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для P-типа можно использовать двигатели до 2,2 кВт, но с учётом меньшей перегрузочной способности. Установка выполняется на вертикальную поверхность с обеспечением свободного доступа к вентиляционным отверстиям. Клеммы для подключения питания, двигателя и управляющих сигналов расположены снизу и сверху корпуса. Обязательно соблюдайте полярность и сечение проводов: для 1,5 кВт - минимум 2,5 мм2 медных жил. Подключение к сети - через автоматический выключатель с характеристикой C. Заземление обязательно!

Безопасность и стандарты

Преобразователь частоты STV900 1.5 кВт 400В SE соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Отсутствие сертификата IP20 означает, что устройство нельзя устанавливать во влажных, пыльных или открытых помещениях. Все внутренние цепи защищены от перенапряжений и перегрева. Автоматическое отключение происходит при превышении температуры, перегрузке, потере фазы или замыкании.

Преимущества

• Поддержка работы в четырёх квадрантах - возможность рекуперативного торможения, экономия энергии при торможении грузоподъёмных механизмов
• Высокая перегрузочная способность G-типа - идеально для нагрузок с высоким пиковым моментом (например, конвейеры с тяжёлыми грузами)
• Modbus RTU - простая интеграция в системы автоматизации без дополнительных плат
• Компактный размер и малый вес - удобен для установки в щитах с ограниченным пространством
• Два типа исполнения (G и P) - позволяют выбрать оптимальный баланс между мощностью и стоимостью

Ограничения применения

• Не предназначен для эксплуатации вне помещений - степень защиты IP20 не защищает от пыли и влаги
• Запрещено подключать однофазные двигатели - работает только с трёхфазными
• P-тип не подходит для длительных перегрузок выше 120% - при постоянной работе на пределе возможен перегрев
• Несущая частота 4 кГц (P-тип) создаёт больше шума в двигателе - не рекомендован для чувствительных к вибрации систем
• Нет встроенного тормозного резистора - для активного торможения требуется внешний резистор

Примеры использования

• Вентиляционная система: плавное увеличение оборотов в зависимости от давления в воздуховоде
• Ленточный конвейер: регулирование скорости по количеству продукции на ленте
• Насосная станция: поддержание постоянного давления в трубопроводе
• Обрабатывающий станок: точная синхронизация движения шпинделя с подачей инструмента
• Элеватор или подъёмник: использование режима четырёх квадрантов для безопасного опускания груза с рекуперацией энергии

Практические советы

• Выбирайте G-тип, если двигатель часто работает с пиковыми нагрузками; P-тип - для равномерных, продолжительных режимов
• При использовании Modbus - проверьте адрес устройства и скорость передачи (по умолчанию 9600 бод, 8N1)
• Для долгой службы оставляйте минимум 5 см свободного пространства вокруг преобразователя STV900 1.5 кВт 400В SE для теплоотвода
• Настройка параметров через интерфейс проще, чем через кнопки - используйте программное обеспечение SE или любой Modbus-терминал
• Если используется торможение - обязательно подключите внешний тормозной резистор подходящей мощности, чтобы избежать отказа по перенапряжению
• Проверяйте посадочные размеры: 126×185×186 мм - убедитесь, что место в щите достаточно для монтажа и обслуживания
